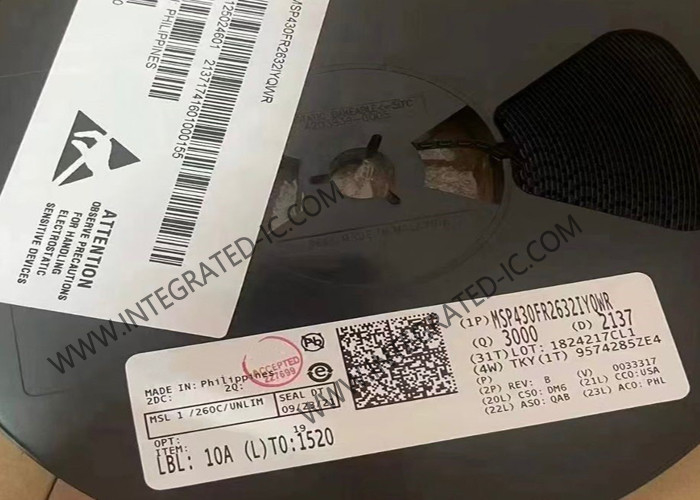

MSP430FR2632IYQWR माइक्रोकंट्रोलर MCU 16-बिट 16MHz कैपेसिटिव टच MCU 24-UFBGA

MSP430FR2632IYQWR माइक्रोकंट्रोलर MCU 16-बिट 16MHz कैपेसिटिव टच MCU 24-UFBGA

MSP430FR2632IYQWR का उत्पाद विवरण
MSP430FR2632IYQWR कैपेसिटिव टच सेंसिंग के लिए अल्ट्रा-लो-पावर MSP430TM माइक्रोकंट्रोलर है जिसमें बटन, स्लाइडर, पहियों और निकटता अनुप्रयोगों के लिए CapTIvateTM टच तकनीक है।CapTIvate तकनीक के साथ MSP430 एमसीयू उच्च विश्वसनीयता और कम से कम शक्ति पर शोर प्रतिरोध के साथ बाजार में सबसे एकीकृत और स्वायत्त कैपेसिटिव-टच समाधान प्रदान करते हैंकैपेसिटिव टच टेक्नोलॉजी अधिकतम लचीलेपन के लिए एक ही डिजाइन पर समवर्ती स्व-संयोजक और पारस्परिक-संयोजक इलेक्ट्रोड का समर्थन करती है।MSP430FR2632IYQWR कैप्टिवेट तकनीक के साथ MCU मोटे ग्लास के माध्यम से काम करते हैं, प्लास्टिक, धातु और लकड़ी के घोंसले, गीले, वसायुक्त और गंदे वातावरण सहित कठोर वातावरण में काम करने के लिए।

MSP430FR2632IYQWR के उत्पाद गुण

MSP430FR2632IYQWR की विशेषता
कैप्टिवेटTM तकनीक ∙ कैपेसिटिव टच
प्रदर्शन
चार एक साथ स्कैन के साथ तेजी से इलेक्ट्रोड स्कैनिंग
1024 अंक तक के उच्च संकल्प स्लाइडर के लिए समर्थन
निकटता संवेदन
विश्वसनीयता
विद्युत लाइन, आरएफ और अन्य पर्यावरणीय शोर के प्रति प्रतिरक्षा में वृद्धि
अंतर्निहित प्रसार स्पेक्ट्रम, स्वचालित ट्यूनिंग, शोर फ़िल्टरिंग और डीबॉन्किंग एल्गोरिदम
10-वोल्ट आरएमएस कॉमन-मोड शोर, 4-kV इलेक्ट्रिकल फास्ट ट्रांजिटर्स और 15-kV इलेक्ट्रोस्टैटिक डिस्चार्ज के साथ विश्वसनीय टच समाधान सक्षम करता है, जिससे IEC-61000-4-6, IEC-61000-4-4,और आईईसी-61000-4-2 अनुपालन
विद्युत डिजाइनों को सरल बनाने के लिए आरएफ उत्सर्जन में कमी
धातु स्पर्श और जल अस्वीकृति डिजाइनों के लिए समर्थन
लचीलापन
16 स्व-संकुचित और 64 पारस्परिक संकुचित इलेक्ट्रोड तक
मिश्रण और एक ही डिजाइन में स्वयं और परस्पर क्षमता वाले इलेक्ट्रोड मिलान
मल्टीटच कार्यक्षमता का समर्थन करता है
क्षमता का पता लगाने की व्यापक रेंज, 0 से 300 पीएफ तक के इलेक्ट्रोड रेंज
कम शक्ति
चार सेंसरों के साथ <5 μA वेक-ऑन-टच
जाग-ऑन-टच स्टेट मशीन सीपीयू सोते समय इलेक्ट्रोड स्कैनिंग की अनुमति देती है
पर्यावरण मुआवजा, फ़िल्टरिंग और सीमा का पता लगाने के लिए हार्डवेयर त्वरण
उपयोग में आसानी
CapTIvate डिजाइन केंद्र पीसी जीयूआई इंजीनियरों को कोड लिखने के बिना वास्तविक समय में क्षमतात्मक बटन डिजाइन और ट्यून करने देता है
ROM में कैप्टिवेट सॉफ्टवेयर लाइब्रेरी ग्राहक अनुप्रयोग के लिए पर्याप्त फ्रेम प्रदान करती है
एम्बेडेड माइक्रोकंट्रोलर
16-बिट आरआईएससी आर्किटेक्चर
घड़ी 16 मेगाहर्ट्ज तक की आवृत्तियों का समर्थन करती है
3.6V से 1.8V तक की विस्तृत आपूर्ति वोल्टेज रेंज (न्यूनतम आपूर्ति वोल्टेज SVS स्तरों द्वारा सीमित है, SVS विनिर्देशों को देखें)
अनुकूलित अति-कम-शक्ति मोड
सक्रिय मोडः 126 μA/MHz (सामान्य)
स्टैंडबायः <5 μA चार सेंसरों के साथ जागृत-ऑन-टच
32768-हर्ट्ज क्रिस्टल के साथ LPM3.5 वास्तविक समय घड़ी (RTC) काउंटरः 730 nA (सामान्य)
बंद (LPM4.5): 16 nA (सामान्य)
उच्च प्रदर्शन एनालॉग
8-चैनल 10-बिट एनालॉग-टू-डिजिटल कन्वर्टर (एडीसी)
आंतरिक 1.5-वोल्ट संदर्भ
नमूना और पकड़ 200 ksps
सुदृढ़ सीरियल संचार
दो उन्नत सार्वभौमिक सीरियल संचार इंटरफेस (eUSCI_A) UART, IrDA और SPI का समर्थन करते हैं
एक eUSCI (eUSCI_B) SPI और I2C का समर्थन करता है
बुद्धिमान डिजिटल परिधीय उपकरण
चार 16-बिट टाइमर
तीन कैप्चर/तुलना रजिस्टरों के साथ दो टाइमर (Timer_A3)
दो कैप्चर/तुलना रजिस्टरों के साथ दो टाइमर (Timer_A2)
CapTIvate तकनीक से जुड़ा एक 16-बिट टाइमर
एक 16-बिट काउंटर-केवल आरटीसी
16-बिट चक्रीय अतिरेक जाँच (सीआरसी)
कम शक्ति वाली लौह विद्युत रैम (FRAM)
15.5KB तक गैर-अस्थिर स्मृति
अंतर्निहित त्रुटि सुधार कोड (ईसीसी)
विन्यास योग्य लेखन सुरक्षा
कार्यक्रम, स्थिरांक और भंडारण की एकीकृत स्मृति
1015 लेखन चक्र धीरज
विकिरण प्रतिरोधी और गैर चुंबकीय
उच्च FRAM-to-SRAM अनुपात, 4 तकः1
घड़ी प्रणाली (सीएस)
चिप पर 32-kHz आरसी ऑसिलेटर (REFO)
आवृत्ति-लॉक लूप (FLL) के साथ ऑन-चिप 16-MHz डिजिटल रूप से नियंत्रित ऑसिलेटर (DCO)
कमरे के तापमान पर चिप पर संदर्भ के साथ ± 1% सटीकता
चिप पर बहुत कम आवृत्ति वाला 10 kHz ऑसिलेटर (VLO)
चिप पर उच्च आवृत्ति मॉड्यूलेशन ऑसिलेटर (MODOSC)
बाहरी 32 kHz क्रिस्टल ऑसिलेटर (LFXT)
1 से 128 तक प्रोग्राम करने योग्य एमसीएलके प्रेस्केलर
1, 2, 4 या 8 के प्रोग्राम करने योग्य प्रेस्केलर के साथ एमसीएलके से व्युत्पन्न एसएमसीएलके
सामान्य इनपुट/आउटपुट और पिन कार्यक्षमता
टीएसएसओपी-32 पैकेज पर कुल 19 आई/ओ
16 इंटरप्ट पिन (P1 और P2) कम पावर मोड से MCU को जगा सकते हैं
