उत्पाद विवरण:
|
| भाग संख्या: | ACPL-352J-500E | Voltage - Isolation: | 5000Vrms |
|---|---|---|---|
| पल्स चौड़ाई विरूपण (अधिकतम): | 50ns | Current - Peak Output: | 5A |
| वोल्टेज - फॉरवर्ड (वीएफ) (टाइप): | 1.55 वी | Current - DC Forward (If) (Max): | 25 mA |
ACPL-352J-500E एकीकृत सर्किट चिप गेट ड्राइव ऑप्टोकपलर 5A लॉजिक आउटपुट ऑप्टोकपलर
ACPL-352J-500E का उत्पाद विवरण
ACPL-352J-500E एक 5A गेट ड्राइव ऑप्टोकैपलर डिवाइस है जिसमें एक एकीकृत विफलता-सुरक्षित IGBT और MOSFET निदान, सुरक्षा और गलती रिपोर्टिंग है।ACPL-352J-500E में 100 kV/μs से अधिक की सामान्य मोड ट्रांजिट प्रतिरक्षा (CMTI) है और उत्कृष्ट समय झुकाव के साथ न्यूनतम प्रसार देरी प्रदान करता हैउच्च पीक आउटपुट करंट और व्यापक ऑपरेटिंग वोल्टेज रेंज आउटपुट बफर सर्किट की आवश्यकता को समाप्त करती है,डिजाइनरों को मोटर ड्राइव और पावर इन्वर्टर के लिए लागत प्रभावी गेट ड्राइवर समाधान लागू करने में सक्षम बनाना.
ACPL-352J-500E का विनिर्देश
|
प्रौद्योगिकी
|
ऑप्टिकल युग्मन
|
|
चैनलों की संख्या
|
1
|
|
वोल्टेज - अलगाव
|
5000Vrms
|
|
सामान्य मोड अस्थायी प्रतिरक्षा (मिन)
|
100kV/μs
|
|
प्रजनन विलंब tpLH / tpHL (अधिकतम)
|
150 एनएस, 150 एनएस
|
|
पल्स चौड़ाई विकृति (अधिकतम)
|
50 एनएस
|
|
उदय / पतन समय (प्रकार)
|
37 एन, 30 एन
|
|
वर्तमान - आउटपुट उच्च, निम्न
|
4.5A, 4.5A
|
|
वर्तमान - पीक आउटपुट
|
5A
|
|
वोल्टेज - आगे (Vf) (प्रकार)
|
1.55V
|
|
वर्तमान - सीसी फॉरवर्ड (यदि) (अधिकतम)
|
25 एमए
|
|
वोल्टेज - आउटपुट आपूर्ति
|
15V ~ 30V
|
|
परिचालन तापमान
|
-40°C ~ 105°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
16-SOIC (0.295", 7.50 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
16-एसओआईसी
|
ACPL-352J-500E की विशेषताएं
5.0 अधिकतम पीक आउटपुट करंट
4.5 न्यूनतम पीक आउटपुट करंट
150 एनएस अधिकतम प्रजनन देरी
चालू और बंद समय को नियंत्रित करने के लिए दोहरी आउटपुट ड्राइव
विन्यास योग्य "सॉफ्ट" बंद के साथ ओवर करंट डिटेक्शन
कार्यात्मक सुरक्षा रिपोर्टिंग
- वर्तमान दोष प्रतिक्रिया से अधिक
- आईजीबीटी/एमओएसएफईटी गेट स्थिति प्रतिक्रिया
- यूवीएलओ स्थिति प्रतिक्रिया
हाइस्टेरिसिस के साथ वोल्टेज लॉक-आउट (यूवीएलओ)
100 kV/μs न्यूनतम सामान्य मोड अस्वीकृति (CMR) VCM = 1500 V पर
15V से 30V तक व्यापक कार्यशील VDD2 रेंज
औद्योगिक तापमान सीमा 40 से 105 डिग्री सेल्सियस
8.3 मिमी की रेंगना और रिक्ति
ACPL-352J-500E के अनुप्रयोग
IGBT और SiC/GaN MOSFET गेट ड्राइव
औद्योगिक ड्राइव और इन्वर्टर
नवीकरणीय ऊर्जा इन्वर्टर
स्विचिंग पावर सप्लाई

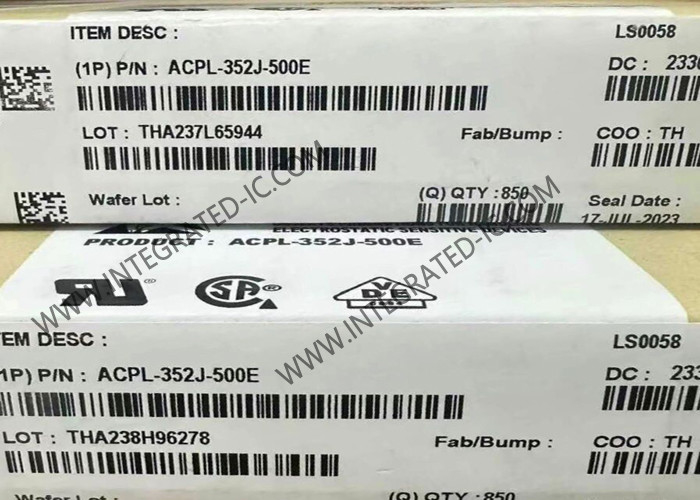

ACPL-352J-500E का पैकेज फोटो
