उत्पाद विवरण:
|
| Part Number: | IRS2181STRPBF | प्रकार: | हाई-साइड, लो-साइड |
|---|---|---|---|
| Number of Outputs: | 2 Output | आउटपुट करंट: | 1.9 ए |
| Pd - Power Dissipation: | 625 mW | ऑपरेटिंग आपूर्ति वर्तमान: | 240 uA |
| प्रमुखता देना: | IRS2181STRPBF,IRS2181STRPBF एकीकृत सर्किट चिप,600 वी गेट ड्राइवर आईसी |
||

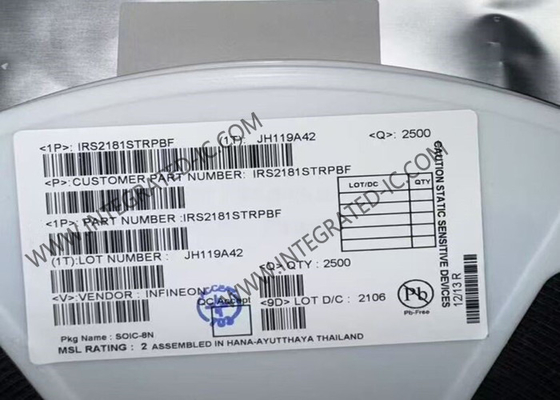

IRS2181STRPBF एकीकृत सर्किट चिप 600V हाई साइड एंड लो साइड गेट ड्राइवर आईसी SOIC8
IRS2181STRPBF का उत्पाद विवरण
IRS2181STRPBF आईजीबीटी और एमओएसएफईटी के लिए 8 लीड एसओआईसी पैकेज में विशिष्ट 1.9 ए स्रोत और 2.3 ए सिंक धाराओं के साथ EiceDRIVER TM 600 वी उच्च और निम्न साइड गेट ड्राइवर आईसी है।
IRS2181STRPBF का विनिर्देश
|
संचालित विन्यास
|
अर्ध-पुल
|
|
चैनल प्रकार
|
स्वतंत्र
|
|
ड्राइवरों की संख्या
|
2
|
|
गेट प्रकार
|
आईजीबीटी, एमओएसएफईटी (एन-चैनल)
|
|
वोल्टेज - आपूर्ति
|
10V ~ 20V
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 2.5V
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
1.9A, 2.3A
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
|
उच्च साइड वोल्टेज - अधिकतम (बूटस्ट्रैप)
|
600 वी
|
|
उदय / पतन समय (प्रकार)
|
40 एन, 20 एन
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
8-SOIC (0.154", 3.90 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
IRS2181STRPBF की विशेषताएं
बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल
+600V पर पूरी तरह से कार्यरत
नकारात्मक क्षणिक वोल्टेज के लिए सहिष्णु, dV/dt प्रतिरोधी
गेट ड्राइव आपूर्ति सीमा 10V से 20V तक
दोनों चैनलों के लिए कम वोल्टेज लॉकडाउन
3.3V और 5V इनपुट लॉजिक संगत
दोनों चैनलों के लिए मेल खाने वाला प्रसार विलंब
लॉजिक और पावर ग्राउंड +/- 5V ऑफसेट
बेहतर शोर प्रतिरक्षा के लिए निचले डी / डीटी गेट ड्राइवर
आउटपुट स्रोत/सिंक वर्तमान क्षमता 1.4A/1.8A
IRS2181STRPBF के आवेदन
कोबोट
घरेलू उपकरण
मोटर नियंत्रण
शक्ति रूपांतरण
विद्युत औजार
