उत्पाद विवरण:
|
| भाग संख्या: | IRS2186STRPBF | संचालित विन्यास: | हाई-साइड या लो-साइड |
|---|---|---|---|
| वोल्टेज - आपूर्ति: | 10 वी ~ 20 वी | वर्तमान - पीक आउटपुट (स्रोत, सिंक): | 4ए, 4ए |
| हाई साइड वोल्टेज - मैक्स (बूटस्ट्रैप): | 600 वी | उदय / पतन का समय (टाइप): | 22एनएस, 18एनएस |
| प्रमुखता देना: | IRS2186STRPBF,IRS2186STRPBF एकीकृत सर्किट चिप,600V EiceDRIVER गेट ड्राइवर आईसी |
||

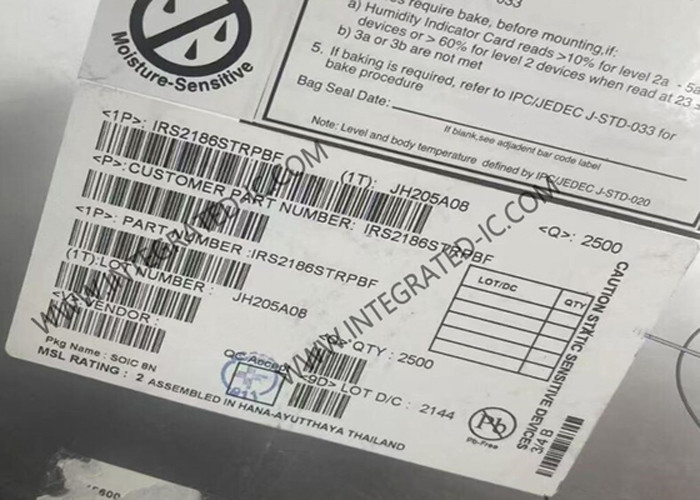

IRS2186STRPBF एकीकृत सर्किट चिप 600V EiceDRIVER उच्च पक्ष और निम्न पक्ष गेट ड्राइवर
IRS2186STRPBF का उत्पाद विवरण
IRS2186STRPBF उच्च वोल्टेज, उच्च गति बिजली MOSFET और IGBT ड्राइवर स्वतंत्र उच्च पक्ष और निम्न पक्ष संदर्भित आउटपुट चैनलों के साथ है।स्वामित्व वाली एचवीआईसी और लॉक प्रतिरोधी सीएमओएस प्रौद्योगिकियां कठोर मोनोलिथिक निर्माण की अनुमति देती हैं. लॉजिक इनपुट मानक सीएमओएस या एलएसटीटीएल आउटपुट के साथ संगत है, जो 3.3 वी लॉजिक तक है। आउटपुट ड्राइवरों में न्यूनतम ड्राइवर क्रॉस-कंडक्शन के लिए डिज़ाइन किए गए एक उच्च पल्स करंट बफर चरण है।फ्लोटिंग चैनल का उपयोग एक एन-चैनल पावर MOSFET या IGBT को 600 V तक काम करने वाले उच्च पक्षीय विन्यास में चलाने के लिए किया जा सकता है.
IRS2186STRPBF का विनिर्देश
| भाग संख्याः | IRS2186STRPBF |
| आईजीबीटी, एमओएसएफईटी गेट ड्राइवर | |
| उच्च पक्ष, निम्न पक्ष | |
| एसएमडी/एसएमटी | |
| एसओआईसी-8 | |
| 2 चालक | |
| 2 आउटपुट | |
| 4 ए | |
| 10 वी | |
| 20 वी | |
| 38 एनएस | |
| 30 एनएस | |
| - 40 °C | |
| + 125 °C | |
| तर्क प्रकारः | सीएमओएस, टीटीएल |
| अधिकतम बंद होने का देरी का समयः | 170 एनएस |
| अधिकतम चालू होने का विलंब समयः | 170 एनएस |
| ऑपरेटिंग आपूर्ति वर्तमानः | 240 uA |
| पीडी - शक्ति विसर्जन: | 625 एमडब्ल्यू |
| प्रजनन विलंब - अधिकतम: | 250 एनएस |
IRS2186STRPBF की विशेषताएं
बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल
+600 वी पर पूरी तरह से कार्यरत
नकारात्मक क्षणिक वोल्टेज के लिए सहिष्णु, dV/dt प्रतिरोधी
गेट ड्राइव आपूर्ति सीमा 10 वी से 20 वी तक
दोनों चैनलों के लिए कम वोल्टेज लॉकडाउन
3.3 वी और 5 वी इनपुट लॉजिक संगत
दोनों चैनलों के लिए मेल खाने वाला प्रसार विलंब
लॉजिक और पावर ग्राउंड +/- 5 वी ऑफसेट
बेहतर शोर प्रतिरक्षा के लिए निचले डी / डीटी गेट ड्राइवर
आउटपुट स्रोत/सिंक धारा क्षमता 4 ए/4 ए
IRS2186STRPBF के आवेदन
ताररहित वैक्यूम क्लीनर
घरेलू उपकरण
औद्योगिक स्वचालन
हल्के विद्युत वाहन (LEV)
विद्युत पारेषण एवं वितरण
