उत्पाद विवरण:
|
| Part Number: | SPC5602BAVLL4R | Core Processor: | e200z0h |
|---|---|---|---|
| Core Size: | 32-Bit Single-Core | Speed: | 48MHz |
| Number of I/O: | 79 | Data Converters: | A/D 28x10b |
| प्रमुखता देना: | SPC5602BAVLL4R,SPC5602BAVLL4R माइक्रोकंट्रोलर एमसीयू,32बिट एकल कोर माइक्रोकंट्रोलर आईसी |
||

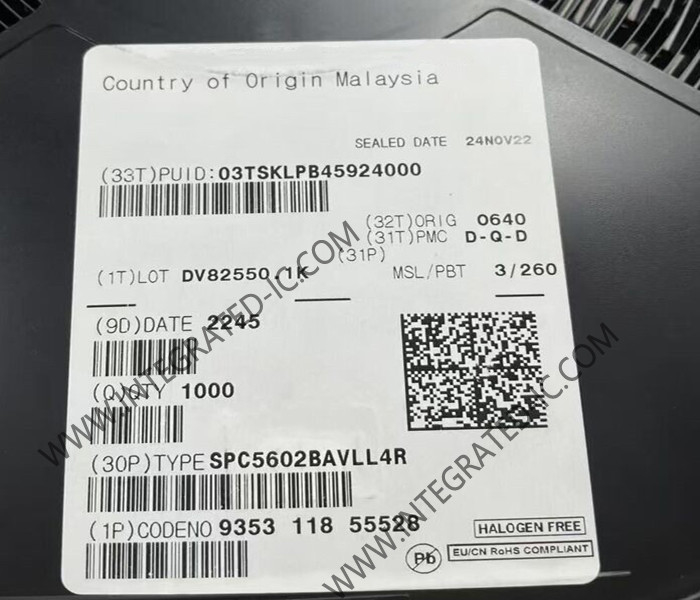

SPC5602BAVLL4R माइक्रोकंट्रोलर MCU 48MHz 32Bit सिंगल कोर माइक्रोकंट्रोलर IC LQFP100
SPC5602BAVLL4R का उत्पाद विवरण
SPC5602BAVLL4R अगली पीढ़ी के माइक्रोकंट्रोलर का एक परिवार है जो पावर आर्किटेक्चर® एम्बेडेड श्रेणी पर बनाया गया है।
SPC5602BAVLL4R 32-बिट माइक्रोकंट्रोलर एकीकृत ऑटोमोटिव अनुप्रयोग नियंत्रकों में नवीनतम उपलब्धि है।यह ऑटोमोटिव केंद्रित उत्पादों के विस्तारित परिवार से संबंधित है जो वाहन के भीतर बॉडी इलेक्ट्रॉनिक्स अनुप्रयोगों की अगली लहर को संबोधित करने के लिए डिज़ाइन किया गया हैयह 64 मेगाहर्ट्ज तक की गति से कार्य करता है और कम बिजली की खपत के लिए अनुकूलित उच्च प्रदर्शन प्रसंस्करण प्रदान करता है।यह वर्तमान पावर आर्किटेक्चर उपकरणों के उपलब्ध विकास बुनियादी ढांचे पर लाभ उठाता है और सॉफ्टवेयर ड्राइवरों के साथ समर्थित है, ऑपरेटिंग सिस्टम और कॉन्फ़िगरेशन कोड उपयोगकर्ताओं के कार्यान्वयन में सहायता करने के लिए।
SPC5602BAVLL4R का विनिर्देश
| भाग संख्याः | SPC5602BAVLL4R |
| एसएमडी/एसएमटी | |
| LQFP-100 | |
| 256 केबी | |
| ६४ केबी | |
| 32 बिट | |
| 10 बिट | |
| 64 मेगाहर्ट्ज़ | |
| 79 आई/ओ | |
| 3 वी | |
| 5.5 वी | |
| - 40 °C | |
| + 105 °C | |
| इंटरफ़ेस प्रकारः | CAN, I2C, LIN, SPI |
| एडीसी चैनलों की संख्याः | 28 चैनल |
| टाइमर/काउंटर्स की संख्याः | 1 x 16 बिट |
| ऑपरेटिंग सप्लाई वोल्टेजः | 3 वी, 5 वी |
| उत्पाद का प्रकार: | 32-बिट माइक्रोकंट्रोलर - एमसीयू |
SPC5602BAVLL4R की विशेषताएं
• एकल मुद्दा, 32-बिट सीपीयू कोर जटिल (e200z0)
पावर आर्किटेक्चर® एम्बेडेड श्रेणी के अनुरूप
इसमें कोड आकार के पदचिह्न को कम करने के लिए चर लंबाई एन्कोडिंग (वीएलई) की अनुमति देने वाला एक निर्देश सेट वृद्धि शामिल है। मिश्रित 16-बिट और 32-बिट निर्देशों के वैकल्पिक एन्कोडिंग के साथ,यह संभव है कि कोड आकार के निशान में महत्वपूर्ण कमी लाई जा सके.
• फ्लैश कंट्रोलर और ईसीसी के साथ समर्थित 512 केबी तक ऑन-चिप कोड फ्लैश
• ईसीसी के साथ 64 (4 × 16) केबी ऑन-चिप डेटा फ्लैश मेमोरी
• ईसीसी के साथ 48 केबी तक ऑन-चिप एसआरएएम
• 8 क्षेत्र वर्णक और 32-बाइट क्षेत्र granularity के साथ मेमोरी सुरक्षा इकाई (MPU)
• 148 इंटरप्ट वेक्टरों के साथ इंटरप्ट कंट्रोलर (INTC), जिनमें 16 बाहरी इंटरप्ट स्रोत और 18 बाहरी इंटरप्ट/वेकअप स्रोत शामिल हैं
• आवृत्ति मॉड्यूलेटेड चरण-लॉक लूप (FMPLL)
• एकाधिक बस मास्टरों से परिधीय उपकरणों, फ्लैश मेमोरी या रैम तक समवर्ती पहुंच के लिए क्रॉसबार स्विच आर्किटेक्चर
• बूट सहायता मॉड्यूल (बीएएम) एक सीरियल लिंक (सीएएन या एससीआई) के माध्यम से आंतरिक फ्लैश प्रोग्रामिंग का समर्थन करता है
• टाइमर इनपुट/आउटपुट चैनलों का समर्थन करता है जो 16-बिट इनपुट कैप्चर, आउटपुट तुलना और पल्स चौड़ाई मॉड्यूलेशन कार्यों की एक श्रृंखला प्रदान करता है (eMIOS-लाइट)
• 10-बिट एनालॉग-टू-डिजिटल कनवर्टर (एडीसी)
• 3 सीरियल पेरिफेरल इंटरफेस (DSPI) मॉड्यूल
• अधिकतम 4 सीरियल कम्युनिकेशन इंटरफेस (LINFlex) मॉड्यूल
• कॉन्फ़िगर करने योग्य बफर के साथ 6 तक उन्नत पूर्ण CAN (FlexCAN) मॉड्यूल
• 1 इंटर आईसी संचार इंटरफ़ेस (आई2सी) मॉड्यूल
• इनपुट और आउटपुट संचालन का समर्थन करने वाले 123 कॉन्फ़िगर करने योग्य सामान्य प्रयोजन के पिन (पैकेज निर्भर)
• वास्तविक समय काउंटर (RTC) 128 kHz या 16 MHz से क्लॉक स्रोत के साथ आंतरिक आरसी ऑसिलेटर जो अधिकतम 2 सेकंड के टाइमआउट के साथ 1 एमएस रिज़ॉल्यूशन के साथ स्वायत्त वेकअप का समर्थन करता है
• 32 बिट काउंटर रिज़ॉल्यूशन के साथ 6 आवधिक अवरोध टाइमर (पीआईटी) तक
• 1 सिस्टम मॉड्यूल टाइमर (एसटीएम)
• IEEE-ISTO 5001-2003 क्लास टू प्लस मानक के अनुसार नेक्सस डेवलपमेंट इंटरफेस (NDI)
• आईईईई (आईईईई 1149.1) के संयुक्त परीक्षण कार्य समूह (जेटीएजी) के अनुसार समर्थित डिवाइस/बोर्ड सीमा स्कैन परीक्षण
• सभी आंतरिक स्तरों के लिए इनपुट आपूर्ति के विनियमन के लिए ऑन-चिप वोल्टेज नियामक (VREG)
