उत्पाद विवरण:
|
| भाग संख्या: | एएमसी1301डीडब्ल्यूवीआर | बैंडविड्थ उत्पाद प्राप्त करें: | 1 मेगाहर्ट्ज |
|---|---|---|---|
| वर्तमान - इनपुट बायस: | 60 µA | वोल्टेज - इनपुट ऑफ़सेट: | 50 µV |
| वर्तमान पीढ़ी: | 5.9mA | वर्तमान - आउटपुट / चैनल: | 13 एमए |

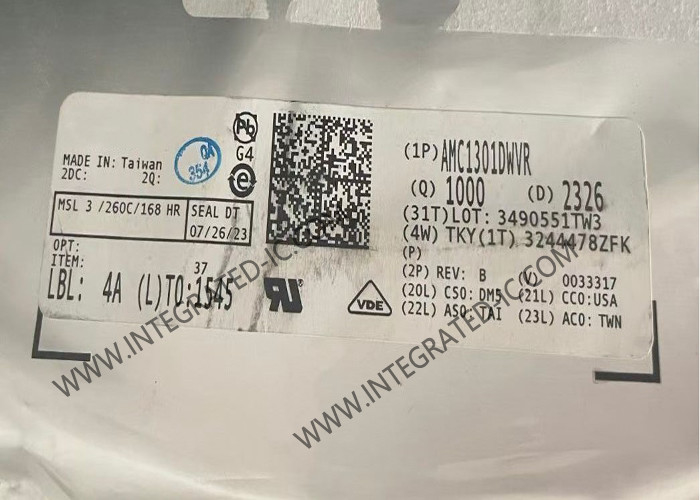

एएमसी1301डीडब्ल्यूवीआर एकीकृत सर्किट चिप प्रेसिजन प्रबलित अलगाव एम्पलीफायर के लिए वर्तमान संवेदन
AMC1301DWVR का उत्पाद विवरण
एएमसी1301डीडब्ल्यूवीआर एक सटीक, अलग एम्पलीफायर है जिसके आउटपुट को इनपुट सर्किटरी से एक अलगाव बाधा द्वारा अलग किया गया है जो चुंबकीय हस्तक्षेप के प्रति अत्यधिक प्रतिरोधी है।यह बाधा DIN EN IEC 60747-17 (VDE 0884-17) और UL1577 मानकों के अनुसार 7070 V PEAK तक के प्रबलित अलगाव प्रदान करने के लिए प्रमाणित है, और 1 kV आरएमएस तक के कार्यरत वोल्टेज का समर्थन करता है।
The isolation barrier separates parts of the system that operate on different common-mode voltage levels and protects the low-side from voltage levels that can cause electrical damage and are potentially harmful to an operator.
AMC1301DWVR की उत्पाद विशेषताएं
|
लाभ बैंडविड्थ उत्पाद |
1 मेगाहर्ट्ज |
|
वर्तमान - इनपुट पूर्वाग्रह |
60 μA |
|
वोल्टेज - इनपुट ऑफसेट |
50 μV |
|
वर्तमान - आपूर्ति |
5.9mA |
|
वर्तमान - आउटपुट/चैनल |
13 एमए |
|
वोल्टेज - आपूर्ति अवधि (मिनट) |
3 वी |
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम) |
5.5 वी |
|
परिचालन तापमान |
-40°C ~ 125°C |
AMC1301DWVR की विशेषता
±250-mV इनपुट वोल्टेज रेंज शंट प्रतिरोधों का उपयोग करके वर्तमान माप के लिए अनुकूलित
स्थिर लाभः 8.2 वी/वी
कम डीसी त्रुटियाँः
ऑफसेट त्रुटिः ±0.2 mV (अधिकतम)
ऑफसेट बहावः ±3 μV/°C (अधिकतम)
लाभ त्रुटिः ±0.3% (अधिकतम)
लाभ बहावः ±50 ppm/°C (अधिकतम)
गैर-रैखिकताः 0.03% (अधिकतम)
3.3-वी ऑपरेशन उच्च पक्ष और निम्न पक्ष पर
प्रणाली स्तर पर नैदानिक विशेषताएं
सुरक्षा से संबंधित प्रमाणपत्रः
डीआईएन एन आईईसी 60747-17 (वीडीई 0884-17) के अनुसार 7070-वीटी पीके प्रबलित अलगाव
5000-वोल्ट आरएमएस अलगाव 1 मिनट के लिए प्रति UL1577
पूरी तरह से विस्तारित औद्योगिक तापमान सीमा पर निर्दिष्टः ¥40°C से +125°C
एएमसी1301डीडब्ल्यूवीआर के अनुप्रयोग
शंट प्रतिरोध पर आधारित धारा संवेदन मेंः
मोटर ड्राइव
आवृत्ति इन्वर्टर
निरंतर विद्युत आपूर्ति
