उत्पाद विवरण:
|
| भाग संख्या: | TPS74612PQWDRBRQ1 | वोल्टेज - इनपुट (अधिकतम): | 6वी |
|---|---|---|---|
| वोल्टेज - आउटपुट (न्यूनतम / निश्चित): | 1.2 वी | वोल्टेज ड्रॉपआउट (अधिकतम): | 0.625V @ 1A |
| मौजूदा उत्पादन: | 1 क | वर्तमान - मौन (Iq): | 36 μA |

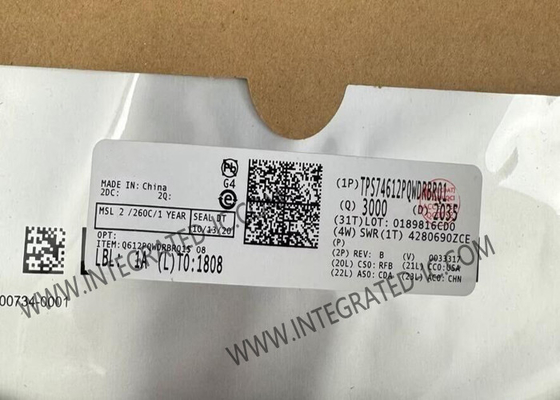

TPS74612PQWDRBRQ1 इंटीग्रेटेड सर्किट चिप ऑटोमोटिव 1A एलडीओ पावर-अच्छा के साथ कम-ड्रॉपआउट वोल्टेज नियामक
TPS74612PQWDRBRQ1 का उत्पाद विवरण
TPS74612PQWDRBRQ1 एक 1A, अल्ट्रा-लो-ड्रॉपआउट नियामक (एलडीओ) है, जिसमें पावर-अच्छी कार्यक्षमता है। यह उपकरण एक छोटे 6-पिन, 2 मिमी × 2 मिमी WSON पैकेज और एक छोटे 8-पिन में उपलब्ध है,ऑप्टिकल निरीक्षण की सुविधा के लिए गीले पक्षों के साथ 3 मिमी × 3 मिमी वीएसओएन पैकेजटीपीएस74612पीक्यूडब्ल्यूडीआरबीआरक्यू1 कम गतिहीन धारा का उपभोग करता है और तेज लाइन और लोड क्षणिक प्रदर्शन प्रदान करता है।
TPS74612PQWDRBRQ1 1.5V से 6.0V तक इनपुट वोल्टेज रेंज और 0.55V से 5.5V तक बाहरी रूप से समायोज्य आउटपुट रेंज का समर्थन करके पोस्ट-रेगुलेशन के लिए एक लचीला उपकरण है।इस उपकरण में सामान्य वोल्टेज रेलों को बिजली देने के लिए निश्चित आउटपुट वोल्टेज भी हैं.
TPS74612PQWDRBRQ1 के उत्पाद गुण
|
आउटपुट कॉन्फ़िगरेशन |
सकारात्मक |
|
आउटपुट प्रकार |
तय |
|
नियामकों की संख्या |
1 |
|
वोल्टेज - इनपुट (अधिकतम) |
6V |
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड) |
1.2V |
|
वोल्टेज ड्रॉपआउट (अधिकतम) |
0.625V @ 1A |
|
वर्तमान - आउटपुट |
1 ए |
|
वर्तमान - शांत (Iq) |
36 μA |
|
पीएसआरआर |
53dB ~ 30dB (1kHz ~ 1MHz) |
|
नियंत्रण विशेषताएं |
सक्षम करें |
|
सुरक्षा सुविधाएँ |
ओवर करंट, ओवर टेम्परेचर, अंडर वोल्टेज लॉकआउट (UVLO) |
|
परिचालन तापमान |
-40°C ~ 125°C (TA) |
|
ग्रेड |
मोटर वाहन |
TPS74612PQWDRBRQ1 की विशेषताएं
ऑटोमोबाइल अनुप्रयोगों के लिए AEC-Q100 योग्यः
तापमान ग्रेड 1: ¥40°C से +125°C, TA
उपकरण के परिचालन जंक्शन तापमान सीमाः
¥40°C से +150°C
इनपुट वोल्टेज रेंजः 1.5V से 6.0V
आउटपुट वोल्टेज रेंजः
स्थिर विकल्पः 0.65V से 5.0V
समायोज्य विकल्पः 0.55V से 5.5V
उच्च पीएसआरआरः 100kHz पर 38dB
आउटपुट सटीकताः ±0.85% विशिष्ट, ±1.5% अधिकतम
पावर-गुड आउटपुट विकल्पः
खुली नाली या पुश-पुल
अल्ट्रा-लो ड्रॉपआउटः
265mV (अधिकतम) 1A (3.3VOUT) पर
1μF या उससे अधिक के कैपेसिटर के साथ स्थिर
कम बुद्धिः 25μA (सामान्य)
सक्रिय आउटपुट डिस्चार्ज
कार्यात्मक सुरक्षा-सक्षम
कार्यात्मक सुरक्षा प्रणाली के डिजाइन में सहायता के लिए उपलब्ध दस्तावेज
कम थर्मल प्रतिरोधः
DRV (6-पिन WSON), RθJA = 80.3°C/W
DRB (8-पिन VSON), RθJA = 55.5°C/W
TPS74612PQWDRBRQ1 के अनुप्रयोग
ऑटोमोबाइल हेड यूनिट
आगे और पीछे के कैमरे
ऑटोमोटिव क्लस्टर डिस्प्ले
टेलीमैटिक नियंत्रण इकाइयां
मध्यम, छोटी दूरी का रडार
