उत्पाद विवरण:
|
| भाग संख्या: | STGW80H65DFB | वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम): | 650 वी |
|---|---|---|---|
| वर्तमान - कलेक्टर (आईसी) (अधिकतम): | 120 ए | वर्तमान - कलेक्टर स्पंदित (आईसीएम): | 240 ए |
| वीसीई (ऑन) (अधिकतम) @ वीजीई, आईसी: | 2V @ 15V, 80A | पावर - मैक्स: | 469 डब्ल्यू |

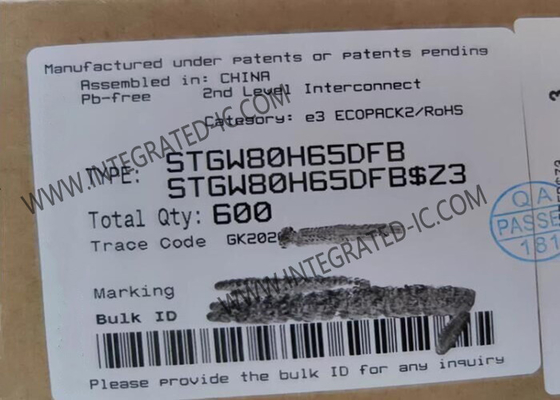

STGW80H65DFB एकीकृत सर्किट चिप ट्रेंच गेट फील्ड-स्टॉप 650V 80A हाई स्पीड एचबी सीरीज आईजीबीटी ट्रांजिस्टर
STGW80H65DFB का उत्पाद विवरण
STGW80H65DFB उपकरण एक उन्नत मालिकाना ट्रेंच गेट फील्ड-स्टॉप संरचना का उपयोग करके विकसित IGBTs हैं। ये उपकरण IGBTs की नई HB श्रृंखला का हिस्सा हैं,जो किसी भी आवृत्ति कनवर्टर की दक्षता को अधिकतम करने के लिए प्रवाह और स्विचिंग हानि के बीच एक इष्टतम समझौता का प्रतिनिधित्व करते हैंइसके अतिरिक्त, थोड़ा सकारात्मक VCE (sat) तापमान गुणांक और बहुत तंग पैरामीटर वितरण का परिणाम अधिक सुरक्षित समानांतर संचालन है।
STGW80H65DFB के विनिर्देश
|
आईजीबीटी प्रकार |
ट्रेंच फील्ड स्टॉप |
|
वोल्टेज - कलेक्टर एमिटर टूटना (अधिकतम) |
650 वी |
|
वर्तमान - कलेक्टर (Ic) (अधिकतम) |
120 ए |
|
वर्तमान - कलेक्टर पल्स (आईसीएम) |
240 A |
|
Vce ((on) (Max) @ Vge, Ic |
2V @ 15V, 80A |
|
शक्ति - अधिकतम |
469 W |
|
स्विचिंग एनर्जी |
2.1mJ (चालू), 1.5mJ (बंद) |
|
इनपुट प्रकार |
मानक |
|
गेट चार्ज |
४१४ ईसा पूर्व |
|
Td (चालू/बंद) @ 25°C |
84 एनएस/280 एनएस |
|
परीक्षण की स्थिति |
400V, 80A, 10Ohm, 15V |
|
रिवर्स रिकवरी टाइम (trr) |
85 एनएस |
|
परिचालन तापमान |
-55°C ~ 175°C (TJ) |
STGW80H65DFB की विशेषताएं
अधिकतम जंक्शन तापमानः TJ = 175 °C
उच्च गति स्विचिंग श्रृंखला
न्यूनतम पूंछ धारा
निम्न संतृप्ति वोल्टेजः VCE(sat) = 1.6 V (typ.) @ IC = 80 A
संकीर्ण पैरामीटर वितरण
सुरक्षित समानांतर
सकारात्मक VCE (sat) तापमान गुणांक
कम थर्मल प्रतिरोध
बहुत तेज़ नरम वसूली विरोधी समानांतर डायोड
STGW80H65DFB के अनुप्रयोग
फोटोवोल्टिक इन्वर्टर
उच्च आवृत्ति परिवर्तक
