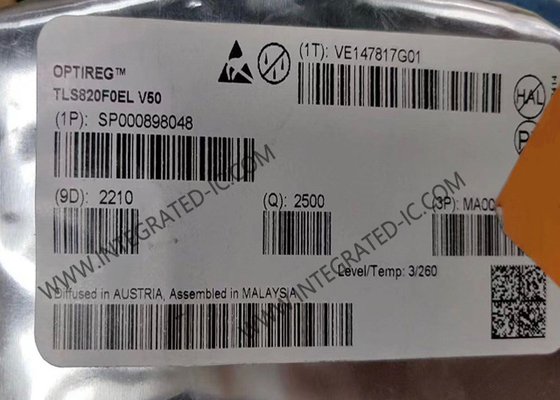

TLS820F0EL एकीकृत सर्किट चिप 5 वी आपूर्ति के लिए उच्च प्रदर्शन कम ड्रॉपआउट रैखिक वोल्टेज नियामक

TLS820F0EL एकीकृत सर्किट चिप 5 वी आपूर्ति के लिए उच्च प्रदर्शन कम ड्रॉपआउट रैखिक वोल्टेज नियामक

TLS820F0EL का उत्पाद विवरण
TLS820F0EL एक उच्च प्रदर्शन बहुत कम ड्रॉपआउट रैखिक वोल्टेज नियामक है जो PG-SSOP-14 पैकेज में 5 वी आपूर्ति के लिए है।

इनपुट वोल्टेज रेंज 3V से 40V और बहुत कम शांत केवल 40 μA के साथये नियामक पूरी तरह से मोटर वाहन या किसी भी अन्य आपूर्ति प्रणाली के लिए उपयुक्त हैं स्थायी रूप से बैटरी से जुड़ाTLS820F0 V50 2 प्रतिशत की आउटपुट वोल्टेज सटीकता और 200 mA तक अधिकतम आउटपुट करंट प्रदान करता है।

नई लूप अवधारणा तेजी से विनियमन और बहुत अच्छी स्थिरता को जोड़ती है जबकि आउटपुट पर 1 μF के केवल एक छोटे सेरेमिक कैपेसिटर की आवश्यकता होती है।100 एमए से नीचे की धाराओं पर, डिवाइस में केवल 70 एमवी का बहुत कम विशिष्ट ड्रॉपआउट वोल्टेज होगाकार्यक्षेत्र केवल 3 वी (विस्तारित कार्यक्षेत्र) के इनपुट वोल्टेज से शुरू होता है।यह TLS820F0 V50 भी मोटर वाहन प्रणाली है कि cranking स्थिति के दौरान संचालित करने की जरूरत है की आपूर्ति के लिए उपयुक्त बनाता है.

आउटपुट वोल्टेज को रीसेट सुविधा द्वारा पर्यवेक्षित किया जाता है, जिसमें अंडरवोल्टेज रीसेट, पावर-ऑन पर विलंबित रीसेट और एक समायोज्य निचला रीसेट थ्रेशोल्ड शामिल है। इसके अलावा,एक वॉचडॉग सर्किट लचीला समय के साथ एकीकृत माइक्रो कंट्रोलर के संचालन की निगरानी करने के लिए हैआउटपुट करंट लिमिटेशन और ओवरटेम्परेचर शटडाउन को तत्काल क्षति से बचाने के लिए लागू किया गया है।

TLS820F0EL के विनिर्देश

TLS820F0EL की विशेषताएं
3,0 वी से लेकर 40 वी तक का व्यापक इनपुट वोल्टेज रेंज
फिक्स्ड आउटपुट वोल्टेज 5 वी
आउटपुट करंट क्षमता 200 एमए तक
आउटपुट वोल्टेज सटीकता ≤ ± 2 %
अल्ट्रा लो करंट कंज्यूम टाइप 40 μA
बहुत कम ड्रॉपआउट वोल्टेज 70 mV @100 mA
1 μF के सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर
2 प्रोग्राम करने योग्य विलंब समय के साथ पावर-ऑन पर विलंबित रीसेट 8.5 एमएस/ 16.5 एमएस
समायोज्य रीसेट थ्रेशोल्ड 2.50 वी तक
लचीला समय और वर्तमान निर्भर निष्क्रियता के साथ वॉचडॉगः
16 एमएस / 32 एमएस / 48 एमएस / 96 एमएस, आईक्यू > 5.5 एमए पर सक्रिय)
सक्षम करें, कम वोल्टेज रीसेट करें, अतितापमान बंद करें
आउटपुट करंट सीमा
व्यापक तापमान सीमा
हरित उत्पाद (RoHS अनुरूप)
एईसी योग्य
पीजी-एसएसओपी-14

TLS820F0EL के अनुप्रयोग
ऑटोमोबाइल के लिए सामान्य ECU
छोटे ईसीयू जहां एसबीसी या डीसीडी का उपयोग नहीं किया जाता है
ECU में माध्यमिक आपूर्ति (जैसे CAN के लिए)
डैशबोर्ड, क्लस्टर, जलवायु नियंत्रण, ईंधन पंप, ADAS
ऑटोमोटिव 48 वी बैटरी प्रबंधन प्रणाली (बीएमएस)
ऑटोमोबाइल बैटरी प्रबंधन प्रणाली (बीएमएस)
मोटर वाहन उच्च वोल्टेज बैटरी प्रबंधन प्रणाली (बीएमएस)
ऑटोमोबाइल प्राथमिक बिजली वितरण इकाई
