उत्पाद विवरण:
|
| भाग संख्या: | ISOW7842DWER | वोल्टेज - अलगाव: | 5000Vrms |
|---|---|---|---|
| आधार - सामग्री दर: | 100 एमबीपीएस | पल्स चौड़ाई विरूपण (अधिकतम): | 4.7ns |
| वोल्टेज - आपूर्ति: | 3 वी ~ 5.5 वी | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |

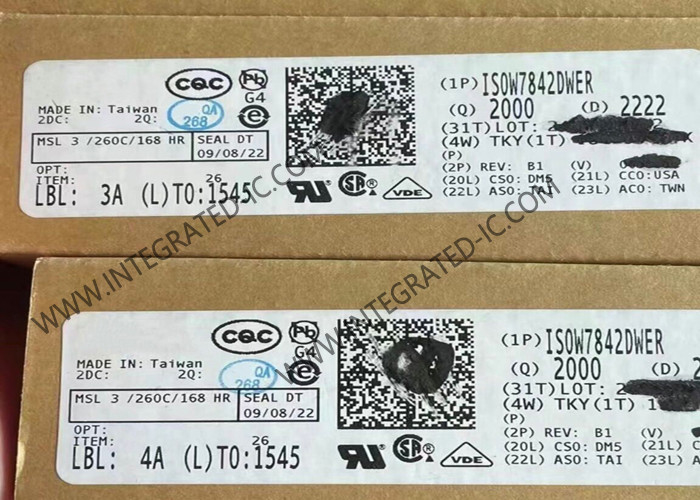

ISOW7842DWER एकीकृत सर्किट चिप 5000Vrms क्वाड चैनल डिजिटल आइसोलेटर SOIC16
ISOW7842DWER का उत्पाद विवरण
ISOW7842DWER एक एकीकृत उच्च दक्षता पावर कन्वर्टर के साथ उच्च प्रदर्शन, चार-चैनल प्रबलित डिजिटल आइसोलेटर है।एकीकृत डीसी-डीसी कनवर्टर उच्च दक्षता पर 650 एमडब्ल्यू तक की अलग शक्ति प्रदान करता है और विभिन्न इनपुट और आउटपुट वोल्टेज कॉन्फ़िगरेशन के लिए कॉन्फ़िगर किया जा सकता हैइसलिए ये उपकरण अंतरिक्ष-प्रतिबंधित पृथक डिजाइनों में एक अलग पृथक विद्युत आपूर्ति की आवश्यकता को समाप्त करते हैं।
ISOW7842DWER का विनिर्देश
| भाग संख्याः | ISOW7842DWER |
| एसएमडी/एसएमटी | |
| एसओआईसी-16 | |
| चौथा चैनल | |
| एक दिशात्मक | |
| 100 एमबी/सेकंड | |
| 5000 Vrms | |
| संक्षारक युग्मन, चुंबकीय युग्मन | |
| 5.5 वी | |
| 3 वी | |
| 51 mA | |
| 13 एनएस | |
| - 40 °C | |
| + 125 °C | |
| आगे के चैनलः | 2 चैनल |
| अधिकतम गिरने का समय: | 4 एनएस |
| अधिकतम वृद्धि समयः | 4 एनएस |
| पीडी - शक्ति विसर्जन: | 1.02 W |
| उत्पाद का प्रकार: | डिजिटल आइसोलेटर |
| पल्स चौड़ाई विकृतिः | 600 PS |
| रिवर्स चैनलः | 2 चैनल |
ISOW7842DWER की विशेषताएं
• 100 एमबीपीएस डेटा दर
• मजबूत अलगाव बाधाः
1 kVRMS कामकाजी वोल्टेज पर >100-वर्ष का अनुमानित जीवनकाल
5000 वीआरएमएस तक की अलगाव रेटिंग
10 केवीपीके तक की वृद्धि क्षमता
️ ±100 kV/μs न्यूनतम CMTI
• ऑन-चिप ट्रांसफार्मर के साथ एकीकृत उच्च दक्षता डीसी-डीसी कनवर्टर
• 3-वोल्ट से 5.5-वोल्ट तक व्यापक इनपुट आपूर्ति रेंज
• विनियमित 5-वोल्ट या 3.3-वोल्ट आउटपुट
• 0.65-वाट तक की आउटपुट शक्ति
• 5V से 5V; 5V से 3.3V: उपलब्ध भार वर्तमान ≥ 130 mA
• 3.3V से 3.3V: उपलब्ध भार धारा ≥ 75 mA
• 3.3V से 5V: उपलब्ध भार धारा ≥ 40 mA
• इनरुश करंट को सीमित करने के लिए सॉफ्ट-स्टार्ट
• अतिभार और शॉर्ट सर्किट सुरक्षा
• थर्मल बंद
• डिफ़ॉल्ट आउटपुटः उच्च और निम्न विकल्प
• कम प्रसार विलंबः 13 एनएस टाइप (5-वोल्ट की आपूर्ति)
• मजबूत विद्युत चुम्बकीय संगतता (ईएमसी)
प्रणाली स्तर पर ईएसडी, ईएफटी और वृद्धि प्रतिरोध
️ ±8 kV आईईसी 61000-4-2 संपर्क डिस्चार्ज सुरक्षा अलगाव बाधा के पार
कम उत्सर्जन
• 16-पिन वाइड SOIC पैकेज
• विस्तारित तापमान सीमाः ¥40°C से +125°C
ISOW7842DWER के अनुप्रयोग
• औद्योगिक स्वचालन
• मोटर नियंत्रण
• ग्रिड बुनियादी ढांचा
• चिकित्सा उपकरण
• परीक्षण और माप
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| NCP51560BBDWR2G | 16-एसओआईसी |
| NCV57540DWKR2G | 16-एसओआईसी |
| NCD57540DWKR2G | 16-एसओआईसी |
| NCP51561DBDWR2G | 16-एसओआईसी |
| NCV57001FDWR2G | 16-एसओआईसी |
| NTHL065N65S3HF | TO-247-3 |
| NVMFSC0D9N04CL | 8-डीएफएन |
| NVMTS4D3N15MC | 8-DFNW |
| NTMTS1D6N10MCTXG | 8-DFNW |
| NTTFD9D0N06HLTWG | 12-WQFN |
| NTMFSC4D2N10MC | 8-डीएफएन |
| NTBL050N65S3H | 8-एचपीएसओएफ |
| NTH4L060N090SC1 | TO-247-4L |
| NTH4LN067N65S3H | TO-247-4 |
| FDBL9403-F085T6 | 8-एचपीएसओएफ |
| NTMFS6H848NLT1G | 8-PowerTDFN |
| NTMFS034N15MC | 8-पीक्यूएफएन |
| NVH4L040N120SC1 | TO-247-4L |
| NVBG020N120SC1 | D2PAK-7 |
| FFSH4065ADN-F155 | TO-247-3 |
| FCMT250N65S3 | 4-PowerTSFN |
| FFSH20120ADN-F155 | TO-247-3 |
| FFSH15120ADN-F155 | TO-247-3 |
| FFSH20120ADN-F085 | TO-247-3 |
| NTMFSC1D6N06CL | 8-PowerVDFN |
| FFSH3065B-F085 | TO-247-2 |
| STPSC30G12WL | DO-247-2 |
| STPSC30G12WLY | DO-247 LL |
| STPSC40G12WLY | TO-247 |
| STPSC20G12WLY | DO-247 LL |
