उत्पाद विवरण:
|
| भाग संख्या: | NCK2910AHN | आरएफ फ्रीक्वेंसी रेंज: | 310MHz से 915MHz (ISM- बैंड) |
|---|---|---|---|
| अधिकतम आरएफ इनपुट: | 20DBM (कोई नुकसान नहीं) / 5dbm (कार्यात्मक) | बिजली आपूर्ति करें: | सिंगल आरएफ इनपुट 10.9 एमए |
| Image rejection: | 60dB | Temperature: | -40°C to +125°C |

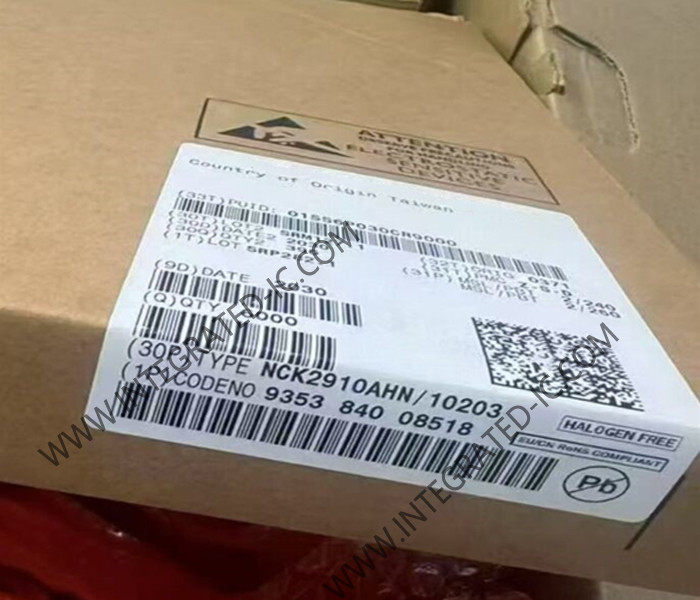

NCK2910AHN वायरलेस कम्युनिकेशन मॉड्यूल एसपीआई इंटरफेस HVQFN48 के साथ आरएफ रिसीवर
NCK2910AHN का उत्पाद विवरण
NCK2910AHN आरएफ रिसीवर और ट्रांससीवर है।
NCK2910AHN का विनिर्देश
CH BW: 31 ch. फिल्टर BW सेटिंग्स (11.25... 360 kHz)
आरएफ आवृत्ति सीमाः 310MHz से 915MHz (ISM-बैंड)
अवरुद्ध करना:
- FSK, 45 kHz BW, +/-2 MHz 70dB
- FSK, 45 kHz BW, +/-10 MHz 83dB
चयनशीलता FSK, 200 kHz BW, +/-250 kHz 57 dB
अधिकतम आरएफ इनपुटः 20dBm (कोई क्षति नहीं) / 5dBm (कार्यात्मक)
डेटा दर अधिकतमः 215kbit/s (ASK / FSK) NRZ
आपूर्ति करंटः एकल आरएफ इनपुट 10.9 एमए
तापमानः -40°C से +125°C
ईएसडीः 2kV
सिस्टम शोर Fig @434MHz: 5dB (सिस्टम)
छवि अस्वीकृतिः 60dB
आरएसएसआई डायनामिक रेंज @45kHz BW: 114dB
NCK2910AHN की विशेषताएं
एनालॉग
• दो एकल अंत आरएफ इनपुट उपलब्ध हैं
• एटेंचुएटर एलएनए से पहले आरएफ सिग्नल को कम कर सकते हैं
• एलएनए में स्थिर लाभ और एनएफ ~ 3 (रिसीवर एनएफ ~ 5dB) है
• एलएनए के बाद के एटेंचुएटर मिक्सर/एडीसी से पहले संकेत को कम कर सकते हैं
• आई.क्यू. मिक्सर का प्रयोग अनुसंधान एवं अनुसंधान के लिए बेसबैंड (आई.एफ.) डेटा उत्पन्न करने के लिए किया जाता है
• IF एम्पलीफायर सिग्नल को एम्पलीफाय करते हैं और उन्हें एडीसी में खिलाते हैं
• एडीसी (70 डीबी एसएनआर) डिजिटल में परिवर्तित करता है
• डिजिटल में आगे मिश्रण और फ़िल्टरिंग और सिग्नल रिकवरी
डिजिटल
• प्रयोग करने योग्य IF बैंडविड्थ -385kHz से -25kHz और 25kHz से 385kHz
• आईक्यू असंगतता की भरपाई
• एजीसी मुआवजा
• कॉन्फ़िगर करने योग्य चैनल फ़िल्टर (11.25kHz से 360kHz)
• आरएसएसआई और ऑफसेट फ्रीक्वेंसी डिटेक्टर/माप
• एएसके, एफएसके डिमोड्यूलेशन
• मैनचेस्टर और एनआरजेड ऑपरेशन +/-12% तक के डेटा दर सहिष्णुता के साथ
• सिग्नल मॉनिटर (सिग्नल गुणों की जांच)
• डीएमए इंटरफेस के साथ डेटा प्रोसेसिंग यूनिट
• उच्च आवृत्ति ऑफसेट (जैसे टीपीएमएस) वाले अनुप्रयोगों के लिए संवेदनशीलता को अधिकतम करने के लिए डिजिटल एएफसी
