उत्पाद विवरण:
|
| भाग संख्या: | S9S12XS256J0VAL | Series: | HCS12X |
|---|---|---|---|
| Core Size: | 16-Bit | गति: | 40 मेगाहर्ट्ज |
| Program Memory Size: | 256KB (256K x 8) | वोल्टेज - आपूर्ति (Vcc/Vdd): | 1.72V ~ 5.5V |

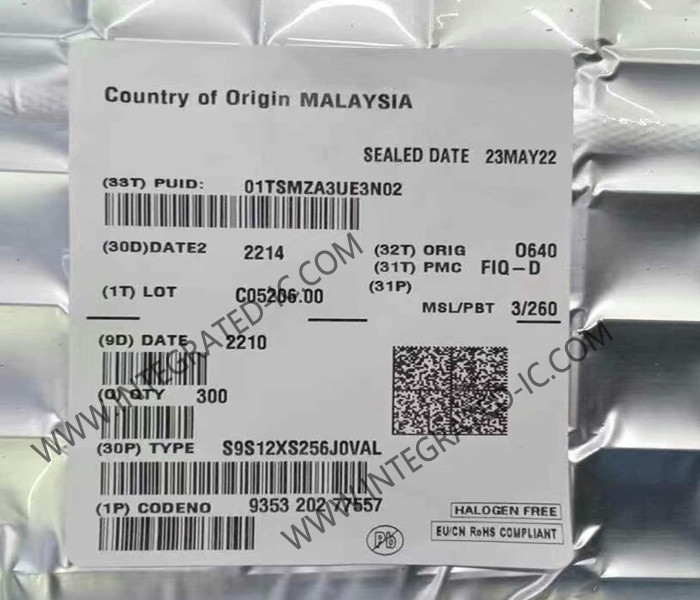

S9S12XS256J0VAL माइक्रोकंट्रोलर MCU 16-बिट MCU 40MHz HCS12X माइक्रोकंट्रोलर IC
S9S12XS256J0VAL का उत्पाद विवरण
S9S12XS256J0VAL 112-पिन LQFP पैकेज विकल्पों में उपलब्ध है और S12XE परिवार के साथ पिन संगतता का एक उच्च स्तर बनाए रखता है। प्रत्येक मॉड्यूल में उपलब्ध I/O पोर्ट के अलावा,18 तक अतिरिक्त I/O पोर्ट उपलब्ध हैं, जो स्टॉप या प्रतीक्षा मोड से Wake-Up करने की अनुमति देते हैं।.
S9S12XS256J0VAL परिधीय सेट में MSCAN, SPI, दो एससीआई, 8-चैनल 24-बिट आवधिक रुकावट टाइमर, 8-चैनल 16-बिट टाइमर, 8-चैनल पीडब्ल्यूएम और 16-चैनल 12-बिट एटीडी कनवर्टर शामिल हैं।
S9S12XS256J0VAL का विनिर्देश
| भाग संख्याः | S9S12XS256J0VAL |
| HCS12 | |
| 256 केबी | |
| 12 केबी | |
| LQFP-112 | |
| 40 मेगाहर्ट्ज | |
| 12 बिट | |
| 91 आई/ओ | |
| 1.72 वी | |
| 1.98 वी | |
| एसएमडी/एसएमटी | |
| 16 बिट | |
| - 40 °C | |
| + 105 °C | |
| एनालॉग आपूर्ति वोल्टेजः | 3.13 वी से 5.5 वी तक |
| डेटा रैम प्रकारः | रैम |
| आई/ओ वोल्टेजः | 3.13 वी से 5.5 वी तक |
| इंटरफ़ेस प्रकारः | CAN, SCI, SPI |
| एडीसी चैनलों की संख्याः | 16 चैनल |
| टाइमर/काउंटर्स की संख्याः | 12 टाइमर |
| ऑपरेटिंग सप्लाई वोल्टेजः | 1.72 V 1.98 V |
| उत्पाद का प्रकार: | 16-बिट माइक्रोकंट्रोलर - एमसीयू |
S9S12XS256J0VAL की विशेषताएं
16-बिट CPU12X
16-चैनल, 12-बिट एनालॉग-टू-डिजिटल कनवर्टर
एमएससीएएन (1 एम बिट प्रति सेकंड, सीएएन 2.0 ए, बी सॉफ्टवेयर संगत मॉड्यूल)
8 चैनल x 8-बिट या 4 चैनल x 16-बिट पल्स चौड़ाई मॉड्यूलेटर तक
सीरियल पेरिफेरल इंटरफेस मॉड्यूल (एसपीआई)
दो सीरियल कम्युनिकेशन इंटरफेस (SCI)
पैकेजः 112-पिन कम प्रोफ़ाइल क्वाड फ्लैट-पैक (LQFP)
परिचालन की शर्तें
पूर्ण कार्यक्षमता पर 3.135 वी से 5.5 वी तक की व्यापक एकल आपूर्ति वोल्टेज सीमा
आंतरिक वोल्टेज नियामक और I/O के लिए अलग से आपूर्ति अनुकूलित ईएमसी फ़िल्टरिंग की अनुमति देती है
40MHz अधिकतम सीपीयू बस आवृत्ति
परिवेश का तापमान ¥40°C से 125°C तक
