उत्पाद विवरण:
|
| Part Number: | CS5368-DQZR | Sampling Rate:: | 192 kHz |
|---|---|---|---|
| संकल्पः: | 24 बिट | Interface Type:: | Serial |
| Number of ADC Inputs:: | 8 Input | आपूर्ति वोल्टेज - न्यूनतम:: | 4.75 वी |

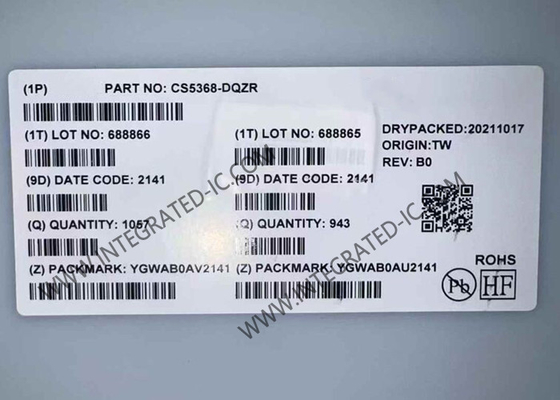

CS5368-DQZR एकीकृत सर्किट चिप 114dB 192kHz 8-चैनल ए/डी कनवर्टर LQFP-48
CS5368-DQZR का उत्पाद विवरण
CS5368-DQZR डिजिटल ऑडियो सिस्टम के लिए एक पूर्ण 8-चैनल एनालॉग-टू-डिजिटल कनवर्टर है। यह नमूनाकरण, एनालॉग-टू-डिजिटल रूपांतरण, और एंटी-अलीस फ़िल्टरिंग करता है,प्रत्येक चैनल पर 216 kHz तक के नमूना दरों पर सीरियल रूप में सभी 8-चैनल इनपुट के लिए 24-बिट मान उत्पन्न करना.
CS5368-DQZR 5 वें क्रम, मल्टी-बिट डेल्टा सिग्मा मॉड्यूलेटर का उपयोग करता है जिसके बाद कम विलंबता डिजिटल फ़िल्टरिंग और दशमलव, जो एक बाहरी एंटी-अलाइजिंग फ़िल्टर की आवश्यकता को समाप्त करता है।एडीसी एक अंतर इनपुट वास्तुकला का उपयोग करता है जो उत्कृष्ट शोर अस्वीकृति प्रदान करता है.
CS5368-DQZR के विनिर्देश
|
|
192 kHz |
|
|
24 बिट |
|
|
सीरियल |
|
|
LQFP-48 |
|
|
8 इनपुट |
|
|
4.75 वोल्ट |
|
|
5.25 वी |
|
|
- 40 C |
|
|
+ 85 C |
|
ऊँचाईः |
1.3 मिमी |
|
लम्बाईः |
7 मिमी |
|
चौड़ाईः |
7 मिमी |
|
इकाई भारः |
181.700 मिलीग्राम |
CS5368-DQZR की विशेषताएं
उन्नत मल्टी-बिट डेल्टा-सिग्मा आर्किटेक्चर
24-बिट रूपांतरण
114 डीबी गतिशील सीमा
-105 डीबी टीएचडी+एन
216 kHz तक ऑडियो नमूना दरों का समर्थन करता है
चयन योग्य ऑडियो इंटरफ़ेस प्रारूप
L eft-Justified, I2S, TDM
8-चैनल टीडीएम इंटरफ़ेस प्रारूप
कम विलंबता वाला डिजिटल फ़िल्टर
680 mW से कम बिजली की खपत
ऑन-चिप ऑसिलेटर ड्राइवर
सिस्टम क्लॉक मास्टर या स्लेव के रूप में संचालन
स्लेव मोड में ऑटो-डिटेक्ट स्पीड
अंतर एनालॉग आर्किटेक्चर
नियंत्रण और धारावाहिक बंदरगाहों के लिए 1.8 वी से 5 वी तक की अलग-अलग तर्क आपूर्ति
डीसी ऑफसेट कैलिब्रेशन के लिए हाई-पास फिल्टर
ओवरफ्लो का पता लगाना
पदचिह्न 4-चैनल CS5364 और 6-चैनल CS5366 के साथ संगत
CS5368-DQZR के अतिरिक्त नियंत्रण बंदरगाह विशेषताएं
पृष्ठ 17 और पृष्ठ 18 पर आई2सी या एसपीआईटीएम नियंत्रण इंटरफ़ेस परिप्रेक्ष्य का समर्थन करता है
व्यक्तिगत चैनल एचपीएफ अक्षम करें
व्यक्तिगत चैनलों के लिए ओवरफ्लो का पता लगाना
अलग-अलग चैनलों के लिए मूक नियंत्रण
चैनल जोड़ी के अनुसार स्वतंत्र पावर-डाउन नियंत्रण
