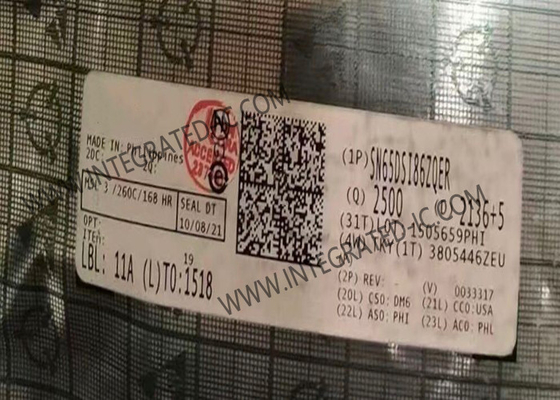

SN65DSI86ZQER एकीकृत सर्किट चिप डबल-चैनल डीएसआई टू एम्बेडेड डिस्प्लेपोर्ट ब्रिज

SN65DSI86ZQER एकीकृत सर्किट चिप डबल-चैनल डीएसआई टू एम्बेडेड डिस्प्लेपोर्ट ब्रिज

SN65DSI86ZQER का उत्पाद विवरण
SN65DSI86ZQER डीएसआई से एम्बेडेड डिस्प्लेपोर्ट (eDP) ब्रिज में दो-चैनल एमआईपीआई डी-पीएचवाई रिसीवर फ्रंट-एंड कॉन्फ़िगरेशन है जिसमें प्रत्येक चैनल पर चार लेन 1 पर काम करते हैं।5 Gbps प्रति लेन और अधिकतम इनपुट बैंडविड्थ 12 Gbpsयह पुल एमआईपीआई डीएसआई 18-बीपीपी आरजीबी666 और 24-बीपीपी आरजीबी888 पैकेटों को डिकोड करता है और स्वरूपित वीडियो डेटा स्ट्रीम को 1.62 जीबीपीएस, 2.16 जीबीपीएस, 2.43 जीबीपीएस, 2.7 जीबीपीएस, 3.24 जीबीपीएस, 4.32 जीबीपीएस, या 5.4 जीबीपीएस।
SN65DSI86ZQER 60 फ्रेम प्रति सेकंड पर WQXGA के साथ-साथ 4K और सच्चे HD (1920 x 1080) रिज़ॉल्यूशन पर 3 डी ग्राफिक्स के लिए 24 बीपीपी तक के बराबर 120 एफपीएस पर उपयुक्त है।डीएसआई और डिस्प्लेपोर्ट इंटरफेस के बीच डेटा स्ट्रीम असंगतता को समायोजित करने के लिए आंशिक लाइन बफरिंग लागू की गई है.

SN65DSI86ZQER के विनिर्देश

SN65DSI86ZQER की विशेषताएं
एम्बेडेड डिस्प्लेपोर्टTM (eDPTM) 1.4 संगत 1.62 Gbps (RBR), 2.16 Gbps, 2.43 Gbps, 2.7 Gbps (HBR), 3.24 Gbps, 4.32 Gbps, या 5.4 Gbps (HBR2) पर 1, 2, या 4 लेन का समर्थन करता है।
MIPI® D-PHY संस्करण 1.1 भौतिक परत फ्रंट-एंड और डिस्प्ले सीरियल इंटरफेस (DSI) संस्करण 1 को लागू करता है।02.00
दो-चैनल डीएसआई रिसीवर प्रति चैनल एक, दो, तीन या चार डी-पीएचवाई डेटा लेन के लिए कॉन्फ़िगर करने योग्य है जो प्रति लेन 1.5 जीबीपीएस तक काम करता है
RGB666 और RGB888 प्रारूपों के साथ 18 बीपीपी और 24 बीपीपी डीएसआई वीडियो पैकेट का समर्थन करता है
18bpp रंग पर 60 fps 4K 4096 × 2304 रिज़ॉल्यूशन और 60 fps (120 fps के बराबर) पर 3 डी ग्राफिक्स के साथ WUXGA 1920 × 1200 रिज़ॉल्यूशन के लिए उपयुक्त
एकल-चैनल या दो-चैनल डीएसआई कॉन्फ़िगरेशन के लिए विन्यस्त MIPI फ्रंट-एंड
दो-चैनल डीएसआई विषम, सम और बाएं, दाएं ऑपरेटिंग मोड का समर्थन करता है
1.2-वोल्ट मुख्य वीसीसी बिजली आपूर्ति और डिजिटल आई/ओ के लिए 1.8-वोल्ट बिजली आपूर्ति
निम्न-शक्ति सुविधाओं में पैनल ताज़ा करना और एमआईपीआई अल्ट्रालो पावर स्टेट (यूएलपीएस) समर्थन शामिल है
डिस्प्लेपोर्ट लेन ध्रुवीयता और असाइनमेंट कॉन्फ़िगर करने योग्य.
बाहरी संदर्भ घड़ी (REFCLK) के माध्यम से 12-MHz, 19.2-MHz, 26-MHz, 27-MHz, और 38.4-MHz आवृत्तियों का समर्थन करता है
ईएसडी रेटिंग ±4 केवी (एचबीएम)
पैक किया गया 64 बॉल 5 मिमी x 5 मिमी nFBGA (ZXH) में
I2C विन्यास योग्य
तापमान सीमाः ¥40°C से +85°C

SN65DSI86ZQER के अनुप्रयोग
पीसी और नोटबुक
टैबलेट
खुदरा स्वचालन और भुगतान
परीक्षण और माप
कारखाना स्वचालन और नियंत्रण
