उत्पाद विवरण:
|
| भाग संख्या: | टीआरएस3232ईआईडीबीआर | डेटा गति:: | 250 केबी/एस |
|---|---|---|---|
| ड्राइवरों की संख्या:: | 2 ड्राइवर | प्राप्तकर्ताओं की संख्या:: | 2 रिसीवर |
| डुप्लेक्स:: | पूर्ण दुमंजिला घर | आपूर्ति वोल्टेज - अधिकतम:: | 5.5 वी |

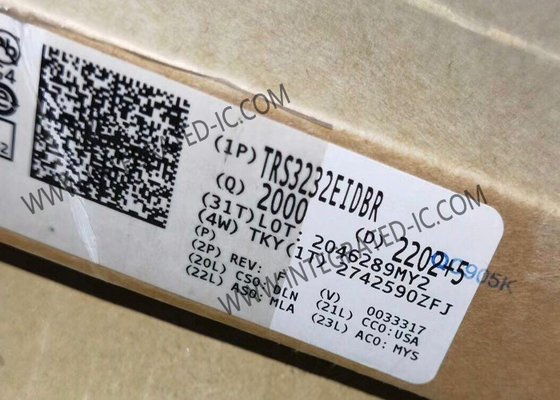

TRS3232EIDBR इंटीग्रेटेड सर्किट चिप मल्टीचैनल RS-232 लाइन ड्राइवर और रिसीवर ±15kV IECESD सुरक्षा के साथ
TRS3232EIDBR का उत्पाद विवरण
TRS3232EIDBR उपकरण में दो लाइन ड्राइवर, दो-लाइन रिसीवर और ±15kV IEC ESD सुरक्षा पिन से पिन (जीएनडी सहित सीरियल-पोर्ट कनेक्शन पिन) के साथ एक दोहरी चार्ज-पंप सर्किट होता है।
उपकरण TIA/EIA-232-F की आवश्यकताओं को पूरा करता है और एक असिंक्रोनस संचार नियंत्रक और सीरियल-पोर्ट कनेक्टर के बीच विद्युत इंटरफ़ेस प्रदान करता है।चार्ज पंप और चार छोटे बाहरी संधारित्र एकल 3V से 5V तक काम करने की अनुमति देते हैं.5V आपूर्ति. उपकरण 250kbps तक डेटा सिग्नलिंग दरों और अधिकतम 30V/μs ड्राइवर आउटपुट स्लीव दर पर काम करते हैं.
TRS3232EIDBR के विनिर्देश
|
|
ट्रांससीवर |
|
|
250 kb/s |
|
|
2 चालक |
|
|
2 प्राप्तकर्ता |
|
|
पूर्ण डुप्लेक्स |
|
|
5.5 वी |
|
|
3 वी |
|
|
1 एमए |
|
|
- 40 C |
|
|
+ 85 C |
|
|
15 केवी |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
3.3 वी, 5 वी |
|
आउटपुट करंटः |
35 एमए |
|
प्रसार विलंब समय: |
300 एनएस |
|
इकाई भारः |
128.600 मिलीग्राम |
TRS3232EIDBR की विशेषताएं
RS-232 बस पिन के लिए ईएसडी सुरक्षा
TIA/EIA-232-F और ITU V.28 मानकों की आवश्यकताओं को पूरा करता है या उससे अधिक है
3V से 5.5V Vcc आपूर्ति के साथ काम करता है
RS-232 के साथ 2.7V Vcc तक इंटरऑपरेबल
250kbps तक काम करता है
दो ड्राइवर और दो रिसीवर
कम आपूर्ति करंटः 300μA (सामान्य)
बाह्य संधारित्र: 4 x 0.1μF
3.3V आपूर्ति के साथ 5V तर्क इनपुट स्वीकार करता है
लगभग चिप-स्केल पैकेज (QFN-16,3 मिमी X 3 मिमी) में उपलब्ध, SOlC-16 से 85% छोटा
वैकल्पिक उच्च गति उपकरणों के साथ संगत पिन (1Mbps)
TRS3232EIDBR के अनुप्रयोग
औद्योगिक पीसी
वायर्ड नेटवर्क
डाटा सेंटर और एंटरप्राइज कंप्यूटिंग
बैटरी संचालित प्रणाली
नोटबुक
पामटॉप पीसी
हाथ से पकड़े जाने वाले उपकरण
