उत्पाद विवरण:
|
| भाग संख्या: | AD9259ABCPZ-50 | बिट्स की संख्या: | 14 |
|---|---|---|---|
| डेटा इंटरफ़ेस: | एलवीडीएस - सीरियल | ए/डी कन्वर्टर्स की संख्या: | 4 |
| विशेषताएं: | एक साथ नमूनाकरण | परिचालन तापमान: | -40°C ~ 85°C |

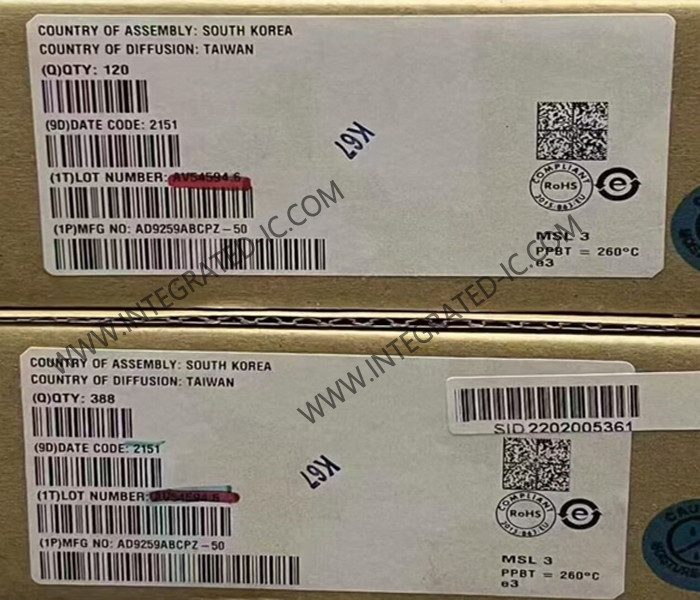

AD9259ABCPZ-50 एकीकृत सर्किट चिप 14-बिट ADC 50MSPS एनालॉग टू डिजिटल कन्वर्टर
AD9259ABCPZ-50 का उत्पाद विवरण
AD9259ABCPZ-50 एक क्वाड, 14-बिट, 50 MSPS एनालॉग-टू-डिजिटल कन्वर्टर (ADC) है जिसमें एक ऑन-चिप नमूना-और-होल्ड सर्किट है जिसे कम लागत, कम शक्ति, छोटे आकार और उपयोग में आसानी के लिए डिज़ाइन किया गया है।AD9259ABCPZ-50 50 एमएसपीएस तक की रूपांतरण दर पर काम करता है और अनुप्रयोगों में उत्कृष्ट गतिशील प्रदर्शन और कम शक्ति के लिए अनुकूलित है जहां एक छोटा पैकेज आकार महत्वपूर्ण है.
AD9259ABCPZ-50 का विनिर्देश
| भाग संख्याः | AD9259ABCPZ-50 |
| एसएमडी/एसएमटी | |
| LFCSP-48 | |
| 14 बिट | |
| चौथा चैनल | |
| सीरियल | |
| 50 एमएस/सेकंड | |
| अंतर | |
| पाइपलाइन | |
| 1.7V से 1.9V तक | |
| 1.7V से 1.9V तक | |
| 73.5 डीबी | |
| - 40 °C | |
| + 85 °C | |
| डीएनएल - अंतर गैर-रैखिकता: | +/- 1 एलएसबी |
| लाभ त्रुटिः | +/- 2 % एफएसआर |
| ऊँचाईः | 0.83 मिमी |
| आईएनएल - एकीकृत गैर-रैखिकता: | +/- 3.5 एलएसबी |
| इनपुट वोल्टेजः | 2 वीपी-पी |
| एडीसी इनपुट की संख्याः | 4 इनपुट |
| कन्वर्टर्स की संख्या: | 4 कनवर्टर |
| ऑपरेटिंग सप्लाई वोल्टेजः | 1.8 वी |
| आउटपुट प्रकारः | एलवीडीएस |
| पीडी - शक्ति विसर्जन: | 392 एमडब्ल्यू |
| बिजली की खपतः | 392 एमडब्ल्यू |
| उत्पाद का प्रकार: | एडीसी - एनालॉग से डिजिटल कन्वर्टर्स |
AD9259ABCPZ-50 की विशेषताएं
एक पैकेज में एकीकृत 4 एडीसी
98 एमडब्ल्यू एडीसी पावर प्रति चैनल 50 एमएसपीएस पर
एसएनआर = 73 डीबी (नाइक्विस्ट के लिए)
ENOB = 12 बिट्स
एसएफडीआर = 84 डीबीसी (नाइक्विस्ट के लिए)
उत्कृष्ट रैखिकता
- डीएनएल = ±0.5 एलएसबी (सामान्य)
- INL = ±1.5 LSB (सामान्य)
सीरियल एलवीडीएस (एएनएसआई-644, डिफ़ॉल्ट)
- कम शक्ति, कम संकेत विकल्प (आईईईई 1596.3 के समान)
डेटा और फ्रेम क्लॉक आउटपुट
315 मेगाहर्ट्ज़ पूर्ण शक्ति एनालॉग बैंडविड्थ
2 V p-p इनपुट वोल्टेज रेंज
1.8 वी आपूर्ति संचालन
सीरियल पोर्ट कंट्रोल
- पूर्ण चिप और व्यक्तिगत-चैनल पावर-डाउन मोड
- लचीला बिट अभिविन्यास
- अंतर्निहित और कस्टम डिजिटल परीक्षण पैटर्न पीढ़ी
- प्रोग्राम करने योग्य घड़ी और डेटा संरेखण
- प्रोग्राम करने योग्य आउटपुट रिज़ॉल्यूशन
- स्टैंडबाय मोड
AD9259ABCPZ-50 के अनुप्रयोग
चिकित्सा इमेजिंग और विनाशकारी अल्ट्रासाउंड
पोर्टेबल अल्ट्रासाउंड और डिजिटल बीम-फॉर्मिंग सिस्टम
क्वाड्रेचर रेडियो रिसीवर
विविधता रेडियो रिसीवर
टेप ड्राइव
ऑप्टिकल नेटवर्क
परीक्षण उपकरण
