उत्पाद विवरण:
|
| भाग संख्या: | ADC12D040CIVS | बिट्स की संख्या: | 12 |
|---|---|---|---|
| नमूनाकरण दर (प्रति सेकंड): | 40 मी | वोल्टेज - आपूर्ति, एनालॉग: | 5V |
| वोल्टेज - आपूर्ति, डिजिटल: | 2.35 वी ~ 5.25 वी | परिचालन तापमान: | -40°C ~ 85°C |

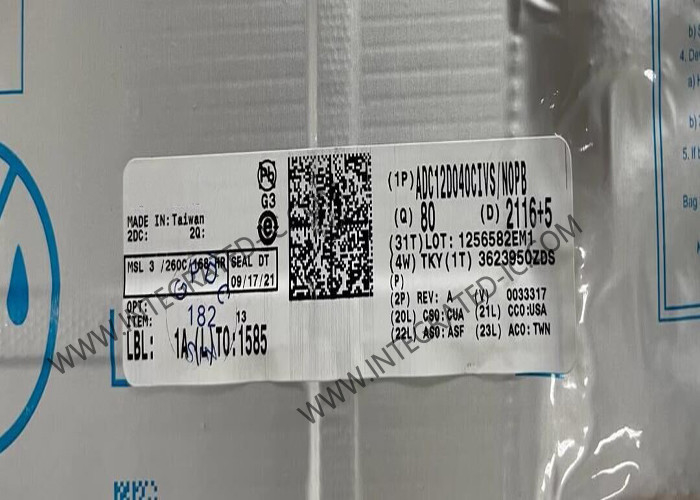

ADC12D040CIVS एकीकृत सर्किट चिप 12-बिट एनालॉग टू डिजिटल कन्वर्टर TQFP-64
ADC12D040CIVS का उत्पाद विवरण
एडीसी12डी040सीआईवीएस एक दोहरी, कम बिजली वाला मोनोलिथिक सीएमओएस एनालॉग-टू-डिजिटल कनवर्टर है जो एनालॉग इनपुट सिग्नल को न्यूनतम 40 मेगासैंपल प्रति सेकंड (एमएसपीएस) की गति से 12-बिट डिजिटल शब्दों में परिवर्तित करने में सक्षम है।ADC12D040CIVS कनवर्टर एक अंतर का उपयोग करता है, डिजिटल त्रुटि सुधार के साथ पाइपलाइन आर्किटेक्चर और उत्कृष्ट गतिशील प्रदर्शन प्रदान करते हुए मिरर आकार और बिजली की खपत को कम करने के लिए एक ऑन-चिप नमूना और होल्ड सर्किट।
ADC12D040CIVS का विनिर्देश
| भाग संख्याः | ADC12D040CIVS |
| एसएमडी/एसएमटी | |
| TQFP-64 | |
| 12 बिट | |
| 2 चैनल | |
| समानांतर | |
| 40 एमएस/सेकंड | |
| अंतर | |
| पाइपलाइन | |
| 4.75 वी से 5.25 वी तक | |
| 2.35 वी से 5.25 वी तक | |
| 69 डीबी | |
| - 40 °C | |
| + 85 °C | |
| डीएनएल - अंतर गैर-रैखिकता: | +/- 0.4 एलएसबी |
| ENOB - बिट्स की प्रभावी संख्या: | 10.9 बिट |
| विशेषताएं: | कम शक्ति |
| लाभ त्रुटिः | - 2.7 प्रतिशत एफएसआर से + 4 प्रतिशत एफएसआर |
| आईएनएल - एकीकृत गैर-रैखिकता: | 2 एलएसबी |
| इनपुट वोल्टेजः | 4 वी |
| एडीसी इनपुट की संख्याः | 2 इनपुट |
| कन्वर्टर्स की संख्या: | 2 कनवर्टर |
| ऑपरेटिंग सप्लाई वोल्टेजः | 5 वी |
| बिजली की खपतः | 600 एमडब्ल्यू |
| उत्पाद का प्रकार: | एडीसी - एनालॉग से डिजिटल कन्वर्टर्स |
ADC12D040CIVS की विशेषताएं
द्विआधारी या 2 ¢s पूरक आउटपुट प्रारूप
एकल आपूर्ति परिचालन
आंतरिक नमूना और रखरखाव
आउटपुट 2.4V से 5V संगत
पावर डाउन मोड
ADC12DL066 के साथ पिन संगत
आंतरिक/बाहरी संदर्भ
ADC12D040CIVS के मुख्य विनिर्देश
एसएनआर (एफआईएन = 10 मेगाहर्ट्ज): 68 डीबी (प्रकार)
ENOB (fIN = 10 MHz): 10.9 बिट्स (प्रकार)
एसएफडीआर (एफआईएन = 10 मेगाहर्ट्ज): 80 डीबी (प्रकार)
डेटा विलंबताः 6 घड़ी चक्र
आपूर्ति वोल्टेजः +5V ± 5%
बिजली की खपत, संचालन
- (ऑपरेटिंग): 600 मेगावाट (टाइप)
- (पावर डाउन मोड): 75 मेगावाट (सामान्य)
ADC12D040CIVS के अनुप्रयोग
अल्ट्रासाउंड और इमेजिंग
उपकरण
संचार प्राप्तकर्ता
सोनार/रडार
xDSL
केबल मॉडम
