उत्पाद विवरण:
|
| भाग संख्या: | एलपीसी1778एफबीडी144 | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम 3 |
|---|---|---|---|
| कोर आकार: | 32-बिट सिंगल-कोर | गति: | 120 मेगाहर्ट्ज |
| आई/ओ की संख्या: | 109 | कार्यक्रम स्मृति आकार: | 512केबी (512के x 8) |

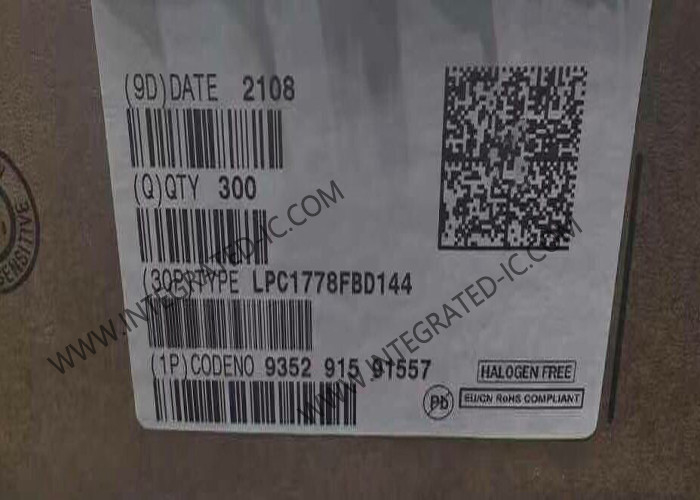

LPC1778FBD144 माइक्रोकंट्रोलर MCU 32-बिट ARM कॉर्टेक्स M3 माइक्रोकंट्रोलर LQFP144
LPC1778FBD144 का उत्पाद विवरण
LPC1778FBD144 एक एआरएम कॉर्टेक्स-एम3 आधारित माइक्रोकंट्रोलर है, जिसे एम्बेडेड अनुप्रयोगों के लिए बनाया गया है, जिसमें उच्च स्तर की एकीकरण और कम शक्ति अपव्यय की आवश्यकता होती है।
LPC1778FBD144 में फ्लैश से कोड निष्पादित करते समय इष्टतम प्रदर्शन प्राप्त करने के लिए एक विशेष फ्लैश मेमोरी त्वरक जोड़ा गया है। यह 120 मेगाहर्ट्ज तक की सीपीयू आवृत्ति पर काम करता है।
LPC1778FBD144 का विनिर्देश
| भाग संख्याः | LPC1778FBD144 |
| एसएमडी/एसएमटी | |
| LQFP-144 | |
| एआरएम कॉर्टेक्स एम3 | |
| 512 kB | |
| 32 बिट | |
| 12 बिट | |
| 120 मेगाहर्ट्ज | |
| 109 आई/ओ | |
| 96 केबी | |
| 2.4 वी | |
| 3.6 वी | |
| - 40 °C | |
| + 85 °C | |
| डीएसी संकल्पः | 10 बिट |
| डेटा रैम प्रकारः | SRAM |
| डेटा ROM का आकारः | 4032 बी |
| डेटा ROM प्रकारः | EEPROM |
| इंटरफ़ेस प्रकारः | ईथरनेट, यूएआरटी, यूएसबी |
| ऑपरेटिंग सप्लाई वोल्टेजः | 2.4 वी से 3.6 वी तक |
| उत्पाद का प्रकार: | एआरएम माइक्रोकंट्रोलर - एमसीयू |
LPC1778FBD144 की विशेषताएं
प्रणाली:
एआरएम कॉर्टेक्स-एम3 प्रोसेसर, 120 मेगाहर्ट्ज तक की आवृत्तियों पर चल रहा है। आठ क्षेत्रों का समर्थन करने वाली मेमोरी प्रोटेक्शन यूनिट (एमपीयू) शामिल है।
एआरएम कॉर्टेक्स-एम3 अंतर्निहित नेस्टेड वेक्टर इंटरप्ट कंट्रोलर (एनवीआईसी)
स्मृतिः
इन-सिस्टम प्रोग्रामिंग (आईएसपी) और इन एप्लिकेशन प्रोग्रामिंग (आईएपी) क्षमताओं के साथ 512 केबी तक ऑन-चिप फ्लैश प्रोग्राम मेमोरी।एक उन्नत फ्लैश मेमोरी त्वरक और सीपीयू स्थानीय कोड/डेटा बस पर फ्लैश मेमोरी के स्थान का संयोजन फ्लैश से उच्च कोड प्रदर्शन प्रदान करता है.
96 kB तक के ऑन-चिप SRAM में शामिल हैंः
- उच्च प्रदर्शन सीपीयू पहुँच के लिए स्थानीय कोड/डेटा बस के साथ सीपीयू पर 64 केबी मुख्य एसआरएएम।
- दो 16 केबी परिधीय एसआरएएम ब्लॉकों के साथ अलग-अलग एक्सेस पथों के लिए अधिक थ्रूपुट के लिए। - इन एसआरएएम ब्लॉकों का उपयोग डीएमए मेमोरी के साथ-साथ सामान्य प्रयोजन के निर्देश और डेटा भंडारण के लिए किया जा सकता है।
4032 बाइट तक की चिप पर EEPROM.
बहुमुखी पिन फ़ंक्शन चयन सुविधा चिप पर परिधीय कार्यों के उपयोग के लिए कई संभावनाओं की अनुमति देती है।
पहचान के प्रयोजनों के लिए उपकरण का अद्वितीय सीरियल नंबर।
एकल 3.3 V बिजली आपूर्ति (2.4 V से 3.6 V). तापमान रेंज 40 °C से 85 °C तक।
