उत्पाद विवरण:
|
| Part Number: | ADV7125KSTZ140 | Resolution:: | 8 bit |
|---|---|---|---|
| Sampling Rate:: | 330 MS/s | Number of Channels:: | 3 Channel |
| Output Type:: | Current | Interface Type:: | Parallel |

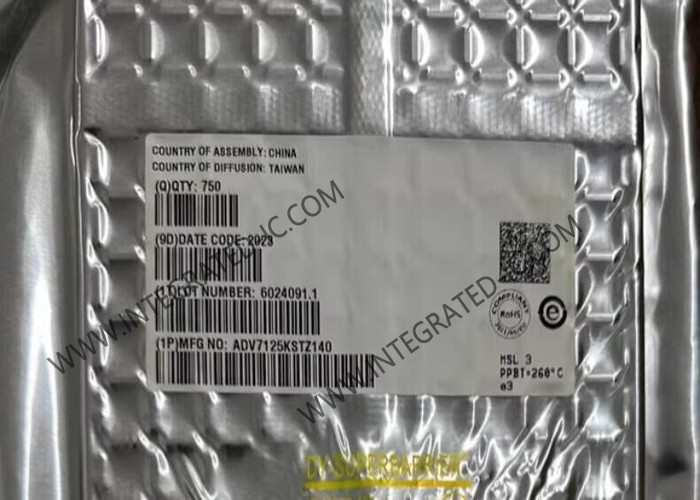

ADV7125KSTZ140 एकीकृत सर्किट चिप 330MHz ट्रिपल 8-बिट हाई स्पीड वीडियो डीएसी
ADV7125KSTZ140 के उत्पाद विवरण
ADV7125KSTZ140 एक एकल मोनोलिथिक चिप पर एक ट्रिपल हाई स्पीड, डिजिटल-टू-एनालॉग कन्वर्टर (DAC) है। इसमें तीन उच्च गति, 8-बिट वीडियो डीएसी शामिल हैं, जिनमें पूरक आउटपुट हैं,एक मानक टीटीएल इनपुट इंटरफ़ेस, और एक उच्च प्रतिबाधा, एनालॉग आउटपुट वर्तमान स्रोत।
ADV7125KSTZ140 में तीन अलग-अलग 8-बिट चौड़े इनपुट पोर्ट हैं। डिवाइस को कार्यात्मक बनाने के लिए एक एकल +5 वी / +3.3 वी बिजली की आपूर्ति और घड़ी सभी आवश्यक हैं।ADV7125KSTZ140 में अतिरिक्त वीडियो नियंत्रण संकेत हैं, कम्पोजिट SYNC और BLANK के साथ-साथ पावर सेविंग मोड।
ADV7125KSTZ140 के विनिर्देश
|
|
8 बिट |
|
|
330 एमएस/सेकंड |
|
|
3 चैनल |
|
|
वर्तमान |
|
|
समानांतर |
|
|
3.3 वी/5 वी |
|
|
3.3 वी/5 वी |
|
|
- 40 C |
|
|
+ 85 C |
|
डीएनएल - अंतर गैर-रैखिकता: |
+/- 0.25 एलएसबी |
|
ऊँचाईः |
1.4 मिमी |
|
आईएनएल - एकीकृत गैर-रैखिकता: |
+/- 0.4 एलएसबी |
|
लम्बाईः |
7 मिमी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
3.135 वी से 5.25 वी तक |
|
पीडी - शक्ति विसर्जन: |
485 एमडब्ल्यू |
|
आपूर्ति वोल्टेज - अधिकतमः |
5.25 वी |
|
आपूर्ति वोल्टेज - मिन: |
3 वी |
|
चौड़ाईः |
7 मिमी |
|
इकाई भारः |
181.700 मिलीग्राम |
ADV7125KSTZ140 की विशेषताएं
330 एमएसपीएस थ्रूपुट दर
ट्रिपल 8-बिट डीएसी
RS-343A-/RS-170 संगत आउटपुट
पूरक आउटपुट
डीएसी आउटपुट करंट रेंजः 2.0 एमए से 26.5 एमए
टीटीएल संगत इनपुट
आंतरिक संदर्भ (1.235 V)
एकल-आपूर्ति +5 V/+3.3 V संचालन
48-लीड एलक्यूएफपी और एलएफसीएसपी
कम शक्ति अपव्यय (कम से कम 30 एमडब्ल्यू 3 वी पर)
कम शक्ति वाले स्टैंडबाय मोड (6 एमडब्ल्यू विशिष्ट 3 वी पर)
औद्योगिक तापमान सीमा (-40°C से +85°C)
RoHS अनुरूप पैकेज
ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
ADV7125KSTZ140 के उत्पाद हाइलाइट्स
330 एमएसपीएस (केवल 3.3 वी) थ्रूपुट।
आठ बिट्स के लिए गारंटीकृत मोनोटोनिक।
RS-343A और RS-170 सहित विभिन्न प्रकार के उच्च संकल्प रंग ग्राफिक्स सिस्टम के साथ संगत।
ADV7125KSTZ140 के अनुप्रयोग
डिजिटल वीडियो सिस्टम
उच्च संकल्प रंग ग्राफिक्स
डिजिटल रेडियो मॉड्यूलेशन
छवि प्रसंस्करण
उपकरण
वीडियो सिग्नल पुनर्निर्माण
ऑटोमोबाइल सूचना मनोरंजन इकाइयां
