उत्पाद विवरण:
|
| भाग संख्या: | STM32F102C8T6 | मुख्य:: | एआरएम कॉर्टेक्स एम 3 |
|---|---|---|---|
| कार्यक्रम स्मृति आकार:: | 64 केबी | डेटा बस चौड़ाई:: | 32 बिट |
| एडीसी संकल्प:: | 12 बिट | अधिकतम घड़ी आवृत्ति:: | 48 मेगाहर्ट्ज |

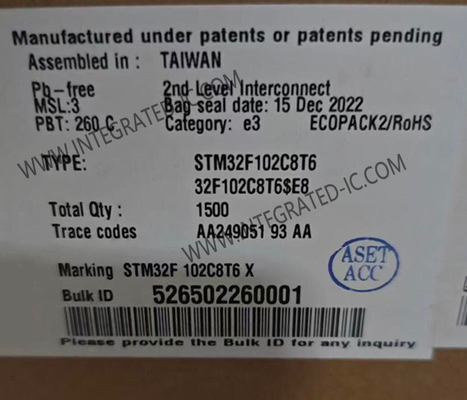

STM32F102C8T6 माइक्रोकंट्रोलर MCU 48MHz ARM कॉर्टेक्स M3 MCU LQFP-48 पैकेज
STM32F102C8T6 का उत्पाद विवरण
STM32F102C8T6 मध्यम घनत्व वाली USB एक्सेस लाइन में उच्च प्रदर्शन Arm® Cortex®-M3 32-बिट RISC कोर शामिल है जो 48 मेगाहर्ट्ज की आवृत्ति पर काम करता है,उच्च गति वाली एम्बेडेड मेमोरी (फ्लैश मेमोरी 64 या 128 केबाइट और एसआरएएम 10 या 16 केबाइट), और दो एपीबी बसों से जुड़े उन्नत परिधीय उपकरणों और आई/ओ की एक विस्तृत श्रृंखला। सभी उपकरणों में मानक संचार इंटरफेस (दो आई2सी, दो एसपीआई, एक यूएसबी और तीन यूएसएआरटी) हैं।एक १२-बिट एडीसी और तीन सामान्य प्रयोजन १६-बिट टाइमर.
STM32F102C8T6 2.0 से 3.6 वी बिजली की आपूर्ति से ¥40 से +85 °C तापमान सीमा में काम करता है। बिजली की बचत मोड का एक व्यापक सेट कम बिजली अनुप्रयोगों के डिजाइन की अनुमति देता है।
STM32F102C8T6 के विनिर्देश
|
|
एआरएम कॉर्टेक्स एम3 |
|
|
६४ केबी |
|
|
32 बिट |
|
|
12 बिट |
|
|
48 मेगाहर्ट्ज |
|
|
37 आई/ओ |
|
|
10 केबी |
|
|
2 वी |
|
|
3.6 वी |
|
|
- 40 C |
|
|
+ 85 C |
|
ऊँचाईः |
1.4 मिमी |
|
इंटरफ़ेस प्रकारः |
आई2सी, एसपीआई, यूएसएआरटी, यूएसबी |
|
लम्बाईः |
7 मिमी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
एडीसी चैनलों की संख्याः |
10 चैनल |
|
टाइमर/काउंटर्स की संख्याः |
3 टाइमर |
|
चौड़ाईः |
7 मिमी |
|
इकाई भारः |
181.700 मिलीग्राम |
STM32F102C8T6 की विशेषताएं
कोरः Arm® 32-बिट Cortex®-M3 CPU
48 मेगाहर्ट्ज अधिकतम आवृत्ति, 0 WS मेमोरी एक्सेस पर 1.25 डीएमआईपीएस/एमएचजेड (ड्राइस्टोन 2.1) प्रदर्शन
एकल चक्र गुणा और हार्डवेयर विभाजन
यादें
फ्लैश मेमोरी के 64 या 128 केबाइट
10 या 16 केबाइट एसआरएएम
घड़ी, रीसेट और आपूर्ति प्रबंधन
2.0 से 3.6 वी एप्लिकेशन सप्लाई और आई/ओ
पीओआर, पीडीआर और प्रोग्राम करने योग्य वोल्टेज डिटेक्टर (पीवीडी)
4 से 16 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर
आंतरिक 8 मेगाहर्ट्ज कारखाना-ट्रिम्ड आरसी
आंतरिक 40 kHz आरसी
सीपीयू घड़ी के लिए पीएलएल
कैलिब्रेशन के साथ आरटीसी के लिए 32 केएचजेड ऑसिलेटर
कम शक्ति
स्लीप, स्टॉप और स्टैंडबाय मोड
आरटीसी और बैकअप रजिस्टरों के लिए वीबीएटी आपूर्ति
डिबग मोड
सीरियल वायर डिबग (SWD) और JTAG इंटरफेस
डीएमए
7-चैनल डीएमए नियंत्रक
समर्थित परिधीय उपकरणः टाइमर, एडीसी, एसपीआई, आई2सी और यूएसएआरटी
1 × 12-बिट, 1.2 μs A/D कनवर्टर (16 चैनल तक)
रूपांतरण सीमाः 0 से 3.6 वी
तापमान सेंसर
51 तक तेज़ I/O पोर्ट
37/51 आई/ओ सभी 16 बाहरी अवरोधन वेक्टरों पर मैप करने योग्य और लगभग सभी 5 वी-सहिष्णु
छह टाइमर तक
तीन 16-बिट टाइमर, प्रत्येक चार आईसी/ओसी/पीडब्ल्यूएम या पल्स काउंटर के साथ
दो वॉचडॉग टाइमर (स्वतंत्र और विंडो)
सिस्टिक टाइमरः 24-बिट डाउनकाउंटर
आठ संचार इंटरफेस तक
दो I2C इंटरफेस तक (SMBus/PMBus)
तीन यूएसएआरटी तक (आईएसओ 7816 इंटरफेस, लिन, इरडा क्षमता, मॉडम नियंत्रण)
दो एसपीआई (12 एमबीटी/सेकंड) तक
एक यूएसबी 2.0 पूर्ण गति इंटरफ़ेस
CRC गणना इकाई, 96-बिट अद्वितीय आईडी
इकोपैक पैकेज
