उत्पाद विवरण:
|
| भाग संख्या: | UCC27524ADR | ड्राइवरों की संख्या:: | 2 ड्राइवर |
|---|---|---|---|
| आउटपुट की संख्या:: | 2 आउटपुट | आउटपुट करेंट:: | 5 ए |
| आपूर्ति वोल्टेज - न्यूनतम:: | 4.5 वी | आपूर्ति वोल्टेज - अधिकतम:: | 18 वि |

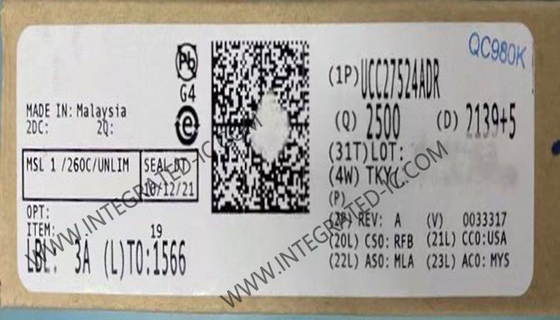

UCC27524ADR नकारात्मक इनपुट वोल्टेज क्षमता के साथ एकीकृत सर्किट चिप उच्च गति कम पक्ष गेट ड्राइवर
UCC27524ADR का उत्पाद विवरण
UCC27524ADR डिवाइस एक दो-चैनल, उच्च गति, कम पक्ष, गेट-ड्राइवर डिवाइस है जो MOSFET और IGBT पावर स्विच को प्रभावी ढंग से ड्राइव करने में सक्षम है। UCC27524ADR UCC2752x परिवार का एक संस्करण है।UCC27524ADR बढ़ी हुई मजबूती के लिए इनपुट पिन पर सीधे ₹5V को संभालने की क्षमता जोड़ता है. UCC27524ADR एक दोहरी गैर-inverting ड्राइवर है. the UCC27524ADR is capable of delivering high-peak current pulses of up to 5A source and 5A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay typically 17nsइसके अतिरिक्त, ड्राइवरों में दो चैनलों के बीच मेल खाने वाली आंतरिक प्रसार देरी होती है जो महत्वपूर्ण समय के साथ दो-गेट ड्राइव की आवश्यकता वाले अनुप्रयोगों के लिए बहुत उपयुक्त है,जैसे सिंक्रोनस रेक्टिफायरयह दो चैनलों को समानांतर में जोड़ने में भी सक्षम बनाता है ताकि वर्तमान-ड्राइव क्षमता को प्रभावी ढंग से बढ़ाया जा सके या एकल इनपुट सिग्नल के साथ समानांतर में दो स्विच चलाए जा सकें।इनपुट पिन की सीमाएं टीटीएल और सीएमओएस संगत निम्न वोल्टेज तर्क पर आधारित हैं, जो वीडीडी आपूर्ति वोल्टेज से स्थिर और स्वतंत्र है। उच्च और निम्न सीमाओं के बीच व्यापक हिस्टेरेसिस उत्कृष्ट शोर प्रतिरोध प्रदान करता है।
UCC27524ADR के विनिर्देश
|
|
निचला पक्ष |
|
|
एसओआईसी-8 |
|
|
2 चालक |
|
|
2 आउटपुट |
|
|
5 ए |
|
|
4.5 वी |
|
|
18 वी |
|
|
नॉन-इंवर्टिंग |
|
|
7 एनएस |
|
|
7 एनएस |
|
|
- 40 C |
|
|
+ 140 C |
|
ऑपरेटिंग आपूर्ति वर्तमानः |
110 uA |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
4.5 वी से 18 वी तक |
|
इकाई भारः |
76 मिलीग्राम |
UCC27524ADR की विशेषताएं
उद्योग मानक पिन आउट
दो स्वतंत्र गेट-ड्राइव चैनल
5एक पीक स्रोत और सिंक-ड्राइव धारा
प्रत्येक आउटपुट के लिए स्वतंत्र-सक्षम कार्य
टीटीएल और सीएमओएस संगतता तर्क सीमा, आपूर्ति वोल्टेज से स्वतंत्र
उच्च शोर प्रतिरक्षा के लिए हाइस्टेरिक-लॉजिकल थ्रेशोल्ड
इनपुट पर नकारात्मक वोल्टेज (५ वी) को संभालने की क्षमता
इनपुट और सक्षम पिन-वोल्टेज स्तरों को वीडीडी पिन पूर्वाग्रह आपूर्ति वोल्टेज द्वारा प्रतिबंधित नहीं किया जाता है
4.5V से 18V एकल आपूर्ति सीमा
वीडीडी-यूवीएलओ के दौरान आउटपुट कम रखे गए (प्रवेश और बंद होने पर खराबी मुक्त संचालन सुनिश्चित करता है)
तेजी से फैलने की देरी (17ns विशिष्ट)
तेजी से उठने और गिरने का समय (आमतौर पर 6 और 10 सेकंड)
दो-चैनलों के बीच सामान्य देरी मिलान
दो आउटपुट उच्च ड्राइव वर्तमान के लिए समानांतर हैं
इनपुट फ्लोटिंग होने पर आउटपुट कम रखा जाता है
SOIC-8, HVSSOP-8 PowerPADTM पैकेज विकल्प
¥40 से 150°C के बीच के संचालन जंक्शन तापमान रेंज
UCC27524ADR के अनुप्रयोग
स्विच-मोड पावर सप्लाई
डीसी से डीसी कन्वर्टर्स
मोटर नियंत्रण, सौर ऊर्जा
GaN जैसे उभरते हुए व्यापक बैंड-गैप पावर उपकरणों के लिए गेट ड्राइव
