उत्पाद विवरण:
|
| भाग संख्या: | सीडीसीई913QPWRQ1 | प्रकार: | स्प्रेड स्पेक्ट्रम क्लॉक ड्राइवर |
|---|---|---|---|
| आवृत्ति - अधिकतम: | 230 मेगाहर्ट्ज | वोल्टेज - आपूर्ति: | 1.7V ~ 1.9V, 2.3V ~ 3.6V |
| अनुपात - इनपुटःआउटपुट: | 1:3 | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |

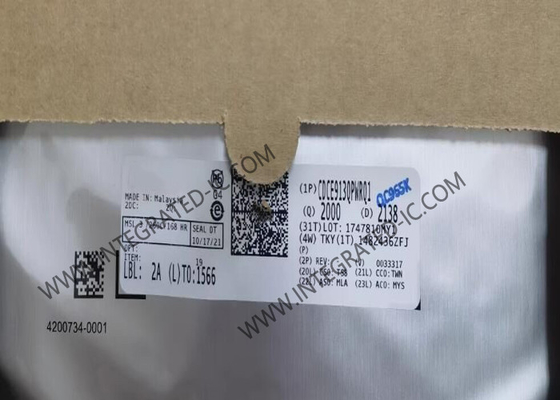

CDCE913QPWRQ1 एकीकृत सर्किट चिप प्रोग्राम करने योग्य 1-PLL VCXO क्लॉक सिंथेसाइज़र TSSOP-14
CDCE913QPWRQ1 का उत्पाद विवरण
CDCE913QPWRQ1 मॉड्यूलर, चरण-लॉक लूप (PLL) आधारित प्रोग्राम करने योग्य घड़ी सिंथेसाइज़र है। CDCE913QPWRQ1 लचीले और प्रोग्राम करने योग्य विकल्प प्रदान करता है, जैसे आउटपुट घड़ी, इनपुट सिग्नल,और नियंत्रण पिन.
CDCE913QPWRQ1 एक ही इनपुट आवृत्ति से तीन आउटपुट घड़ियों तक उत्पन्न करता है ताकि बोर्ड स्थान और लागत दोनों की बचत हो सके। इसके अतिरिक्त, कई आउटपुट के साथ,घड़ी जनरेटर एक घड़ी जनरेटर के साथ कई क्रिस्टल बदल सकते हैं.
CDCE913QPWRQ1 का विनिर्देश
| भाग संख्याः | CDCE913QPWRQ1 |
| 3 आउटपुट | |
| 230 MHz | |
| LVCMOS | |
| क्रिस्टल, LVCMOS | |
| टीएसएसओपी-14 | |
| 160 MHz | |
| 1.7 वी | |
| 1.9 वी | |
| - 40 °C | |
| + 125 °C | |
| एसएमडी/एसएमटी | |
| विशेषताएं: | I2C, एकीकृत EEPROM, पिन प्रोग्रामिंग, स्प्रेड स्पेक्ट्रम क्लॉकिंग (SSC) |
| ऑपरेटिंग आपूर्ति वर्तमानः | 11 mA |
| ऑपरेटिंग सप्लाई वोल्टेजः | 1.8 वी |
| उत्पाद का प्रकार: | घड़ी सिंथेसाइज़र/जिटर क्लीनर |
| प्रकारः | 1-PLL VCXO क्लॉक सिंथेसाइज़र |
CDCE913QPWRQ1 की विशेषताएं
• प्रणाली में प्रोग्राम करने की क्षमता और ईईपीआरओएम
सीरियल प्रोग्राम करने योग्य वाष्पशील रजिस्टर
ग्राहक सेटिंग्स को संग्रहीत करने के लिए गैर-अस्थिर EEPROM
• लचीली इनपुट क्लॉकिंग अवधारणा
बाहरी क्रिस्टलः 8MHz से 32MHz
चिप पर VCXO: खींच सीमा ± 150ppm
¢ एकल-अंत LVCMOS 160MHz तक
• 230 मेगाहर्ट्ज़ तक की स्वतंत्र चयन योग्य आउटपुट आवृत्ति
• कम शोर वाला पीएलएल कोर
PLL लूप फ़िल्टर घटकों को एकीकृत
कम पीरियड जिट (आमतौर पर 50ps)
• अलग-अलग आउटपुट आपूर्ति पिनः 3.3V और 2.5V
• लचीला घड़ी चालक
तीन उपयोगकर्ता-परिभाषित नियंत्रण इनपुट [S0, S1, S2], उदाहरण के लिए, SSC चयन, आवृत्ति स्विचिंग, आउटपुट सक्षम करें, या बिजली बंद करें
वीडियो, ऑडियो, यूएसबी, आईईईई1394, आरएफआईडी, ब्लूटूथ®, डब्ल्यूएलएएन, ईथरनेट और जीपीएस के लिए अत्यधिक सटीक घड़ियाँ उत्पन्न करता है
TI- DaVinciTM, OMAPTM, DSP के साथ उपयोग की जाने वाली सामान्य घड़ी आवृत्तियों का उत्पादन करता है
प्रोग्राम करने योग्य एसएससी मॉड्यूलेशन
0-पीपीएम घड़ी जनरेशन सक्षम करता है
• 1.8V डिवाइस पावर सप्लाई
• TSSOP में पैक किया गया
• सरल पीएलएल डिजाइन और प्रोग्रामिंग के लिए विकास और प्रोग्रामिंग किट (टीआई प्रो-क्लॉकTM)
CDCE913QPWRQ1 के अनुप्रयोग
• समूह
• हेड यूनिट्स
• नेविगेशन सिस्टम
• उन्नत चालक सहायता प्रणाली (एडीएएस)
