उत्पाद विवरण:
|
| भाग संख्या: | बीक्यू24715आरजीआरआर | बैटरी प्रकार:: | लिथियम-आयन, लिथियम पॉलिमर |
|---|---|---|---|
| आउटपुट वोल्टेज:: | एडजस्टेबल | आउटपुट करेंट:: | 10:00 पूर्वाह्न |
| ऑपरेटिंग आपूर्ति वोल्टेज:: | 6 वी से 24 वी | इकाई का वज़न:: | 70 मिलीग्राम |

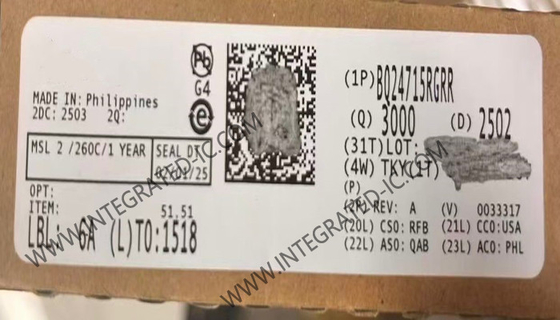

BQ24715RGRR एकीकृत सर्किट चिप बक बैटरी चार्ज नियंत्रक एन-चैनल एमओएसएफईटी चयनकर्ताओं के साथ
BQ24715RGRR का उत्पाद विवरण
BQ24715RGRR एक NVDC-1 सिंक्रोनस बैटरी चार्ज कंट्रोलर है जिसमें 2S या 3S लिथियम आयन बैटरी चार्जिंग अनुप्रयोगों के लिए कम शांत वर्तमान, उच्च प्रकाश भार दक्षता है, जो कम घटक संख्या प्रदान करता है।
पावर पथ प्रबंधन सिस्टम को बैटरी वोल्टेज पर विनियमित करने की अनुमति देता है लेकिन प्रोग्राम करने योग्य सिस्टम न्यूनतम वोल्टेज से नीचे नहीं गिरता है।
BQ24715RGRR पावर पथ प्रबंधन के लिए एन-चैनल ACFET और RBFET ड्राइवर प्रदान करता है। यह बाहरी पी-चैनल बैटरी FET का ड्राइवर भी प्रदान करता है। लूप मुआवजा पूरी तरह से एकीकृत है।
BQ24715RGRR के विनिर्देश
|
|
शुल्क प्रबंधन |
|
|
लिथियम आयन, लिथियम पॉलिमर |
|
|
समायोज्य |
|
|
10 ए |
|
|
6 वी से 24 वी तक |
|
|
VQFN-20 |
|
इकाई भारः |
70 मिलीग्राम |
BQ24715RGRR की विशेषताएं
6-24V इनपुट SMBus NVDC-1 2-3S बैटरी चार्जर नियंत्रक
सिस्टम बिना बैटरी या गहरे से डिस्चार्ज बैटरी के तुरंत काम करना
100 μs की अति-त्वरित क्षणिक प्रतिक्रिया
एनर्जी स्टार और एआरपी लोट6 को पूरा करने के लिए 20 एमए लोड पर 500 μA का अल्ट्रा-लो क्विजेंट करंट और उच्च पीएफएम लाइट लोड दक्षता 80%
स्विचिंग आवृत्तिः 600kHz/800kHz/1MHz
उच्च सटीकता के साथ प्रोग्राम करने योग्य प्रणाली/चार्ज वोल्टेज (16 एमवी/चरण), इनपुट/चार्ज करंट (64 एमए/चरण)
±0.5% चार्ज वोल्टेज विनियमन
± 3% इनपुट/चार्ज वर्तमान विनियमन
± 2% 40x इनपुट/16x डिस्चार्ज करंट मॉनिटर आउटपुट
बैटरी सीख फ़ंक्शन का समर्थन करें
गहराई से डिस्चार्ज बैटरी या बैटरी के बिना सीपीयू प्रदर्शन को अधिकतम करें
एकीकृत NMOS ACFET और RBFET ड्राइवर
20-पिन 3.5 × 3.5 मिमी2 QFN पैकेज
BQ24715RGRR के अनुप्रयोग
अल्ट्राबुक, नोटबुक और टैबलेट पीसी
औद्योगिक और चिकित्सा उपकरण
पोर्टेबल उपकरण
