उत्पाद विवरण:
|
| भाग संख्या: | STM32F103CBT6 | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम 3 |
|---|---|---|---|
| कोर आकार: | 32-बिट सिंगल-कोर | गति: | 72 मेगाहर्ट्ज |
| आई/ओ की संख्या: | 37 | कार्यक्रम स्मृति आकार: | 128केबी (128के x 8) |

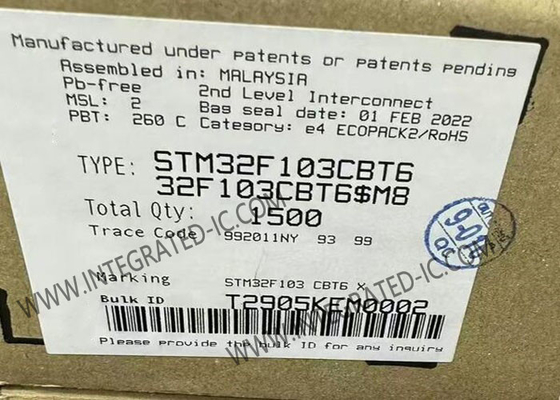

STM32F103CBT6 माइक्रोकंट्रोलर MCU 72MHz 32-बिट सिंगल कोर ARM कॉर्टेक्स M3 माइक्रोकंट्रोलर
STM32F103CBT6 का उत्पाद विवरण
STM32F103CBT6 मध्यम घनत्व प्रदर्शन लाइन Arm® आधारित 32-बिट माइक्रोकंट्रोलर है।
STM32F103CBT6 मध्यम घनत्व प्रदर्शन लाइन परिवार में उच्च प्रदर्शन Arm® Cortex®-M3 32-बिट RISC कोर शामिल है जो 72 मेगाहर्ट्ज आवृत्ति पर काम करता है,उच्च गति एम्बेडेड मेमोरी (फ्लैश मेमोरी 128 Kbytes तक और SRAM 20 Kbytes तक), और दो एपीबी बसों से जुड़े उन्नत आई/ओ और परिधीय उपकरणों की एक विस्तृत श्रृंखला।
STM32F103CBT6 का विनिर्देश
| भाग संख्याः | STM32F103CBT6 |
| एसएमडी/एसएमटी | |
| LQFP-48 | |
| एआरएम कॉर्टेक्स एम3 | |
| 128 केबी | |
| 32 बिट | |
| 12 बिट | |
| 72 मेगाहर्ट्ज़ | |
| 37 आई/ओ | |
| 20 kB | |
| 2 वी | |
| 3.6 वी | |
| - 40 °C | |
| + 85 °C | |
| इंटरफ़ेस प्रकारः | CAN, I2C, SPI, USART, USB |
| एडीसी चैनलों की संख्याः | 10 चैनल |
| टाइमर/काउंटर्स की संख्याः | 4 टाइमर |
| प्रोसेसर श्रृंखलाः | एआरएम कॉर्टेक्स एम |
STM32F103CBT6 की विशेषताएं
Arm® 32-बिट Cortex®-M3 CPU कोर
अधिकतम आवृत्ति 72 मेगाहर्ट्ज, 1.25 डीएमआईपीएस/मेगाहर्ट्ज (ड्राइस्टोन 2.1) प्रदर्शन 0 प्रतीक्षा अवस्था मेमोरी पहुँच पर
एक चक्र गुणा और हार्डवेयर विभाजन
यादें
फ्लैश मेमोरी के 64 या 128 केबाइट
20 केबाइट एसआरएएम
घड़ी, रीसेट और आपूर्ति प्रबंधन
∙ 2.0 से 3.6 वी एप्लिकेशन सप्लाई और आई/ओ
POR, PDR और प्रोग्राम करने योग्य वोल्टेज डिटेक्टर (PVD)
4 से 16 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर
आंतरिक 8 मेगाहर्ट्ज कारखाना-ट्रिमिंग आरसी
आंतरिक 40 किलोहर्ट्ज आरसी
सीपीयू घड़ी के लिए पीएलएल
कैलिब्रेशन के साथ आरटीसी के लिए 32 केएचजेड ऑसिलेटर
कम शक्ति वाला
स्लीप, स्टॉप और स्टैंडबाय मोड
आरटीसी और बैकअप रजिस्टरों के लिए वीबीएटी आपूर्ति
2x 12-बिट, 1 μs A/D कन्वर्टर्स (16 चैनल तक)
परिवर्तनीय सीमाः 0 से 3.6 वी
दोहरी नमूना और पकड़ की क्षमता
तापमान सेंसर
डीएमए
7 चैनल डीएमए नियंत्रक
समर्थित परिधीय उपकरणः टाइमर, एडीसी, एसपीआई, आई2सी और यूएसएआरटी
80 तक फास्ट आई/ओ पोर्ट
26/37/51/80 आई/ओ, सभी 16 बाहरी अवरोधन वैक्टरों पर मैप करने योग्य और लगभग सभी 5 वी सहिष्णु
नौ संचार इंटरफेस तक
दो I2C इंटरफेस तक (SMBus/PMBus®)
तीन यूएसएआरटी तक (आईएसओ 7816 इंटरफेस, लिन, इरडा क्षमता, मॉडम नियंत्रण)
दो एसपीआई (18 एमबीटी/सेकंड) तक
CAN इंटरफेस (2.0B सक्रिय)
यूएसबी 2.0 फुल स्पीड इंटरफ़ेस
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| ACS715ELCTR-30A-T | 8-एसओआईसी |
| ACS715LLCTR-30A-T | 8-एसओआईसी |
| ACS781LLRTR-050U-T | 7-पीएसओएफ |
| ACS710KLATR-12CB-T | 16-एसओआईसी |
| ACS71240KEXBLT-030B5 | 12-PowerWFQFN |
| ACS714ELCTR-05B-T | 8-एसओआईसी |
| A89303KETSR-J | 32-QFN |
| A31315LLUBTR-XZ-S-AR-10 | टीएसएसओपी-14 |
| A31315LOLATR-XZ-S-AR-10 | 8-एसओआईसी |
| A31315LOLATR-XY-S-SE-10 | 8-एसओआईसी |
| A31315LLUBTR-XZ-S-SE-10 | टीएसएसओपी-14 |
| A31315LOLATR-XZ-S-SE-10 | 8-एसओआईसी |
| A31315LOLATR-XY-S-AR-10 | 8-एसओआईसी |
| NTBG014N120M3P | D2PAK-7 |
| NTHL022N120M3S | TO-247-3 |
| NTH4L075N065SC1 | TO-247-4 |
| NTH4L025N065SC1 | TO-247-4 |
| NTBG060N065SC1 | D2PAK-7 |
| NTBG025N065SC1 | D2PAK-7 |
| BUK9M20-60ELX | LFPAK33 |
| BUK9M67-60ELX | LFPAK33 |
| BUK9Y13-60ELX | LFPAK56 |
| BUK9Y22-60ELX | LFPAK56 |
| BUK9Y7R0-60ELX | LFPAK56 |
| BUK9Y8R8-60ELX | LFPAK56 |
| BUK9M31-60ELX | LFPAK33 |
| BUK4D122-20PX | 6-UDFN |
| BUK9K25-40RAX | LFPAK56D |
| BUK9K35-60RAX | LFPAK56D |
| BUK9K52-60RAX | LFPAK56D |
