उत्पाद विवरण:
|
| भाग संख्या: | MEC1701Q-C2-SZ | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम 4 |
|---|---|---|---|
| रैम का आकार: | 480K x 8 | आई/ओ की संख्या: | 123 |
| वोल्टेज - आपूर्ति: | 1.71 वी ~ 3.465 वी | आवेदन: | कीबोर्ड और एंबेडेड कंट्रोलर |

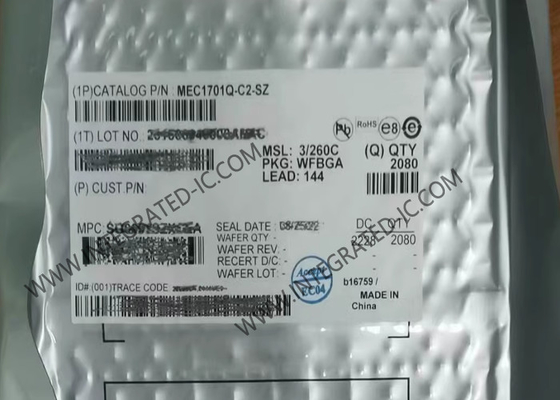

MEC1701Q-C2-SZ लैपटॉप पीसी के लिए एकीकृत सर्किट चिप कीबोर्ड और एम्बेडेड कंट्रोलर
MEC1701Q-C2-SZ का उत्पाद विवरण
MEC1701Q-C2-SZ नोटबुक और टैबलेट प्लेटफार्मों के लिए अनुकूलित कीबोर्ड और एम्बेडेड नियंत्रक डिजाइन है।MEC1701Q-C2-SZ कोड और डेटा के लिए एक करीबी जुड़ा SRAM के साथ एक 32-बिट ARM कॉर्टेक्स M4F माइक्रोकंट्रोलर कोर शामिल हैएक सुरक्षित बूटलोडर का उपयोग सिस्टम के साझा SPI फ्लैश डिवाइस से कस्टम फर्मवेयर छवि डाउनलोड करने के लिए किया जाता है, जिससे सिस्टम डिजाइनर डिवाइस के व्यवहार को अनुकूलित कर सकते हैं।
MEC1701Q-C2-SZ का विनिर्देश
| भाग संख्याः | MEC1701Q-C2-SZ |
| एसएमडी/एसएमटी | |
| WFBGA-144 | |
| I/O नियंत्रक | |
| सीरियल | |
| 123 आई/ओ | |
| 3.465 वी | |
| 1.71 वी | |
| 0 °C | |
| + 70 °C | |
| डेटा बस चौड़ाईः | 32 बिट |
| एम्बेडेड विकल्पः | सम्मिलित |
| एफएसबी समताः | समता |
| एकीकृत ग्राफिक्सः | बिना ग्राफिक्स के |
| बंदरगाहों की संख्याः | 4 पोर्ट |
| टाइमर/काउंटर्स की संख्याः | 10 टाइमर |
| ऑपरेटिंग सप्लाई वोल्टेजः | 1.8 वी, 3.3 वी |
| पीसीआईई संशोधनः | पुनरावलोकन 3.0 |
| पीडी - शक्ति विसर्जन: | 69.3 mW |
| उत्पाद का प्रकार: | आई/ओ नियंत्रक इंटरफ़ेस आईसी |
MEC1701Q-C2-SZ की विशेषताएं
• GPIO और कोर लॉजिक 3.3V और 1.8V ऑपरेशन का समर्थन करता है।
• एनालॉग और पीएलएल केवल 3.3V ऑपरेशन हैं।
• एआरएम® कॉर्टेक्स®-एम4 प्रोसेसर कोर
- 32-बिट एआरएम v7-M निर्देश सेट आर्किटेक्चर
- हार्डवेयर फ्लोटिंग पॉइंट यूनिट (FPU)
- एकल 4GByte पता स्थान (वॉन न्यूमैन मॉडल)
- लिटिल-एंडियन बाइट ऑर्डरिंग
- बिट-बैंडिंग सुविधा शामिल है
- NVIC नेस्टेड वेक्टर इंटरप्ट कंट्रोलर
• आंतरिक स्मृति
- 64k बूट ROM
- SRAM के दो ब्लॉक, कुल 256KB, 320KB या 480KB
- 128 बाइट बैटरी संचालित SRAM
- गैर अस्थिर पढ़ने/लिखने की स्मृति
• चार ईसी आधारित एसएमबस 2.0 होस्ट नियंत्रक
• पांच स्वतंत्र हार्डवेयर संचालित PS/2 पोर्ट
• दो सामान्य प्रयोजन सीरियल परिधीय इंटरफ़ेस नियंत्रक (ECGP-SPI)
• घड़ी जनरेटर
- 32.768KHz घड़ी स्रोत
- प्रोग्रामेबल क्लॉक पावर मैनेजमेंट नियंत्रण और वितरण
- 48 मेगाहर्ट्ज PLL
• पैकेज
- 144 पिन WFBGA RoHS अनुपालन पैकेज
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| ACS71240LLCBTR-045B5 | एसओपी8 |
| ACS780KLRTR-150B-T | पीएसओएफ-7 |
| ACS773LCB-PFF-T | सीबी-5 |
| ACS70331EOLCTR-2P5B3 | एसओपी-8 |
| ACS711ELCTR-12AB-T | एसओपी-8 |
| ACS724LLCTR-30AU-T | एसओपी-8 |
| ACS37800KMACTR-030B3-SPI | एसओपी16 |
| ACS724LMATR-20AB-T | एसओपी16 |
| ACS37002LMABTR-050B5 | SOIC16 |
| ACS37002LMCATR-066B5 | SOIC16 |
| ACS71240LLCBTR-050U5 | एसओपी8 |
| ACS732KMATR-65AB-T | एसओपी16 |
| ACS70331EOLCTR-2P5U3 | एसओपी-8 |
| ACS770ECB-200B-PFF-T | 5-सीबी मॉड्यूल |
| ACS70331EOLCTR-005B3 | एसओपी-8 |
| ACS37002LMABTR-066B5 | SOIC16 |
| ACS773ECB-200B-PFF-T | सीबी-5 |
| ACS724LLCTR-10AU-T | एसओपी-8 |
| ACS725KMATR-30AB-T | एसओपी-16 |
| ACS37003KMCATR-050B5 | एसओआईसी-16 |
| ACS718KMATR-20B-T | एसओआईसी-16 |
| ACS772LCB-050B-SMT-T | सीबी-5 |
| ACS772KCB-150B-SMT-T | सीबी-5 |
| ACS773LCB-100B-SMT-T | सीबी-5 |
| ACS37003KMCATR-085B5 | एसओआईसी-16 |
| ACS37003KMCATR-180B5 | एसओआईसी-16 |
| ACS725LMATR-40AB-T | 16-एसओआईसी |
| ACS758LCB-050U-PFF-T | 5-सीबी मॉड्यूल |
| ACS732KLATR-40AB-T | 16-एसओआईसी |
| ACS716KLATR-25CB-NL-T | 16-एसओआईसी |
