उत्पाद विवरण:
|
| भाग संख्या: | ADS1293CISQ | संकल्पः: | 24 बिट |
|---|---|---|---|
| नमूना दर:: | 25.6 कि.एस./से. | चैनलों की संख्या:: | 3 चैनल |
| इंटरफ़ेस प्रकार:: | सीरियल, 4-वायर, एसपीआई | आपूर्ति वोल्टेज - अधिकतम:: | 5.5 वी |

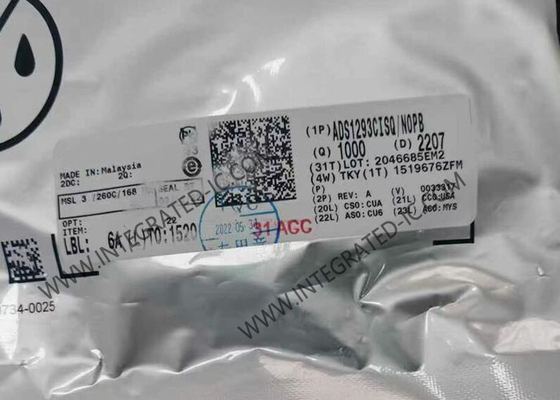

ADS1293CISQ एकीकृत सर्किट चिप बायोपोटेंशियल माप के लिए कम शक्ति 3-चैनल 24-बिट एनालॉग फ्रंट-एंड
ADS1293CISQ का उत्पाद विवरण
ADS1293CISQ में पोर्टेबल, कम बिजली वाले चिकित्सा, खेल और फिटनेस इलेक्ट्रोकार्डियोग्राम (ईसीजी) अनुप्रयोगों में आम तौर पर आवश्यक सभी विशेषताएं शामिल हैं।उच्च स्तर के एकीकरण और असाधारण प्रदर्शन के साथ, ADS1293CISQ काफी कम आकार, शक्ति और कुल लागत पर स्केलेबल चिकित्सा उपकरण प्रणाली बनाने में सक्षम बनाता है।
ADS1293CISQ में तीन उच्च-रिज़ॉल्यूशन चैनल हैं जो 25.6 kps तक काम करने में सक्षम हैं।प्रत्येक चैनल को एक विशिष्ट नमूना दर और बैंडविड्थ के लिए स्वतंत्र रूप से प्रोग्राम किया जा सकता है जिससे उपयोगकर्ताओं को प्रदर्शन और शक्ति के लिए कॉन्फ़िगरेशन को अनुकूलित करने की अनुमति मिलती हैसभी इनपुट पिन में ईएमआई फ़िल्टर शामिल है और एक लचीले रूटिंग स्विच के माध्यम से किसी भी चैनल को रूट किया जा सकता है। लचीला रूटिंग स्वतंत्र लीड-ऑफ डिटेक्शन, राइट-लेग ड्राइव,और विल्सन/गोल्डबर्गर संदर्भ टर्मिनल जनरेशन के लिए बाहरी रूप से पुनः कनेक्ट करने की आवश्यकता के बिनाएक चौथा चैनल उन अनुप्रयोगों के लिए बाहरी एनालॉग गति का पता लगाने की अनुमति देता है जो डिजिटल गति का पता लगाने का उपयोग नहीं करते हैं।
ADS1293CISQ का विनिर्देश
|
|
24 बिट |
|
|
25.6 kS/s |
|
|
3 चैनल |
|
|
सीरियल, 4-वायर, एसपीआई |
|
|
5.5 वी |
|
|
2.7 वी |
|
|
- 20 सी |
|
|
+ 85 C |
|
एनालॉग आपूर्ति वोल्टेजः |
2.7V से 5.5V तक |
|
वास्तुकला: |
सिग्मा-डेल्टा |
|
डिजिटल आपूर्ति वोल्टेजः |
1.65 वी से 3.6 वी तक |
|
विशेषताएं: |
ऑसिलेटर |
|
आईएनएल - एकीकृत गैर-रैखिकता: |
2 पीपीएम |
|
इनपुट प्रकारः |
अंतर |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
कन्वर्टर्स की संख्या: |
3 कनवर्टर |
|
ऑपरेटिंग आपूर्ति वर्तमानः |
600 एनए |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
2.7V से 5.5V तक |
|
बिजली की खपतः |
900 यूडब्ल्यू |
|
संदर्भ वोल्टेजः |
2.4 वी |
|
इकाई भारः |
63.700 मिलीग्राम |
ADS1293CISQ की विशेषता
तीन उच्च संकल्प डिजिटल ईसीजी चैनल के साथ
समवर्ती गति आउटपुट
ईएमआई-कठोर इनपुट
कम शक्तिः 0.3 mW/चैनल
इनपुट-रेफरल शोरः 7 μVpp (40-Hz बैंडविड्थ)
इनपुट बायस करंटः 175 पीए
डेटा दरः 25.6 kps तक
अंतर इनपुट वोल्टेज रेंजः ±400 mV
एनालॉग आपूर्ति वोल्टेजः 2.7V से 5.5V
डिजिटल I/O आपूर्ति वोल्टेजः 1.65 V से 3.6 V
दाहिने पैर के ड्राइव एम्पलीफायर
एसी और डीसी लीड ऑफ का पता लगाना
विल्सन और गोल्डबर्गर टर्मिनल
अवरोधित संचालित निदान के लिए अलार्म पिन
बैटरी वोल्टेज निगरानी
अंतर्निहित ऑसिलेटर और संदर्भ
लचीला पावर-डाउन और स्टैंडबाय मोड
ADS1293CISQ के अनुप्रयोग
पोर्टेबल 1/2/3/5/6/7/8/12-लीड ईसीजी
रोगी के महत्वपूर्ण लक्षणों की निगरानी: होल्टर, घटना, तनाव और टी-मेडिसिन
स्वचालित बाह्य डिफिब्रिलेटर
खेल और फिटनेस (हृदय की दर और ईसीजी)
