उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस22968डीपुर | आउटपुट कॉन्फ़िगरेशन: | उच्च पक्ष |
|---|---|---|---|
| वोल्टेज - भार: | 0.8 वी ~ 5.5 वी | वर्तमान - आउटपुट (अधिकतम): | 4 ए |
| आरडीएस ऑन (टाइप): | 27mOhm | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 105 डिग्री सेल्सियस (टीए) |

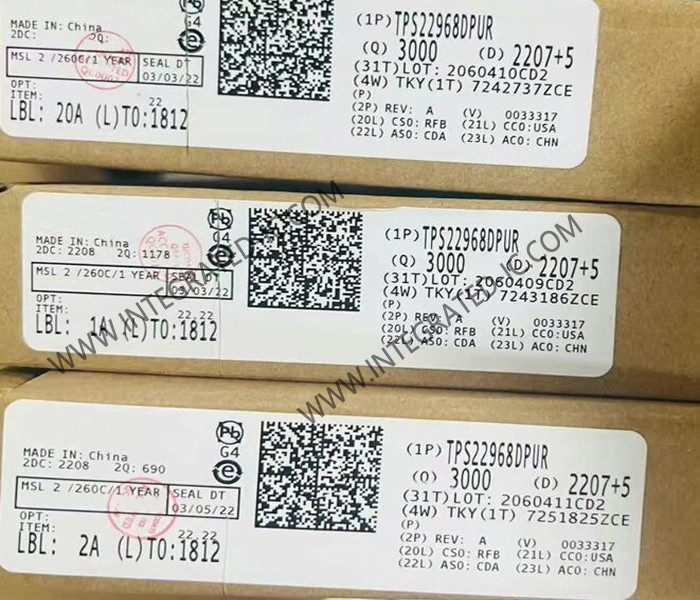

TPS22968DPUR एकीकृत सर्किट चिप डबल चैनल लोड स्विच WSON-14 पावर स्विच
TPS22968DPUR का उत्पाद विवरण
TPS22968DPUR एक छोटा, अल्ट्रा-लो RON, नियंत्रित चालू के साथ दो-चैनल लोड स्विच है। TPS22968DPUR में दो एन-चैनल MOSFETs होते हैं जो 0.8V से 5 तक की इनपुट वोल्टेज रेंज पर काम कर सकते हैं।5V और चैनल प्रति अधिकतम 4A की निरंतर धारा का समर्थन कर सकता है.
TPS22968DPUR का विनिर्देश
| भाग संख्याः | TPS22968DPUR |
| लोड स्विच | |
| 2 आउटपुट | |
| 4 ए | |
| 36 एमओएमएस | |
| 1.128 एमएस | |
| 5 हम | |
| 800 एमवी से 5.5 वी तक | |
| - 40 °C | |
| + 105 °C | |
| एसएमडी/एसएमटी | |
| WSON-14 | |
| उत्पाद: | लोड स्विच |
| उत्पाद का प्रकार: | पावर स्विच आईसी - पावर वितरण |
TPS22968DPUR की विशेषताएं
• एकीकृत दो-चैनल लोड स्विच
• इनपुट वोल्टेज रेंजः 0.8V से 5.5V
• वीबीआईएएस वोल्टेज रेंजः 2.5 वी से 5.5 वी
1S बैटरी कॉन्फ़िगरेशन के लिए आदर्श
• अति-कम आरओएन प्रतिरोध
VIN = 5 V पर RON = 27 mΩ (VBIAS = 5 V)
VIN = 3.3 V (VBIAS = 5 V) पर RON = 25 mΩ
VIN = 1.8 V (VBIAS = 5 V) पर RON = 25 mΩ
• 4-ए अधिकतम निरंतर स्विच करंट प्रति चैनल
• कम शांत धारा
VBIAS = 5 V (दोनों चैनलों) पर 55 μA
VBIAS = 5 V (एकल चैनल) पर 55 μA
• कम नियंत्रण इनपुट थ्रेशोल्ड 1.2 के उपयोग की अनुमति देता है,1.8-, 2.5-, 3.3-वोल्ट तर्क
• कॉन्फ़िगर करने योग्य उदय समय ((1)
• त्वरित आउटपुट डिस्चार्ज (QOD) (वैकल्पिक)
• थर्मल पैड के साथ SON 14-पिन पैकेज
• ईएसडी प्रदर्शन जेईडीईसी मानक के अनुसार परीक्षण किया गया
2 kV HBM और 1 kV CDM
• लच-अप प्रदर्शन 100 एमए प्रति जेईएसडी 78, कक्षा II से अधिक है
• जीपीआईओ सक्षम करें सक्रिय उच्च
TPS22968DPUR के अनुप्रयोग
• अल्ट्राबुकTM
• नोटबुक और नेटबुक
• टैबलेट
• उपभोक्ता इलेक्ट्रॉनिक्स
• सेट-टॉप बॉक्स
• दूरसंचार प्रणाली
टीपीएस22968डीपीयूआर की विशिष्ट अनुप्रयोग योजना
