उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस22990एनडीएमएलआर | आउटपुट की संख्या:: | 1 आउटपुट |
|---|---|---|---|
| आउटपुट करेंट:: | 10:00 पूर्वाह्न | प्रतिरोध पर - अधिकतम:: | 4.8 ओम |
| समय पर - अधिकतम:: | 34 हमें | ऑफ टाइम - मैक्स:: | 5.4 हमें |

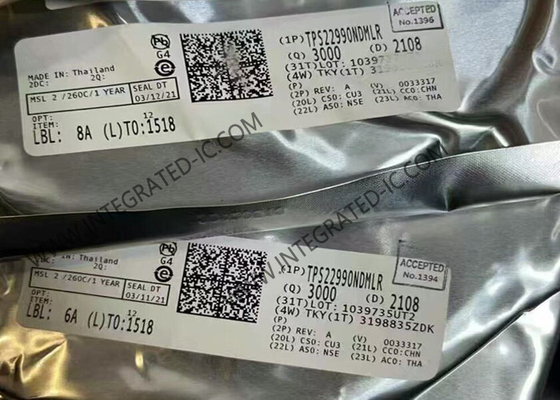

TPS22990NDMLR एकीकृत सर्किट चिप 5.5V 10A 3.9 mΩ ऑन-रेजिस्टेंस लोड स्विच आईसी
TPS22990NDMLR का उत्पाद विवरण
TPS22990NDMLR उपकरण एक नियंत्रित और समायोज्य चालू और एकीकृत पीजी संकेतक के साथ 3.9 एमओएच, एकल-चैनल लोड स्विच है।
टीपीएस22990एनडीएमएलआर उपकरणों में एन-चैनल एमओएसएफईटी होता है जो 0.6 वी से 5.5 वी तक इनपुट वोल्टेज रेंज में काम कर सकता है और 10 ए की अधिकतम निरंतर धारा का समर्थन कर सकता है।व्यापक इनपुट वोल्टेज रेंज और उच्च वर्तमान क्षमता उपकरणों को कई डिजाइनों और अंतिम उपकरणों में उपयोग करने की अनुमति देती है3.9-mΩ ऑन प्रतिरोध लोड स्विच के माध्यम से वोल्टेज गिरावट और लोड स्विच से बिजली की हानि को कम करता है।
TPS22990NDMLR का विनिर्देश
|
|
लोड स्विच |
|
|
1 आउटपुट |
|
|
10 ए |
|
|
4.8 एमओएमएस |
|
|
34 हम |
|
|
5.4 हमें |
|
|
600 एमवी से 5.5 वी तक |
|
|
- 40 C |
|
|
+ 105 C |
|
आपूर्ति वोल्टेज - अधिकतमः |
5.5 वी |
|
आपूर्ति वोल्टेज - मिन: |
600 एमवी |
|
इकाई भारः |
8.100 मिलीग्राम |
TPS22990NDMLR की विशेषता
एकीकृत एकल चैनल लोड स्विच
VBIAS वोल्टेज रेंजः 2.5V से 5.5V
VIN वोल्टेज रेंजः 0.6 V से VBIAS तक
प्रतिरोध पर
RON = 3.9 mΩ (सामान्य) VIN = 5 V पर
(VBIAS = 5 V)
RON = 3.9 mΩ (सामान्य) VIN = 3.3 V पर
(VBIAS = 3.3 V)
10-ए अधिकतम निरंतर स्विच करंट
शांत धारा
IQ,VBIAS = 63 μA VBIAS = 5 V पर
बंद करने का वर्तमान
आईएसडी,वीबीआईएएस = वीबीआईएएस = 5 वी पर 5.5 μA
ISD,VIN = 4 nA VBIAS = 5 V, VIN = 5 V पर
सीटी के माध्यम से नियंत्रित और समायोज्य स्लेव दर
पावर गुड (पीजी) सूचक
त्वरित आउटपुट डिस्चार्ज (QOD) (केवल TPS22990)
थर्मल पैड के साथ 3-मिमी × 2-मिमी SON 10-पिन पैकेज
ईएसडी प्रदर्शन जेईएसडी 22 के अनुसार परीक्षण किया गया
2-kV HBM और 1-kV CDM
TPS22990NDMLR के अनुप्रयोग
नोटबुक, क्रोमबुक और टैबलेट
डेस्कटॉप और औद्योगिक पीसी
सॉलिड स्टेट ड्राइव (एसएसडी)
सर्वर
दूरसंचार प्रणाली
