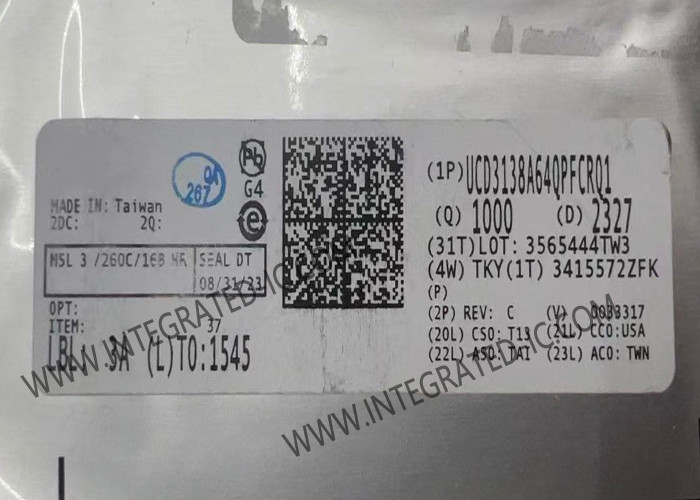

UCD3138A64QPFCRQ1 इंटीग्रेटेड सर्किट चिप

UCD3138A64QPFCRQ1 इंटीग्रेटेड सर्किट चिप

UCD3138A64QPFCRQ1 का उत्पाद विवरण
UCD3138A64QPFCRQ1 एक डिजिटल पावर सप्लाई कंट्रोलर है जो एकल चिप समाधान में एकीकरण और प्रदर्शन के बेहतर स्तर प्रदान करता है।


UCD3138A64QPFCRQ1 की विशेषता
64 kB और 128 kB UCD3138 परिवार का प्रोग्राम फ्लैश व्युत्पन्न
2-32 केबी या 4-32 केबी प्रोग्राम फ्लैश मेमोरी बैंक
एक बैंक से निष्पादन का समर्थन करता है, जबकि दूसरे को प्रोग्राम करता है
बिजली आपूर्ति बंद किए बिना फर्मवेयर अद्यतन करने की क्षमता
UCD3138 (+1 SPI, +1 I2C) की तुलना में अतिरिक्त संचार पोर्ट
फर्मवेयर अद्यतन के लिए बूट फ्लैश आधारित दोहरी मेमोरी छवि समर्थन
3 स्वतंत्र फीडबैक लूप तक का डिजिटल नियंत्रण
समर्पित पीआईडी आधारित हार्डवेयर
2-पोल/2-शून्य विन्यास योग्य, गैर-रैखिक नियंत्रण
अधिकतम 16 एमएसपीएस त्रुटि ए/डी कनवर्टर (ईएडीसी)
कॉन्फ़िगर करने योग्य रिज़ॉल्यूशन (मिनः 1mV/LSB)
8 गुना तक ओवरसैंपलिंग और अनुकूलन नमूना स्थिति
हार्डवेयर आधारित औसत (8 गुना तक)
14 बिट प्रभावी संदर्भ डीएसी
8 उच्च संकल्प डिजिटल पल्स चौड़ाई मॉड्यूलेटेड (DPWM) आउटपुट तक
250 पीएस पल्स चौड़ाई संकल्प
4 ns आवृत्ति और चरण संकल्प
समायोज्य चरण शिफ्ट और मृत-बैंड
चक्र-दर-चक्र कर्तव्य चक्र मिलान
2 मेगाहर्ट्ज तक स्विचिंग आवृत्ति
कॉन्फ़िगर करने योग्य ट्रेलिंग/लीडिंग/त्रिकोणीय मॉड्यूलेशन
आरटीसी समर्थन
विन्यास योग्य प्रतिक्रिया नियंत्रण
वोल्टेज, औसत धारा और पीक धारा मोड नियंत्रण
निरंतर धारा, निरंतर शक्ति
विन्यास योग्य एफएम, चरण शिफ्ट मॉड्यूलेशन और पीडब्ल्यूएम
तेज़, स्वचालित और सुचारू मोड स्विचिंग
आवृत्ति मॉड्यूलेशन और पीडब्ल्यूएम
चरण शिफ्ट मॉड्यूलेशन और पीडब्ल्यूएम
उच्च दक्षता और हल्के भार प्रबंधन
फट मोड और आदर्श डायोड अनुकरण
सिंक्रोनस रेक्टिफायर सॉफ्ट ऑन/ऑफ
कम आईसी स्टैंडबाय पावर
प्राथमिक साइड वोल्टेज सेंसर
चालू शेयर (औसत और मास्टर/स्लेव)
फ़ीचर समृद्ध दोष सुरक्षा विकल्प
7 एनालॉग / 4 डिजिटल तुलनाकर्ता,
चक्र-दर-चक्र धारा सीमित करना
प्रोग्राम करने योग्य रिक्त समय और गलती गिनती
बाहरी दोष इनपुट
एकाधिक UCD3138x उपकरणों के बीच DPWM तरंगों का सिंक्रनाइजेशन
15 चैनल, 12 बिट, 267 kps सामान्य प्रयोजन एडीसी
आंतरिक तापमान सेंसर
पूरी तरह से प्रोग्राम करने योग्य उच्च प्रदर्शन 31.25 मेगाहर्ट्ज, 32-बिट ARM7TDMI-S प्रोसेसर
64 केबी प्रोग्राम फ्लैश (2-32 केबी बैंक)
ईसीसी के साथ 2 केबी डेटा फ्लैश
8 केबी डेटा रैम
4 kB बूट ROM फर्मवेयर बूट लोड सक्षम करता है
संचार परिधीय उपकरण,
2 - I2C/PMBus इंटरफेस
2 - यूएआरटी, 1 - एसपीआई
चयन योग्य इनपुट पिन के साथ टाइमर कैप्चर
80-पिन क्यूएफपी पैकेज
ऑपरेटिंग तापमानः ¥40°C से 125°C
