उत्पाद विवरण:
|
| भाग संख्या: | SN8F5703JG | लचीला सीपीयू आवृत्ति: | 8MHz तक |
|---|---|---|---|
| व्यापक आपूर्ति वोल्टेज: | 1.8V - 5.5V | तापमान सीमा: | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| पैकेज: | QFN -24 | प्रकार: | 8051 माइक्रोकंट्रोलर को बढ़ाया |
| प्रमुखता देना: | QFN-24 माइक्रोकंट्रोलर एमसीयू,SN8F5703JG माइक्रोकंट्रोलर एमसीयू,8MHz माइक्रोकंट्रोलर एमसीयू |
||

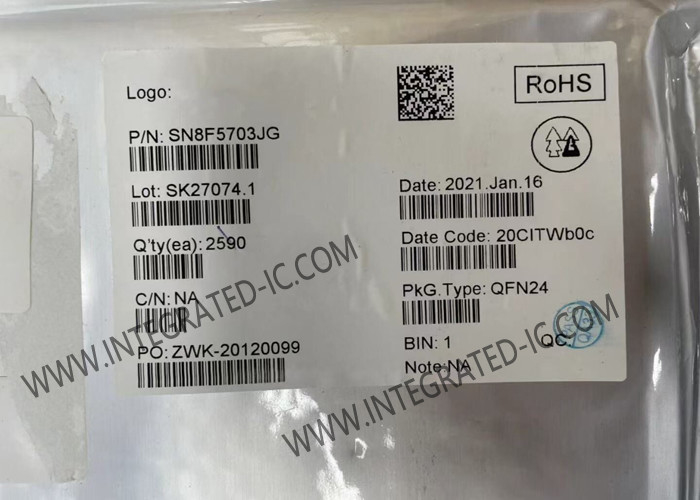

SN8F5703JG माइक्रोकंट्रोलर MCU 8MHz 8051-आधारित माइक्रोकंट्रोलर IC QFN-24
SN8F5703JG का उत्पाद विवरण
SN8F5703JG 8MHz है, उन्नत 8051 माइक्रोकंट्रोलर आईसी, पैकेज QFN-24 है।
SN8F5703JG की विशेषताएं
निर्देश चक्र समय को कम करने के साथ उन्नत 8051 माइक्रोकंट्रोलर (12 गुना 80C51 तक)
- 8 मेगाहर्ट्ज़ तक की लचीली सीपीयू आवृत्ति
- आंतरिक 32MHz घड़ी जनरेटर (IHRC), 1MHz से 16MHz क्रिस्टल, और बाहरी सिंक्रोनस घड़ी स्रोत चयन
- 32.768 kHz क्रिस्टल के साथ वास्तविक समय घड़ी
सिस्टम में प्रोग्राम समर्थन के साथ 8KB गैर-विलायक फ्लैश मेमोरी (IROM)
256 बाइट्स आंतरिक रैम (आईआरएएम)
256 बाइट्स बाहरी रैम (एक्सआरएएम)
प्राथमिकता स्तर नियंत्रण और अद्वितीय विराम वेक्टरों के साथ 15 विराम स्रोत
- 13 आंतरिक अवरोध
- 2बाहरी अवरोधः INT0, INT1
- डीपीटीआर का 1 सेट
- 4 ऑपरेशन मोड के साथ 2 सेट 8/16-बिट टाइमर
- 4 तुलना आउटपुट (PWM) और कैप्चर चैनलों के साथ 16 बिट टाइमर का 1 सेट
1 सेट 16-बिट पीडब्ल्यूएम जनरेटरः
- प्रत्येक पीडब्ल्यूएम जनरेटर में इन्वर्टर और मृत-बैंड नियंत्रण के साथ 6 आउटपुट चैनल हैं
11 बाहरी और 2 आंतरिक चैनलों और 4 आंतरिक संदर्भ वोल्टेज के साथ 12-बिट SAR एडीसी
एसपीआई, यूएआरटी, आई2सीएसएमबीएस समर्थन के साथ इंटरफ़ेस
ऑन-चिप डिबग समर्थनः
- सिंगल-वायर डिबग इंटरफ़ेस
- 3 हार्डवेयर ब्रेकपॉइंट
- असीमित सॉफ्टवेयर ब्रेकपॉइंट
- ROM डेटा सुरक्षा/सुरक्षा
वॉचडॉग और प्रोग्राम करने योग्य बाहरी रीसेट
1.8V निम्न वोल्टेज डिटेक्टर
व्यापक आपूर्ति वोल्टेज (1.8 V ¥ 5.5 V) और तापमान (-40 °C से 85 °C)
SN8F5703JG के अनुप्रयोग
ब्रशलेस डीसी मोटर
घरेलू स्वचालन
घरेलू
SN8F5703JG के पिन असाइनमेंट
