उत्पाद विवरण:
|
| भाग संख्या: | LAN8720AI-सीपी | शिष्टाचार: | आरएमआईआई |
|---|---|---|---|
| ड्राइवरों/रिसीवरों की संख्या: | 2/2 | दोहरा: | भरा हुआ |
| वोल्टेज - आपूर्ति: | 1.6 वी ~ 3.6 वी | परिचालन तापमान: | -40°C ~ 85°C |

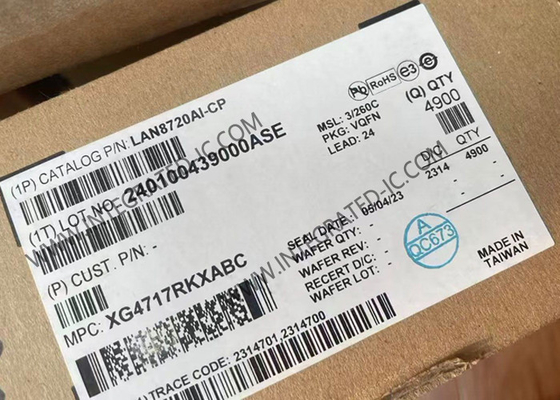

LAN8720AI-CP ईथरनेट आईसी ईथरनेट भौतिक परत ट्रांससीवर QFN-24 ईथरनेट PHYs
LAN8720AI-CP का उत्पाद विवरण
LAN8720AI-CP एक कम शक्ति वाला 10BASE-T/100BASE-TX भौतिक परत (PHY) ट्रांससीवर है जो IEEE 802.3-2005 मानकों के अनुरूप है।
LAN8720AI-CP एक मानक RMII इंटरफेस के माध्यम से एक ईथरनेट मैक के साथ संचार का समर्थन करता है।इसमें एक फुल-डुप्लेक्स 10 BASE-T/100BASE-TX ट्रांससीवर होता है और 10Mbps (10BASE-T) और 100Mbps (100BASE-TX) ऑपरेशन का समर्थन करता है.
LAN8720AI-CP स्वचालित रूप से सर्वोत्तम संभव गति और दोहरी संचालन मोड निर्धारित करने के लिए ऑटो-वार्तालाप को लागू करता है।एचपी ऑटो-एमडीआईएक्स समर्थन प्रत्यक्ष कनेक्ट या क्रॉस-ओवर लैन केबलों के उपयोग की अनुमति देता है.
LAN8720AI-CP का विनिर्देश
| भाग संख्याः | LAN8720AI-CP |
| एसएमडी/एसएमटी | |
| QFN-24 | |
| ईथरनेट ट्रांससीवर | |
| 10BASE-T, 100BASE-TX | |
| 1 ट्रांससीवर | |
| 10 एमबी/सेकंड, 100 एमबी/सेकंड | |
| MDI-X, RMII | |
| 1.14 वोल्ट | |
| 1.26 वी | |
| - 40 °C | |
| + 85 °C | |
| डुप्लेक्स: | पूर्ण डुप्लेक्स, आधा डुप्लेक्स |
LAN8720AI-CP की विशेषताएं
• उच्च प्रदर्शन 10/100 ईथरनेट ट्रांससीवर
- IEEE802.3/802.3u (फास्ट ईथरनेट) के अनुरूप
- ISO 802-3/IEEE 802.3 (10BASE-T) के अनुरूप
- लूप-बैक मोड
- ऑटो-वार्ता
- स्वचालित ध्रुवीयता का पता लगाने और सुधार
- लिंक स्थिति परिवर्तन जागृति का पता लगाने
- विक्रेता विशिष्ट रजिस्टर कार्य
- कम पिन गिनती RMII इंटरफ़ेस का समर्थन करता है
• पावर और आई/ओ
- विभिन्न कम शक्ति मोड
- एकीकृत पावर-ऑन रीसेट सर्किट
- दो स्थिति एलईडी आउटपुट
- EIA/JESD 78, वर्ग II के अनुसार लच-अप प्रदर्शन 150mA से अधिक
- एकल 3.3V आपूर्ति के साथ इस्तेमाल किया जा सकता है
• अन्य विशेषताएं
- कम BOM के लिए कम लागत वाले 25Mhz क्रिस्टल का उपयोग करने की क्षमता
• पैकेजिंग
- 24-पिन QFN/SQFN (4x4 मिमी) आरएमआईआई के साथ सीसा मुक्त RoHS अनुरूप पैकेज
• पर्यावरण
- विस्तारित वाणिज्यिक तापमान सीमा (0°C से +85°C)
- औद्योगिक तापमान सीमा संस्करण उपलब्ध (-40°C से +85°C)
LAN8720AI-CP की मुख्य विशेषताएं
• सिंगल-चिप ईथरनेट फिजिकल लेयर ट्रांससीवर (पीएचवाई)
• व्यापक फ्लेक्सपीडब्ल्यूआर® प्रौद्योगिकी
- लचीला ऊर्जा प्रबंधन वास्तुकला
- LVCMOS चर I/O वोल्टेज रेंजः +1.6V से +3.6V
- एकीकृत 1.2V नियामक
• एचपी ऑटो-एमडीआईएक्स समर्थन
• लघु 24-पिन QFN/SQFN सीसा मुक्त RoHS अनुरूप पैकेज (4 x 4 मिमी) ।
LAN8720AI-CP के अनुप्रयोग
• सेट-टॉप बॉक्स
• नेटवर्क प्रिंटर और सर्वर
• परीक्षण उपकरण
• मदरबोर्ड पर लैन
• एम्बेडेड दूरसंचार अनुप्रयोग
• वीडियो रिकॉर्डिंग/प्लेबैक सिस्टम
• केबल मॉडम/राउटर
• डीएसएल मॉडेम/रूटर
• डिजिटल वीडियो रिकॉर्डर
• आईपी और वीडियो फोन
• वायरलेस एक्सेस पॉइंट्स
• डिजिटल टेलीविजन
• डिजिटल मीडिया एडाप्टर/सर्वर
• गेमिंग कंसोल
• पीओई अनुप्रयोग
