उत्पाद विवरण:
|
| भाग संख्या: | TPS61150ADRCT | इनपुट वोल्टेज:: | 2.5 वी से 6 वी |
|---|---|---|---|
| इनपुट वोल्टेज - अधिकतम:: | 6 वि | इनपुट वोल्टेज - न्यूनतम:: | 2.5 वी |
| निम्न स्तर का आउटपुट करंट:: | 34 एमए | कार्यकारी आवृति:: | 1.2 मेगाहर्ट्ज |

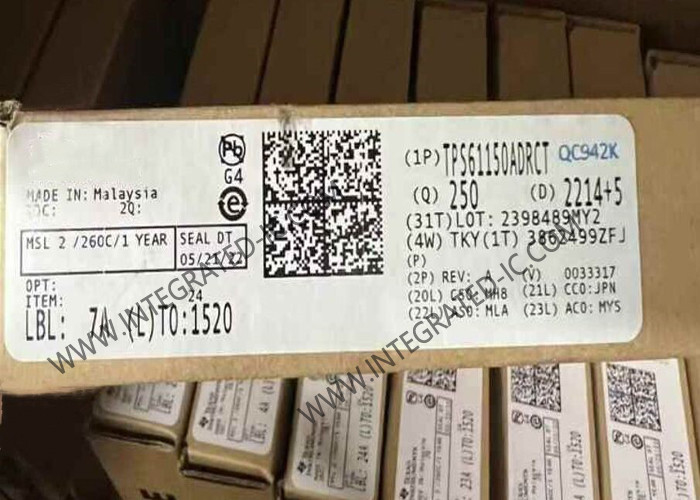

TPS61150ADRCT एकीकृत सर्किट चिप दोहरी आउटपुट बूस्ट WLED ड्राइवर एकल प्रेरक का उपयोग कर
TPS61150ADRCT का उत्पाद विवरण
TPS61150ADRCT WLEDs को चलाने के लिए दो विनियमित वर्तमान आउटपुट के साथ एक उच्च आवृत्ति बूस्ट कन्वर्टर है। प्रत्येक वर्तमान आउटपुट को बाहरी प्रतिरोधों के माध्यम से व्यक्तिगत रूप से प्रोग्राम किया जा सकता है।प्रत्येक आउटपुट के लिए समर्पित चयन पिन है, इसलिए दोनों आउटपुट अलग-अलग या एक साथ चालू किए जा सकते हैं। आउटपुट करंट को चयनित पिनों पर एक पल्स चौड़ाई मॉड्यूलेशन (पीडब्ल्यूएम) संकेत या आईएसईटी पिन पर एक एनालॉग वोल्टेज द्वारा कम किया जा सकता है।बूस्ट नियामक 1 पर चलता है.2 मेगाहर्ट्ज स्थिर स्विचिंग आवृत्ति आउटपुट लहर को कम करने और पीएफएम नियंत्रण से जुड़े श्रव्य शोर से बचने के लिए।
TPS61150ADRCT का विनिर्देश
|
विशेषताएं: |
एकीकृत स्विच |
|
इनपुट वोल्टेजः |
2.5 वी से 6 वी तक |
|
इनपुट वोल्टेज - अधिकतमः |
6 वी |
|
इनपुट वोल्टेज - मिन: |
2.5 वी |
|
निम्न स्तर आउटपुट वर्तमानः |
34 एमए |
|
अधिकतम संचालन तापमानः |
+ 85 C |
|
न्यूनतम संचालन तापमानः |
- 40 C |
|
चैनलों की संख्याः |
2 चैनल |
|
आउटपुट की संख्याः |
2 आउटपुट |
|
संचालन आवृत्तिः |
1.2 MHz |
|
आउटपुट करंटः |
700 एमए |
|
आउटपुट वोल्टेजः |
27 वी |
|
पीडी - शक्ति विसर्जन: |
370 एमडब्ल्यू |
|
इकाई भारः |
26.100 मिलीग्राम |
TPS61150ADRCT की विशेषताएं
2.5V से 6V इनपुट वोल्टेज रेंज
0.7A एकीकृत स्विच
अंतर्निहित पावर डायोड
1.2MHz फिक्स्ड पीडब्ल्यूएम आवृत्ति
व्यक्तिगत रूप से प्रोग्राम करने योग्य आउटपुट करंट
इनपुट-आउटपुट अलगाव
अंतर्निहित सॉफ्ट स्टार्ट
27V ओवरवोल्टेज सुरक्षा
15 एमए पर 3% दो वर्तमान स्ट्रिंग के बीच मिलान, टीपीएस 61150/1 से सुधार
83% तक की दक्षता
30kHz तक पीडब्ल्यूएम डिमिंग फ्रीक्वेंसी
10 पिन, 3 × 3 मिमी क्यूएफएन पैकेज में उपलब्ध है
TPS61150ADRCT के अनुप्रयोग
मीडिया फॉर्म फैक्टर डिस्प्ले के लिए 14 WLED ड्राइवर तक
क्लेम शेल फोन में उप और मुख्य डिस्प्ले बैकलाइट
पोर्टेबल उपकरण में डिस्प्ले और कीपैड बैकलाइट
