उत्पाद विवरण:
|
| भाग संख्या: | TLE8209-2E | आउटपुट स्विचिंग आवृत्ति: | 11 kHz तक |
|---|---|---|---|
| लो स्टैंडबाय करंट: | 8 µA टाइप। | पूर्ण पथ rdson: | 240 वर्ग मीटर |
| मौजूदा उत्पादन: | 8.6ए | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे) |
TLE8209-2E एकीकृत सर्किट चिप 8.6A SPI प्रोग्राम करने योग्य एच-ब्रिज आईसी PG-DSO-20
TLE8209-2E का उत्पाद विवरण
TLE8209-2E एक SPI प्रोग्राम करने योग्य एच-ब्रिज है, जिसे सुरक्षा के लिए महत्वपूर्ण ऑटोमोटिव अनुप्रयोगों में डीसी मोटर्स के नियंत्रण के लिए डिज़ाइन किया गया है। इसमें चार चयन योग्य धारा रेंज हैं,दो चयन योग्य हत्या दर सेटिंग और एसपीआई के माध्यम से व्यापक निदान.
TLE8209-2E डिजिटल आपूर्ति वोल्टेज VDD की निगरानी करता है और VDD ओवर- या अंडर-वोल्टेज के मामले में आउटपुट चरणों को बंद कर देता है।इस प्रकार डिजिटल नियंत्रण सर्किट की खराबी के मामले में एक सुरक्षित स्विच बंद पथ प्रदानचरम ताप स्थितियों में शक्ति अपव्यय को कम करने के लिए वर्तमान सीमा सीमा 165°C से अधिक जंक्शन तापमान के लिए रैखिक रूप से कम की जाती है।.दो अर्ध-पुलों का उपयोग दो अलग-अलग भारों जैसे कि सोलेनोइड्स या एक दिशात्मक डीसी मोटर्स को चलाने के लिए भी स्वतंत्र रूप से किया जा सकता है।
TLE8209-2E का विनिर्देश
|
मोटर प्रकार - एसी, डीसी
|
ब्रशलेस डीसी (बीएलडीसी)
|
|
कार्य
|
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज
|
|
आउटपुट कॉन्फ़िगरेशन
|
आधा पुल (3)
|
|
इंटरफेस
|
समानांतर
|
|
प्रौद्योगिकी
|
द्विध्रुवीय
|
|
आवेदन
|
फैन मोटर ड्राइवर
|
|
वर्तमान - आउटपुट
|
1.3A
|
|
वोल्टेज - आपूर्ति
|
7V ~ 22V
|
|
वोल्टेज - भार
|
5V ~ 22V
|
|
परिचालन तापमान
|
-30°C ~ 75°C (TA)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
24-LSOP (0.220", 5.60 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
24-एसएसओपी-जे
|
TLE8209-2E की विशेषताएं
1.5 से 8.6 ए टाइप से प्रोग्राम करने योग्य वर्तमान सीमा।
पूर्ण पथ RDSon 240 mΩ (आमतौर पर Tj=25°C पर)
ऑपरेटिंग बैटरी आपूर्ति वोल्टेज 4.5V से 28V तक
ऑपरेटिंग लॉजिक आपूर्ति वोल्टेज 4.4 से 5.25 वी
कम स्टैंडबाय करंट (8 μA typ.)
तर्क इनपुट टीटीएल/सीएमओएस संगत
सभी I/O पिन 18 V तक के ओवरवोल्टेज सहिष्णु
इनपुट सक्षम करें और अक्षम करें
शॉर्ट सर्किट और अतितापमान संरक्षण
वी.एस. कम वोल्टेज बंद
वीडीडी ओवर और अंडर वोल्टेज निगरानी
बंद स्थिति में खुले भार का पता लगाना
तापमान पर निर्भर करंट रिडक्शन
एसपीआई इंटरफ़ेस के माध्यम से व्यापक निदान क्षमताएं
एसपीआई के बिना बुनियादी निदान के लिए स्थिति ध्वज
एच-ब्रिज या दो स्वतंत्र अर्ध-ब्रिज के रूप में विन्यस्त
समानांतर इनपुट या एसपीआई के माध्यम से शक्ति चरणों का नियंत्रण
आउटपुट स्विचिंग आवृत्ति 11 kHz तक
एसपीआई के माध्यम से प्रोग्राम करने योग्य स्लीवरेट
उत्कृष्ट ईएमसी प्रदर्शन

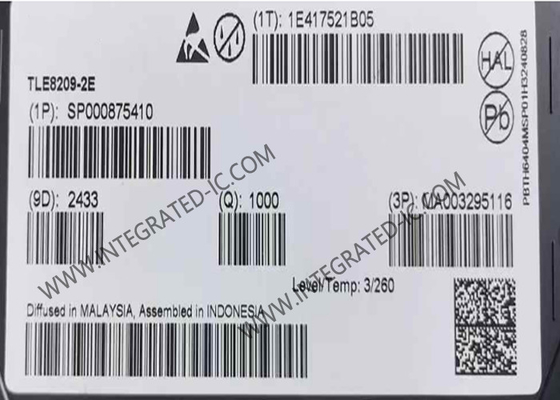

TLE8209-2E (PG-DSO-20-71) का पैकेज फोटो
