उत्पाद विवरण:
|
| भाग संख्या: | IR3550MTRPBF | प्रकार: | हाई-साइड, लो-साइड |
|---|---|---|---|
| आउटपुट करंट: | 60 ए | अधिकतम घड़ी आवृत्ति: | 1 मेगाहर्ट्ज |
| आउटपुट वोल्टेज: | 250 एमवी से 3.3 वी | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) |

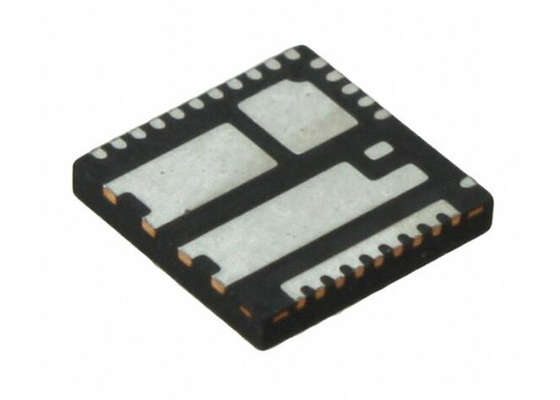

IR3550MTRPBF एकीकृत सर्किट चिप 60A एकीकृत पाउडरस्टेज PQFN-32 गेट ड्राइवर
IR3550MTRPBF का उत्पाद विवरण
IR3550MTRPBF एकीकृत PowIRstage® एक सिंक्रोनस बक गेट ड्राइवर है जो एक नियंत्रण MOSFET और एक एकीकृत Schottky डायोड के साथ एक सिंक्रोनस MOSFET के साथ सह-पैक किया गया है।यह पीसीबी लेआउट के लिए आंतरिक रूप से अनुकूलित है, गर्मी हस्तांतरण और ड्राइवर/एमओएसएफईटी टाइमिंग। कस्टम डिज़ाइन किए गए गेट ड्राइवर और एमओएसएफईटी संयोजन अत्याधुनिक सीपीयू द्वारा आवश्यक कम आउटपुट वोल्टेज पर उच्च दक्षता को सक्षम करते हैं,जीपीयू और डीडीआर मेमोरी डिजाइन.
IR3550MTRPBF का विनिर्देश
|
श्रृंखला
|
पॉवरस्टेज®
|
|
आउटपुट कॉन्फ़िगरेशन
|
आधा पुल
|
|
आवेदन
|
सिंक्रोनस बक कन्वर्टर्स, वोल्टेज रेगुलेटर
|
|
इंटरफेस
|
पीडब्ल्यूएम
|
|
भार प्रकार
|
प्रेरक
|
|
प्रौद्योगिकी
|
पावर एमओएसएफईटी
|
|
वर्तमान - आउटपुट/चैनल
|
60A
|
|
वर्तमान - पीक आउटपुट
|
90A
|
|
वोल्टेज - आपूर्ति
|
4.5V ~ 7V
|
|
वोल्टेज - भार
|
4.5V ~ 15V
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TJ)
|
|
विशेषताएं
|
बूटस्ट्रैप सर्किट, डायोड एमुलेशन, स्टेटस फ्लैग
|
|
दोष संरक्षण
|
अत्यधिक तापमान, शूट-थ्रू, यूवीएलओ
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
32-PowerVFQFN
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
32-PQFN (6x6)
|
IR3550MTRPBF की विशेषताएं
पीक दक्षता 1.2V पर 95% तक
एकीकृत ड्राइवर, नियंत्रण MOSFET, सिंक्रोनस MOSFET और Schottky डायोड
इनपुट वोल्टेज (VIN) ऑपरेटिंग रेंज 15V तक
आउटपुट वोल्टेज रेंज 0.25V से Vcc-2.5V या 5.5V तक यदि आंतरिक करंट सेंसर एम्पलीफायर का उपयोग नहीं किया जाता है
60 ए डीसी की आउटपुट करंट क्षमता
ऑपरेशन 1.0MHz तक
एकीकृत करंट सेंसर एम्पलीफायर
वोल्टेज लॉकआउट के तहत वीसीसी
थर्मल फ्लैग
बॉडी-ब्रेकिंग® लोड ट्रांजिट सपोर्ट
डायोड-एमुलेशन उच्च दक्षता मोड
3.3V पीडब्ल्यूएम तर्क और वीसीसी सहिष्णु के साथ संगत
इंटेल DrMOS V4 के अनुरूप।0
पीसीबी पदचिह्न IR3551 और IR3553 के अनुरूप
दक्ष द्विपक्षीय शीतलन
छोटा 6mm x 6mm x 0.9mm PQFN पैकेज
सीसा मुक्त RoHS अनुरूप पैकेज
IR3550MTRPBF के अनुप्रयोग
सीपीयू, जीपीयू और डीडीआर मेमोरी एरे के लिए वोल्टेज नियामक
उच्च धारा, कम प्रोफ़ाइल डीसी-डीसी कन्वर्टर्स
IR3550MTRPBF का मूल अनुप्रयोग सर्किट
