उत्पाद विवरण:
|
| भाग संख्या: | INA199C3RSWR | चैनलों की संख्या:: | 1 चैनल |
|---|---|---|---|
| जीबीपी - लाभ बैंडविड्थ उत्पाद:: | 14 किलोहर्ट्ज़ | वीसीएम - सामान्य मोड वोल्टेज:: | 12 वी |
| सीएमआरआर - सामान्य मोड अस्वीकृति अनुपात:: | 120 डीबी | इब - इनपुट पूर्वाग्रह वर्तमान:: | 28 यूए |

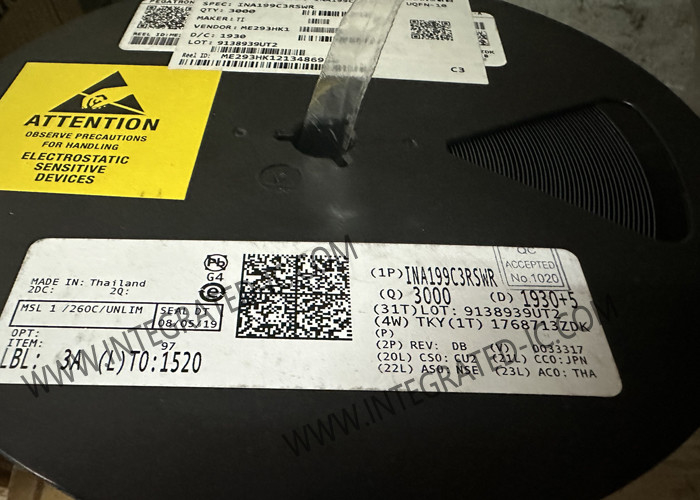

INA199C3RSWR इंटीग्रेटेड सर्किट चिप 26V द्विदिशीय वर्तमान संवेदन एम्पलीफायर
INA199C3RSWR का उत्पाद विवरण
INA199C3RSWR वोल्टेज-आउटपुट, करंट-शंट मॉनिटर्स (जिन्हें करंट-सेंस एम्पलीफायर भी कहा जाता है) का उपयोग सामान्यतः ओवरकंट्रेक्ट प्रोटेक्शन, सिस्टम ऑप्टिमाइजेशन के लिए प्रेसिजन-करंट माप के लिए किया जाता है,या बंद-लूप प्रतिक्रिया सर्किट में. इस श्रृंखला के उपकरणों को आपूर्ति वोल्टेज से स्वतंत्र ¥0.3 वी से 26 वी तक सामान्य मोड वोल्टेज पर शंट प्रतिरोधों में गिरावट का पता लगा सकता है। तीन निश्चित लाभ उपलब्ध हैंः 50 वी / वी, 100 वी / वी,और 200 वी/वीशून्य-ड्रिफ्ट वास्तुकला का कम ऑफसेट पूर्ण पैमाने पर 10 एमवी के रूप में कम शंट के माध्यम से अधिकतम बूंदों के साथ वर्तमान संवेदन को सक्षम बनाता है।
ये उपकरण एक एकल 2.7-V से 26-V बिजली की आपूर्ति से काम करते हैं, अधिकतम 100 μA की आपूर्ति करंट खींचते हैं। सभी संस्करणों को 40 °C से 125 °C तक निर्दिष्ट किया जाता है, और पतले UQFN-10 पैकेज में पेश किए जाते हैं।
INA199C3RSWR का विनिर्देश
|
|
1 चैनल |
|
|
14 kHz |
|
|
12 वी |
|
|
120 डीबी |
|
|
28 uA |
|
|
5 यूवी |
|
|
26 वी |
|
|
2.7 वी |
|
|
65 uA |
|
|
0०.०३ % |
|
|
- 40 C |
|
|
+ 125 C |
|
en - इनपुट वोल्टेज शोर घनत्वः |
25 nV/sqrt Hz |
|
विशेषताएं: |
द्विदिशात्मक, निम्न पक्ष में सक्षम |
|
आय/व्यय लाभः |
200 वी/वी |
|
आईओएस - इनपुट ऑफसेट करंटः |
20 एनए |
|
एसआर - स्लीव दर: |
400 mV/us |
|
इकाई भारः |
3.700 मिलीग्राम |
INA199C3RSWR की विशेषता
व्यापक सामान्य-मोड रेंजः ₹0.3 वी से 26 वी तक
ऑफसेट वोल्टेजः ±150 μV (अधिकतम) (10 एमवी पूर्ण पैमाने पर शंट ड्रॉप को सक्षम करता है)
सटीकता:
लाभ त्रुटि (अधिकतम तापमान से अधिक):
± 1% (C संस्करण)
±1.5% (ए और बी संस्करण)
0.5-μV/°C ऑफसेट बहाव (अधिकतम)
10-पीपीएम/°सी लाभ विचलन (अधिकतम)
लाभों का चयनःINA199x3: 200 V/V
शांत करंटः 100 μA (अधिकतम)
पैकेजः 10-पिन UQFN
INA199C3RSWR के अनुप्रयोग
नोटबुक कंप्यूटर
मोबाइल फोन
क्यू-अनुकूल वायरलेस चार्जिंग ट्रांसमीटर
दूरसंचार उपकरण
बिजली प्रबंधन
बैटरी चार्जर
