उत्पाद विवरण:
|
| भाग संख्या: | TMS320F28027PTT | मुख्य:: | C28x |
|---|---|---|---|
| कार्यक्रम स्मृति आकार:: | 64 केबी | डेटा रैम आकारः: | 12 केबी |
| डेटा बस चौड़ाई:: | 32 बिट | एडीसी संकल्प:: | 12 बिट |

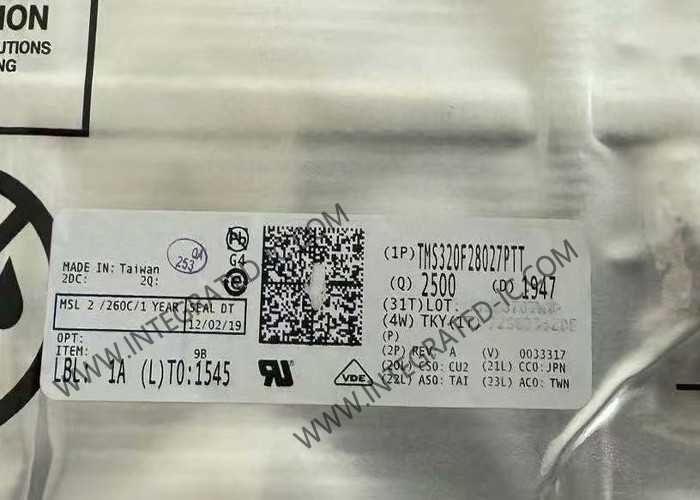

TMS320F28027PTT माइक्रोकंट्रोलर MCU 60MHz 64KB फ्लैश C2000TM 32-बिट MCU LQFP-48
TMS320F28027PTT का उत्पाद विवरण
C2000TM 32-बिट माइक्रोकंट्रोलर को प्रोसेसिंग, सेंसिंग और एक्ट्यूएशन के लिए अनुकूलित किया गया है ताकि औद्योगिक मोटर ड्राइव जैसे वास्तविक समय नियंत्रण अनुप्रयोगों में बंद-लूप प्रदर्शन में सुधार किया जा सके;सौर इन्वर्टर और डिजिटल पावरC2000 लाइन में प्रीमियम परफॉर्मेंस MCU और एंट्री परफॉर्मेंस MCU शामिल हैं।
TMS320F28027PTT माइक्रोकंट्रोलर कम पिन-काउंट उपकरणों में अत्यधिक एकीकृत नियंत्रण परिधीय उपकरणों के साथ जुड़े C28x कोर की शक्ति प्रदान करते हैं।यह परिवार कोड पिछले C28x आधारित कोड के साथ संगत है, और एक उच्च स्तर का एनालॉग एकीकरण भी प्रदान करता है।
TMS320F28027PTT का विनिर्देश
|
|
C28x |
|
|
६४ केबी |
|
|
12 केबी |
|
|
32 बिट |
|
|
12 बिट |
|
|
60 मेगाहर्ट्ज |
|
|
22 आई/ओ |
|
|
1.71 वी |
|
|
1.89 वी |
|
|
- 40 C |
|
|
+ 125 C |
|
ऊँचाईः |
1.4 मिमी |
|
इंटरफ़ेस प्रकारः |
I2C, SCI, SPI |
|
लम्बाईः |
7 मिमी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
एडीसी चैनलों की संख्याः |
13 चैनल |
|
टाइमर/काउंटर्स की संख्याः |
3 टाइमर |
|
चौड़ाईः |
7 मिमी |
|
इकाई भारः |
181.700 मिलीग्राम |
TMS320F28027PTT की विशेषता
उच्च दक्षता वाला 32-बिट सीपीयू
हार्वर्ड बस वास्तुकला
परमाणु संचालन
त्वरित अवरोध प्रतिक्रिया और प्रसंस्करण
एकीकृत मेमोरी प्रोग्रामिंग मॉडल
एण्डियन: छोटा एण्डियन
उपकरण और प्रणाली दोनों के लिए कम लागतः
एकल 3.3-वोल्ट आपूर्ति
कोई शक्ति अनुक्रम की आवश्यकता नहीं
एकीकृत पावर-ऑन और ब्राउन-आउट रीसेट
छोटी पैकेजिंग, 38-पिन के रूप में कम उपलब्ध
कोई एनालॉग समर्थन पिन नहीं
दो आंतरिक शून्य-पिन ऑसिलेटर
चिप पर क्रिस्टल ऑसिलेटर और बाहरी घड़ी इनपुट
वॉचडॉग टाइमर मॉड्यूल
घडी का पता लगाने वाला सर्किट गायब है
इनपुट फ़िल्टरिंग के साथ 22 व्यक्तिगत रूप से प्रोग्राम करने योग्य, मल्टीप्लेक्स GPIO पिन तक
परिधीय विराम विस्तार ब्लॉक जो सभी परिधीय विरामों का समर्थन करता है
तीन 32-बिट सीपीयू टाइमर
प्रत्येक Enhanced Pulse Width Modulator में स्वतंत्र 16-बिट टाइमर
फ्लैश, SARAM, OTP, बूट ROM उपलब्ध है
कोड सुरक्षा मॉड्यूल
128-बिट सुरक्षा कुंजी और ताला
सुरक्षित मेमोरी ब्लॉक की सुरक्षा करता है
फर्मवेयर रिवर्स इंजीनियरिंग को रोकता है
सीरियल पोर्ट परिधीय उपकरण
एक सीरियल कम्युनिकेशन इंटरफेस (SCI) यूनिवर्सल असिंक्रोनस रिसीवर/ट्रांसमीटर (UART) मॉड्यूल
एक सीरियल पेरिफेरल इंटरफेस (एसपीआई) मॉड्यूल
एक इंटर-इंटीग्रेटेड-सर्किट (I2C) मॉड्यूल
उन्नत नियंत्रण परिधीय उपकरण
उच्च संकल्प पीडब्ल्यूएम (एचआरपीडब्ल्यूएम)
उन्नत कैप्चर (ईसीएपी) मॉड्यूल
एनालॉग से डिजिटल कनवर्टर (एडीसी)
चिप पर तापमान सेंसर
उन्नत अनुकरण सुविधाएँ
विश्लेषण और ब्रेकपॉइंट फ़ंक्शन
हार्डवेयर के माध्यम से वास्तविक समय डिबग
TMS320F28027PTT के अनुप्रयोग
एयर कंडीशनर आउटडोर इकाई
इन्वर्टर और मोटर नियंत्रण
कपड़ा मशीन
सूक्ष्म इन्वर्टर
एसी ड्राइव पावर स्टेज मॉड्यूल
AC-इनपुट BLDC मोटर ड्राइव
डीसी इनपुट बीएलडीसी मोटर ड्राइव
औद्योगिक एसी-डीसी
तीन चरण यूपीएस
व्यापारी डीसी/डीसी
व्यापारी नेटवर्क और सर्वर पीएसयू
वाणिज्यिक दूरसंचार रेक्टिफायर
