उत्पाद विवरण:
|
| भाग संख्या: | एमसीपी6022टी-ई/एसएन | पैकेज: | एसओआईसी-8 |
|---|---|---|---|
| चैनलों की संख्या:: | 2 चैनल | जीबीपी - लाभ बैंडविड्थ उत्पाद:: | 10 मेगाहर्ट्ज |
| एसआर - कई दर:: | 7 वी/यूएस | वोस - इनपुट ऑफ़सेट वोल्टेज:: | 250 यूवी |

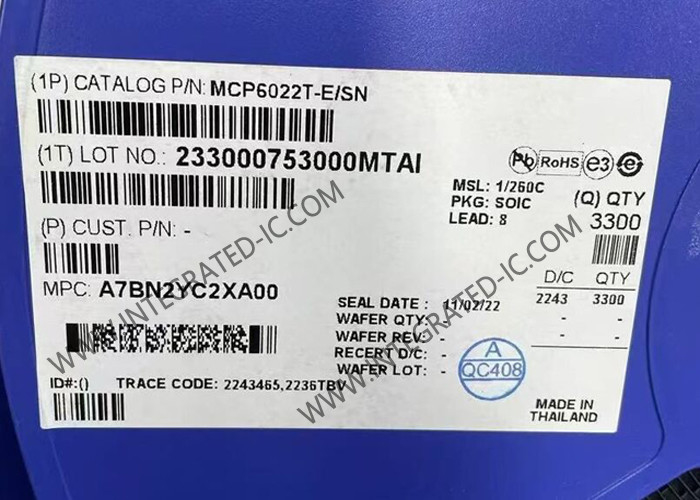

MCP6022T-E/SN एकीकृत सर्किट चिप दोहरी चैनल 10MHz परिचालन एम्पलीफायर SOIC-8
MCP6022T-E/SN का उत्पाद विवरण
MCP6022T-E/SN दोहरी परिचालन एम्पलीफायर (ऑप एम्पलीफायर) में 10 मेगाहर्ट्ज का लाभ बैंडविड्थ उत्पाद 1.0 mA के निम्न विशिष्ट परिचालन धारा और 0.5 mV से कम ऑफसेट वोल्टेज के साथ होता है।MCP6022T-E/SN उन्नत CMOS प्रौद्योगिकी का उपयोग करता है, जो कम पूर्वाग्रह वर्तमान, उच्च गति संचालन, उच्च खुला-लूप लाभ, और रेल-टू-रेल आउटपुट स्विंग प्रदान करता है। MCP6022T-E/SN एक एकल आपूर्ति वोल्टेज के साथ काम करता है जो 2.5V तक कम हो सकता है,जबकि 1 से कम आकर्षितप्रति एम्पलीफायर.35 mA की मूक धारा। यह एम्पलीफायर बैटरी और लूप-संचालित अनुप्रयोगों के साथ-साथ औद्योगिक प्रक्रिया नियंत्रण, कम बिजली की बैटरी संचालित उपकरणों के लिए आदर्श है,पोर्टेबल उपकरण, डेटा अधिग्रहण उपकरण, परीक्षण उपकरण और निम्न-अंत ऑडियो अनुप्रयोग।
MCP6022T-E/SN का विनिर्देश
|
|
2 चैनल |
|
|
10 MHz |
|
|
7 V/us |
|
|
250 यूवी |
|
|
5 एनए |
|
|
5.5 वी |
|
|
2.5 वी |
|
|
1 एमए |
|
|
22 एमए |
|
|
70 डीबी |
|
|
8.7 nV/sqrt Hz |
|
|
- 40 C |
|
|
+ 125 C |
|
ऊँचाईः |
1.25 मिमी |
|
इनपुट शोर वर्तमान घनत्वः |
00.003 पीए/स्क्वायर हर्ट्ज |
|
लम्बाईः |
4.9 मिमी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
2.5 वी से 5.5 वी तक |
|
पीएसआरआर - पावर सप्लाई रिजेक्शन रेशियोः |
74 डीबी |
|
वोल्टेज लाभ डीबीः |
110 डीबी |
|
चौड़ाईः |
3.9 मिमी |
|
इकाई भारः |
540 मिलीग्राम |
MCP6022T-E/SN की विशेषता
• रेल-टू-रेल इनपुट/आउटपुट
• वाइड बैंडविड्थः 10 मेगाहर्ट्ज (सामान्य)
• कम शोरः 8.7 nV/ ¢Hz 10 kHz पर (सामान्य)
• कम ऑफसेट वोल्टेजः
- औद्योगिक तापमानः ±500 μV (अधिकतम)
- विस्तारित तापमानः ± 250 μV (अधिकतम)
• मध्य आपूर्ति वीआरईएफः एमसीपी6021 और एमसीपी6023
• कम आपूर्ति करंटः 1 एमए (सामान्य)
• कुल हार्मोनिक विकृति:0.00053% (सामान्य, जी = 1 वी/वी)
• एकता मज़बूत हुई
• बिजली आपूर्ति सीमाः 2.5V से 5.5V
• तापमान सीमाः
- औद्योगिक: -40°C से +85°C
- विस्तारितः -40°C से +125°C तक
MCP6022T-E/SN के अनुप्रयोग
• मोटर वाहन उद्योग
• बहुध्रुवीय सक्रिय फ़िल्टर
• ऑडियो प्रोसेसिंग
• डीएसी बफर
• परीक्षण उपकरण
• चिकित्सा उपकरण
