उत्पाद विवरण:
|
| भाग संख्या: | LM5109BMAX | संचालित विन्यास: | आधा पुल |
|---|---|---|---|
| ड्राइवरों की संख्या: | 2 | वोल्टेज - आपूर्ति: | 8 वी ~ 14 वी |
| वर्तमान - पीक आउटपुट (स्रोत, सिंक): | 1ए, 1ए | हाई साइड वोल्टेज - मैक्स (बूटस्ट्रैप): | 108 वी |

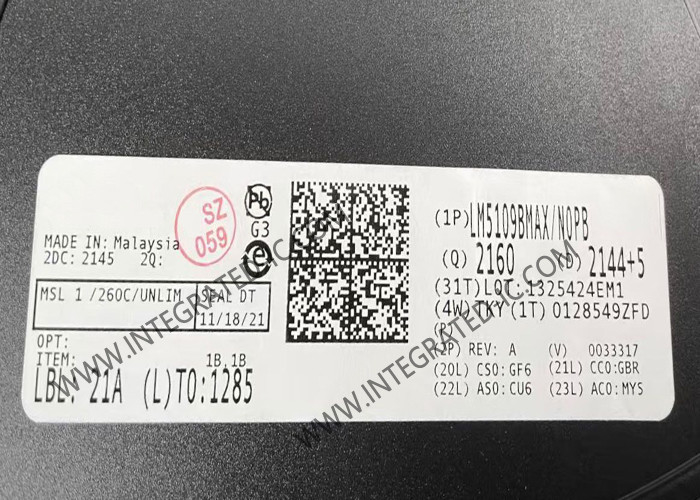

LM5109BMAX एकीकृत सर्किट चिप 1A पीक हाफ ब्रिज गेट ड्राइवर SOIC-8
LM5109BMAX का उत्पाद विवरण
LM5109BMAX एक लागत प्रभावी, उच्च-वोल्टेज गेट ड्राइवर है जिसे एक सिंक्रोनस बक या आधा-ब्रिज कॉन्फ़िगरेशन में उच्च-साइड और निम्न-साइड एन-चैनल एमओएसएफईटी दोनों को चलाने के लिए डिज़ाइन किया गया है।फ्लोटिंग हाई साइड ड्राइवर 90 वी तक रेल वोल्टेज के साथ काम करने में सक्षम है.
LM5109BMAX ⇒ आउटपुट को स्वतंत्र रूप से लागत प्रभावी टीटीएल और सीएमओएस संगत इनपुट सीमाओं के साथ नियंत्रित किया जाता है।मजबूत स्तर शिफ्ट तकनीक उच्च गति पर काम करता है जबकि कम बिजली की खपत और नियंत्रण इनपुट तर्क से उच्च पक्ष गेट ड्राइवर के लिए स्वच्छ स्तर संक्रमण प्रदान करता हैकम वोल्टेज लॉकआउट निम्न पक्ष और उच्च पक्ष दोनों पावर रेल पर प्रदान किया जाता है।
LM5109BMAX 8-पिन SOIC और थर्मली-वर्धित 8-पिन WSON पैकेज में उपलब्ध है।
LM5109BMAX का विनिर्देश
| भाग संख्याः | LM5109BMAX |
| उच्च पक्ष, निम्न पक्ष | |
| एसएमडी/एसएमटी | |
| SOIC-Narrow-8 | |
| 2 चालक | |
| 2 आउटपुट | |
| 1 ए | |
| 8 वी | |
| 14 वी | |
| 15 एनएस | |
| 15 एनएस | |
| - 40 °C | |
| + 125 °C | |
| अधिकतम बंद होने का देरी का समयः | 2 एनएस |
| अधिकतम चालू होने का विलंब समयः | 2 एनएस |
| ऑपरेटिंग आपूर्ति वर्तमानः | 1.8 एमए |
| उत्पाद का प्रकार: | गेट ड्राइवर |
| प्रजनन विलंब - अधिकतम: | 32 एनएस |
LM5109BMAX की विशेषताएं
उच्च पक्ष और निम्न पक्ष दोनों एन-चैनल एमओएसएफईटी चलाता है
1-ए पीक आउटपुट करंट (1.0-ए सिंक और 1.0-ए स्रोत)
स्वतंत्र टीटीएल और सीएमओएस के साथ संगत इनपुट
बूटस्ट्रैप सप्लाई वोल्टेज 108-V DC पर
तेजी से फैलने का समय (30 ns Typical)
1000-पीएफ लोड के साथ ड्राइव करता है 15 एनएस वृद्धि और गिरावट के समय के साथ
उत्कृष्ट प्रसार विलंब मिलान (2 एनएस विशिष्ट)
आपूर्ति रेल कम वोल्टेज लॉकडाउन
कम बिजली की खपत
LM5109BMAX के अनुप्रयोग
वर्तमान फेड पुश-पुल कन्वर्टर्स
आधा और पूर्ण ब्रिज पावर कन्वर्टर्स
सॉलिड स्टेट मोटर ड्राइव
दो स्विच फॉरवर्ड पावर कन्वर्टर्स
LM5109BMAX का सरल ब्लॉक आरेख
