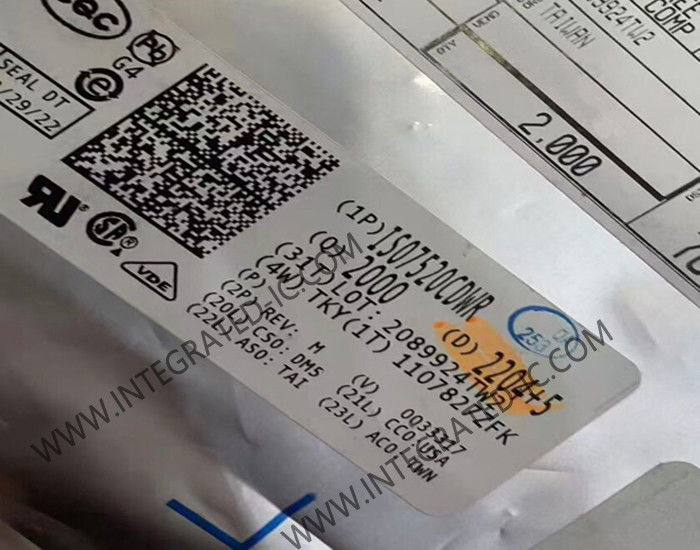

आईएसओ 7520 सीडीडब्ल्यूआर एकीकृत सर्किट चिप कम शक्ति वाले दो-चैनल डिजिटल आइसोलेटर एसओआईसी-16

आईएसओ 7520 सीडीडब्ल्यूआर एकीकृत सर्किट चिप कम शक्ति वाले दो-चैनल डिजिटल आइसोलेटर एसओआईसी-16

ISO7520CDWR का उत्पाद विवरण

आईएसओ 7520सीडीडब्ल्यूआर प्रति यूएल 1 मिनट के लिए 4243 वीआरएमएस और प्रति वीडीई 6000 वीपीके तक के गैल्वानिक अलगाव प्रदान करता है।इन उपकरणों को भी 5000 VRMS प्रबलित इन्सुलेशन प्रति अंत उपकरण मानकों आईईसी 60950-1 के लिए प्रमाणित कर रहे हैं, आईईसी 61010-1 और आईईसी 60601-1. इन डिजिटल अलगावकर्ताओं में एक दिशात्मक चैनल विन्यास के साथ दो अलग-अलग चैनल हैं।प्रत्येक अलगाव चैनल में सिलिकॉन ऑक्साइड (SiO2) अलगाव बाधा द्वारा अलग एक तर्क इनपुट और आउटपुट बफर है. अलग बिजली की आपूर्ति के साथ संयोजन में इस्तेमाल किया,ये उपकरण डेटा बस या अन्य सर्किट पर शोर धाराओं को स्थानीय जमीन में प्रवेश करने और संवेदनशील सर्किट को बाधित करने या क्षतिग्रस्त करने से रोकते हैं. इन उपकरणों में टीटीएल इनपुट थ्रेशोल्ड हैं और 3.3- और 5-वोल्ट की आपूर्ति से काम कर सकते हैं। सभी इनपुट 5.3-वोल्ट की आपूर्ति से आपूर्ति किए जाने पर 5-वोल्ट सहिष्णु हैं।

ISO7520CDWR का विनिर्देश

ISO7520CDWR की विशेषताएं
उच्चतम सिग्नलिंग दरः 1 एमबीपीएस
प्रजनन में देरी 20 एनएस से कम
कम बिजली की खपत
व्यापक परिवेश का तापमानः 40°C से 105°C
50 kV/μs अस्थायी प्रतिरक्षा विशिष्ट
3.3-वोल्ट या 5-वोल्ट आपूर्ति और तर्क स्तरों से काम करता है
3.3-वी और 5.0-वी स्तर अनुवाद
सुरक्षा और नियामक अनुमोदन
6000 VPK DIN V VDE V 0884-10 और DIN EN 61010-1 के अनुसार अलगाव
4243 वीआरएमएस प्रति यूएल 1577 प्रति 1 मिनट के लिए अलगाव
सीएसए घटक स्वीकृति अधिसूचना 5 ए, आईईसी 60950-1, आईईसी 61010-1 और आईईसी 60601-1 अंतिम उपकरण मानक
टीयूवी 5000 वीआरएमएस एन 60950-1 और एन 61010-1 के अनुसार अलगाव
सीक्यूसी प्रमाणन GB4943.1-2011 के अनुसार

आईएसओ 7520 सीडीडब्ल्यूआर के अनुप्रयोग
ऑप्टो-कपलर प्रतिस्थापन मेंः
औद्योगिक फील्ड-बस
प्रोफ़िबस
मॉडबस
DeviceNetTM डेटा बसें
सर्वो नियंत्रण इंटरफेस
मोटर नियंत्रण
विद्युत आपूर्ति
बैटरी पैक
