उत्पाद विवरण:
|
| भाग संख्या: | STW14NK50Z | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 500 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान: | 14 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 380 एमओहम्स |
| क्यूजी - गेट चार्ज: | 92 एनसी | पीडी - बिजली अपव्यय: | 150 डब्ल्यू |

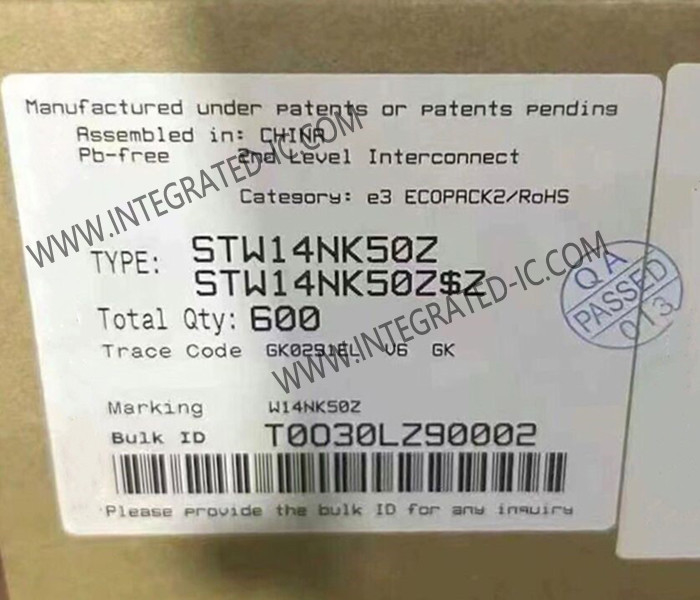

STW14NK50Z एकीकृत सर्किट चिप 500V सुपरमेशTM एन-चैनल एमओएसएफईटी ट्रांजिस्टर
STW14NK50Z का उत्पाद विवरण
STW14NK50Z 500V N-चैनल सुपरमेशTM पावर MOSFET ट्रांजिस्टर हैं जो ज़ेनर-संरक्षित हैं।
STW14NK50Z का विनिर्देश
|
श्रृंखला
|
सुपरमेशTM
|
|
भाग की स्थिति
|
सक्रिय
|
|
एफईटी प्रकार
|
एन-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (धातु ऑक्साइड)
|
|
स्रोत के लिए नाली वोल्टेज (वीडीएस)
|
500 वी
|
|
वर्तमान - निरंतर निकासी (Id) @ 25°C
|
14A (Tc)
|
|
ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन)
|
10V
|
|
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस
|
380mOhm @ 6A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
4.5V @ 100μA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
92 एनसी @ 10 वी
|
|
वीजीएस (अधिकतम)
|
±30V
|
|
इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस
|
2000 पीएफ @ 25 वी
|
|
शक्ति विसर्जन (अधिकतम)
|
150W (Tc)
|
|
परिचालन तापमान
|
-55°C से 150°C (TJ)
|
|
माउंटिंग प्रकार
|
छेद से
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-247-3
|
|
पैकेज / मामला
|
TO-247-3
|
STW14NK50Z की विशेषताएं
अति उच्च dv/dt क्षमता
100% हिमस्खलन परीक्षण
गेट चार्ज कम से कम
बहुत कम अंतर्निहित क्षमताएं
बहुत अच्छी विनिर्माण दोहराव
STW14NK50Z के अनुप्रयोग
अनुप्रयोग स्विच करना
STW14NK50Z का आंतरिक योजनाबद्ध आरेख
