उत्पाद विवरण:
|
| भाग संख्या: | एलपीसी54101जे256यूके49 | मुख्य: | एआरएम कॉर्टेक्स एम 4 |
|---|---|---|---|
| कार्यक्रम स्मृति आकार: | 256 केबी | डेटा बस चौड़ाई: | 32 बिट |
| एडीसी संकल्प: | 12 बिट | आई/ओएस की संख्या: | 39 आई/ओ |
| प्रमुखता देना: | एलपीसी54101जे256यूके49,LPC54101J256UK49 माइक्रोकंट्रोलर एमसीयू,32-बिट एकल-कोर माइक्रोकंट्रोलर |
||

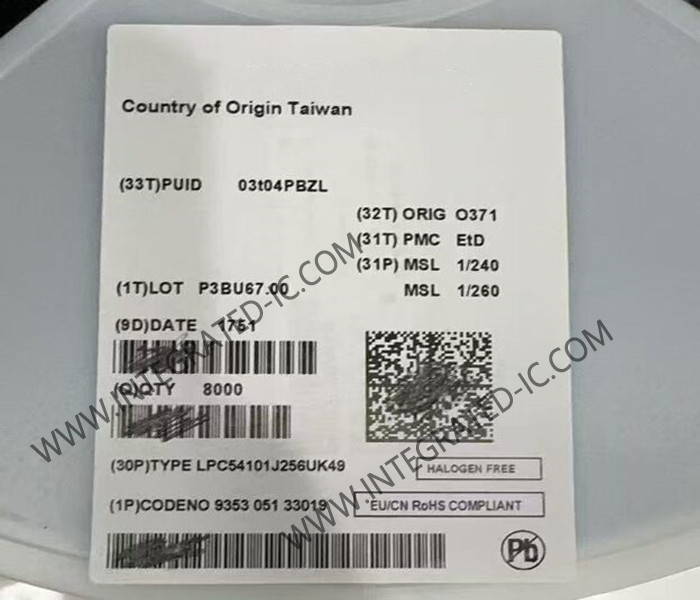

LPC54101J256UK49 माइक्रोकंट्रोलर MCU 100MHz 32-बिट सिंगल-कोर माइक्रोकंट्रोलर
LPC54101J256UK49 का उत्पाद विवरण
LPC54101J256UK49 कम पावर वाले माइक्रोकंट्रोलर (MCU) हैं जो वैकल्पिक Cortex®-M0+ सह-प्रोसेसर के साथ Arm® Cortex®-M4 कोर पर आधारित हैं।
LPC54101J256UK49 एम्बेडेड अनुप्रयोगों के लिए ARM कॉर्टेक्स-एम 4 आधारित माइक्रोकंट्रोलर है। एआरएम कॉर्टेक्स-एम 4 एक 32-बिट कोर है जो कम बिजली की खपत जैसे सिस्टम सुधार प्रदान करता है,उन्नत डिबग सुविधाएँ, और समर्थन ब्लॉक एकीकरण का एक उच्च स्तर।
LPC54101J256UK49 का विनिर्देश
|
कोर प्रोसेसर
|
ARM® Cortex®-M4
|
|
कोर का आकार
|
32-बिट एकल-कोर
|
|
गति
|
100MHz
|
|
कनेक्टिविटी
|
I2C, SPI, UART/USART
|
|
परिधीय उपकरण
|
ब्राउन आउट डिटेक्ट/रीसेट, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी
|
|
I/O की संख्या
|
39
|
|
प्रोग्राम मेमोरी का आकार
|
256KB (256K x 8)
|
|
प्रोग्राम मेमोरी प्रकार
|
फ्लैश
|
|
रैम का आकार
|
104K x 8
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
1.62V ~ 3.6V
|
|
डेटा कन्वर्टर्स
|
A/D 12x12b
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
|
परिचालन तापमान
|
-40°C ~ 105°C (TA)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
49-WLCSP (3.29x3.29)
|
|
पैकेज / मामला
|
49-UFBGA, WLCSP
|
LPC54101J256UK49 की विशेषताएं
ऑन-चिप मेमोरीः
- फ्लैश एक्सेलेरेटर और 256 बाइट पेज मिटाने और लिखने के साथ 512 केबी तक की ऑन-चिप फ्लैश प्रोग्राम मेमोरी।
- 104 केबी कुल एसआरएएम से मिलकरः
- 96 kB तक मुख्य SRAM।
- एक अतिरिक्त 8 kB SRAM.
एनालॉग परिधीय: 12-बिट, 12-चैनल, एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) 5.0 एमएसैंपल/सेकेंड का समर्थन करता है। एडीसी दो स्वतंत्र रूपांतरण अनुक्रमों का समर्थन करता है।
एकल बिजली आपूर्ति 1.62 V से 3.6 V तक
पावर-ऑन रीसेट (पीओआर)
बाधित और मजबूर रीसेट के लिए अलग-अलग सीमाओं के साथ ब्राउन-आउट डिटेक्ट (बीओडी)
JTAG सीमा स्कैन समर्थित है.
पहचान के लिए डिवाइस का अनूठा सीरियल नंबर (128 बिट)
ऑपरेटिंग तापमान रेंज ¥40 °C से 105 °C।
3.288 x 3.288 मिमी WLCSP49 पैकेज में उपलब्ध है
