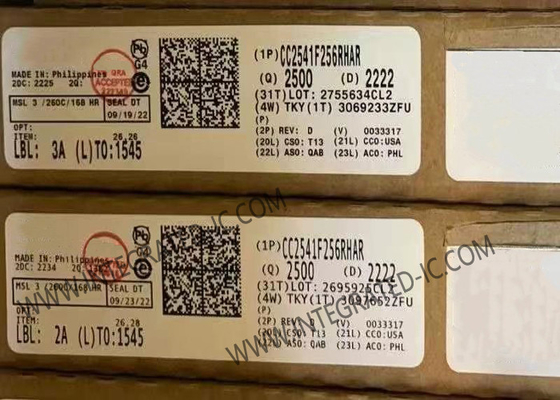

CC2541F256RHAR BT IC 2.4GHz BT कम ऊर्जा और मालिकाना वायरलेस MCU VQFN-40

CC2541F256RHAR BT IC 2.4GHz BT कम ऊर्जा और मालिकाना वायरलेस MCU VQFN-40

CC2541F256RHAR का उत्पाद विवरण

CC2541F256RHAR एक पावर-ऑप्टिमाइज्ड सच्चा सिस्टम-ऑन-चिप (SoC) समाधान है जो BT कम ऊर्जा और मालिकाना 2.4-GHz अनुप्रयोगों दोनों के लिए है।यह कम कुल बिल-ऑफ-मटेरियल लागत के साथ मजबूत नेटवर्क नोड्स का निर्माण करने में सक्षम बनाता है.

CC2541F256RHAR एक अग्रणी आरएफ ट्रांसीवर के उत्कृष्ट प्रदर्शन को उद्योग मानक-बढ़ाया 8051 MCU, सिस्टम में प्रोग्राम करने योग्य फ्लैश मेमोरी, 8-KB रैम के साथ जोड़ती है,और कई अन्य शक्तिशाली समर्थन सुविधाओं और परिधीय उपकरणों.

CC2541F256RHAR उन प्रणालियों के लिए बहुत उपयुक्त है जहां अल्ट्रालो पावर खपत की आवश्यकता होती है। यह विभिन्न ऑपरेटिंग मोड द्वारा निर्दिष्ट है।ऑपरेटिंग मोड के बीच कम संक्रमण समय कम बिजली की खपत को और अधिक सक्षम करता है.

CC2541F256RHAR का विनिर्देश

CC2541F256RHAR की विशेषताएं

आरएफ
- 2.4GHz BT कम ऊर्जा संगत और मालिकाना आरएफ सिस्टम-ऑन-चिप
- 250-केबीपीएस, 500-केबीपीएस, 1-एमबीपीएस, 2-एमबीपीएस डेटा दरों का समर्थन करता है
- उत्कृष्ट लिंक बजट, लंबी दूरी के अनुप्रयोगों को सक्षम करना - बिना बाहरी फ्रंट एंड के
- प्रोग्राम करने योग्य आउटपुट पावर 0 डीबीएम तक
- उत्कृष्ट रिसीवर संवेदनशीलता (1 एमबीपीएस पर ₹94 डीबीएम), चयनशीलता और अवरुद्ध प्रदर्शन
स्वरूप
- कुछ बाहरी घटक
- संदर्भ डिजाइन प्रदान किया गया
- 6 मिमी × 6 मिमी QFN-40 पैकेज
- CC2540 के साथ पिन संगत (जब USB या I2C का उपयोग न करें)
कम शक्ति
- सक्रिय-मोड आरएक्स नीचेः 17.9 एमए
- एक्टिव-मोड TX (0 dBm): 18.2 mA
- पावर मोड 1 (4-μs Wake-Up): 270 μA
- पावर मोड 2 (स्लीप टाइमर ऑन): 1 μA
- पावर मोड 3 (बाहरी अंतराल): 0.5 μA
- व्यापक आपूर्ति-वोल्टेज रेंज (2 V ∼3.6 V)
सूक्ष्म नियंत्रक
- उच्च-प्रदर्शन और कम शक्ति 8051 माइक्रोकंट्रोलर कोर के साथ कोड प्रीफेच
- सिस्टम में प्रोग्राम करने योग्य फ्लैश, 128 या 256 केबी
- सभी पावर मोड में प्रतिधारण के साथ 8-KB रैम
- हार्डवेयर डिबग समर्थन
- व्यापक बेसबैंड स्वचालन, ऑटो-मान्यता और पता डिकोडिंग सहित
- सभी पावर मोड में सभी प्रासंगिक रजिस्टरों का भंडारण
परिधीय उपकरण
- शक्तिशाली पांच-चैनल डीएमए
- सामान्य प्रयोजन टाइमर (एक 16-बिट, दो 8-बिट)
- आईआर जनरेशन सर्किट
- कैप्चर के साथ 32-kHz स्लीप टाइमर
- सटीक डिजिटल आरएसएसआई समर्थन
- बैटरी मॉनिटर और तापमान सेंसर
- आठ चैनलों और विन्यास योग्य संकल्प के साथ 12-बिट एडीसी
- एईएस सुरक्षा सह-प्रोसेसर
- कई सीरियल प्रोटोकॉल के लिए समर्थन के साथ दो शक्तिशाली USARTs
- 23 सामान्य प्रयोजन के I/O पिन (21 × 4 mA, 2 × 20 mA)
- I2C इंटरफ़ेस
- 2 आई/ओ पिन में एलईडी ड्राइविंग क्षमताएं हैं
- वॉचडोग टाइमर
- एकीकृत उच्च-प्रदर्शन तुलनाकर्ता

CC2541F256RHAR के अनुप्रयोग
2.4GHz BT कम ऊर्जा प्रणाली
मालिकाना 2.4 गीगाहर्ट्ज प्रणाली
मानव-इंटरफेस उपकरण (कीबोर्ड, माउस, रिमोट कंट्रोल)
खेल और अवकाश उपकरण
मोबाइल फोन के सामान
उपभोक्ता इलेक्ट्रॉनिक्स
