उत्पाद विवरण:
|
| भाग संख्या: | DRV10983ZPWPR | प्रकारः: | 3 चरण |
|---|---|---|---|
| आउटपुट करेंट:: | 2 ए | ऑपरेटिंग आपूर्ति वर्तमान:: | 11 एमए |
| न्यूनतम ऑपरेटिंग तापमान:: | - 40 सी | अधिकतम ऑपरेटिंग तापमान:: | + 125 सी |

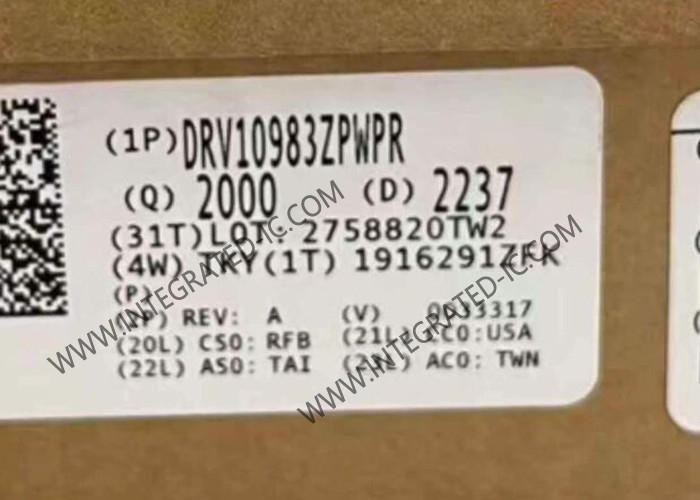

DRV10983ZPWPR एकीकृत सर्किट चिप 24V 3A 3-चरण BLDC मोटर ड्राइवर
DRV10983ZPWPR का उत्पाद विवरण
DRV10983ZPWPR उपकरण एक एकीकृत पावर MOSFETs के साथ एक तीन-चरण सेंसरलेस मोटर ड्राइवर है, जो 2 A तक निरंतर ड्राइव करंट प्रदान कर सकता है।उपकरण विशेष रूप से लागत संवेदनशील के लिए बनाया गया है, कम शोर, कम बाहरी घटक-संख्या अनुप्रयोगों।
DRV10983ZPWPR के विनिर्देश
|
|
ब्रश किए गए डीसी मोटर ड्राइवर |
|
|
चरण 3 |
|
|
2 ए |
|
|
11 mA |
|
|
- 40 C |
|
|
+ 125 C |
|
ऊँचाईः |
1.2 मिमी |
|
लम्बाईः |
7.9 मिमी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
आउटपुट की संख्याः |
3 आउटपुट |
|
आरडीएस ऑन - ड्रेन-स्रोत प्रतिरोधः |
250 एमओएमएस |
|
आपूर्ति वोल्टेज - अधिकतमः |
28 वी |
|
आपूर्ति वोल्टेज - मिन: |
8 वी |
|
चौड़ाईः |
4.5 मिमी |
|
इकाई भारः |
172.400 मिलीग्राम |
DRV10983ZPWPR की विशेषता
इनपुट वोल्टेज रेंजः 8 से 28 वी
कुल ड्राइवर H + L rDS ((चालू): 250 mΩ
ड्राइव करंटः 2-ए निरंतर घुमावदार करंट (3-ए पीक)
सेंसर रहित स्वामित्व वाली बैक इलेक्ट्रोमोटिव फोर्स (बीईएमएफ) नियंत्रण योजना
निरंतर 180° सिनोसाइडल कम्यूटेशन
कोई बाहरी संवेदी प्रतिरोध की आवश्यकता नहीं है
लचीलापन के लिए उपयोगकर्ता मोटर को दी गई शक्ति की निगरानी के लिए बाहरी संवेदी प्रतिरोध शामिल कर सकते हैं
लचीला उपयोगकर्ता इंटरफ़ेस विकल्पः
आई2सी इंटरफेस: कमांड और फीडबैक के लिए एक्सेस रजिस्टर
समर्पित स्पीड पिनः या तो एनालॉग या पीडब्ल्यूएम इनपुट स्वीकार करता है
समर्पित एफजी पिन: टीएसीएच प्रतिक्रिया प्रदान करता है
EEPROM के साथ अनुकूलन योग्य स्पिन-अप प्रोफ़ाइल
डीआईआर पिन के साथ आगे-पीछे नियंत्रण
आंतरिक और बाहरी सर्किट के लिए कुशलतापूर्वक वोल्टेज (5 V या 3.3 V) प्रदान करने के लिए एकीकृत स्टेप-डाउन नियामक
स्टैंडबाय संस्करण के साथ आपूर्ति करंट 3 mA (DRV10983)
आपूर्ति करंट 180 μA स्लीप वर्जन के साथ (DRV10983Z)
अतिप्रवाह संरक्षण
ताला का पता लगाना
वोल्टेज सर्ज सुरक्षा
यूवीएलओ सुरक्षा
थर्मल शटडाउन सुरक्षा
थर्मली-वर्धित 24-पिन HTSSOP
DRV10983ZPWPR के अनुप्रयोग
उपकरण प्रशंसक
एचवीएसी
