उत्पाद विवरण:
|
| भाग संख्या: | SI8441BB-D-IS1R | चैनलों की संख्या: | 4 चैनल |
|---|---|---|---|
| आधार - सामग्री दर: | 150 एमबी/एस | अलगाव वोल्टेज: | 2500 वीआरएमएस |
| प्रसार विलंब समय: | 6 एनएस | पीडी - बिजली अपव्यय: | 275 मेगावाट |

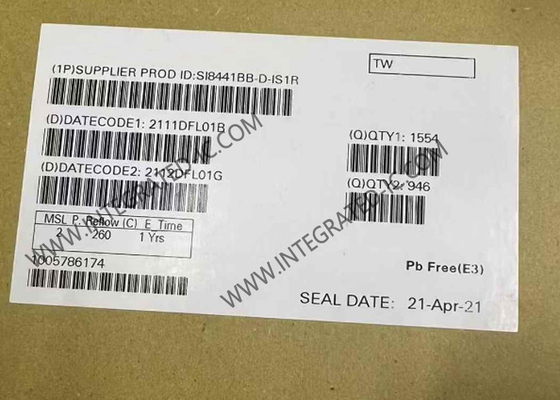

SI8441BB-D-IS1R एकीकृत सर्किट चिप 2500Vrms कम पावर क्वाड-चैनल डिजिटल आइसोलेटर
SI8441BB-D-IS1R का उत्पाद विवरण
SI8441BB-D-IS1R अल्ट्रा-लो-पावर डिजिटल आइसोलेटर हैं, 150 एमबीपीएस तक की डेटा दरों का समर्थन किया जाता है, और 10 एनएस से कम की सबसे खराब प्रजनन देरी प्राप्त करता है।
SI8441BB-D-IS1R समर्थन 2.5 kVrms तक के वोल्टेज का सामना करता है। डिवाइस 16-पिन चौड़े और संकीर्ण-शरीर वाले SOIC पैकेज में उपलब्ध है।
SI8441BB-D-IS1R का विनिर्देश
|
प्रकार
|
सामान्य उद्देश्य
|
|
पृथक शक्ति
|
नहीं
|
|
चैनलों की संख्या
|
4
|
|
इनपुट - पृष्ठ 1/पृष्ठ 2
|
यहोवा का वचन, 1/15
|
|
चैनल प्रकार
|
एक दिशात्मक
|
|
वोल्टेज - अलगाव
|
2500Vrms
|
|
सामान्य मोड अस्थायी प्रतिरक्षा (मिन)
|
25kV/μs (प्रकार)
|
|
डेटा दर
|
150 एमबीपीएस
|
|
प्रजनन विलंब tpLH / tpHL (अधिकतम)
|
9.5ns, 9.5ns
|
|
पल्स चौड़ाई विकृति (अधिकतम)
|
2.5ns
|
|
उदय / पतन समय (प्रकार)
|
3.8ns, 2.8ns
|
|
वोल्टेज - आपूर्ति
|
2.7V ~ 5.5V
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
16-SOIC (0.154", 3.90 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
16-एसओआईसी
|
SI8441BB-D-IS1R की विशेषताएं
उच्च गति संचालनः डीसी 150 एमबीपीएस तक
कोई स्टार्टअप आरंभिकरण आवश्यक नहीं है
चौड़ा परिचालन आपूर्ति वोल्टेजः 2.70V/5.5V
चौड़ा परिचालन आपूर्ति वोल्टेजः 2.70V/5.5V
अति कम शक्ति (सामान्य)
5 वी ऑपरेशन:
- < 1.6 एमए प्रति चैनल 1 एमबीपीएस पर
- < 6 एमए प्रति चैनल 100 एमबीपीएस पर
2.70 वी ऑपरेशन:
- < 1.4 mA प्रति चैनल 1 Mbps पर
- < 4 mA प्रति चैनल 100 Mbps पर
उच्च विद्युत चुम्बकीय प्रतिरक्षा
2500 वीआरएमएस तक की अलगाव
नामित कार्यरत वोल्टेज पर 60 वर्ष का जीवन
सटीक समय (सामान्य)
- < 10 ns सबसे खराब स्थिति
- 1.5 एनएस पल्स चौड़ाई विकृति
- 0.5 एनएस चैनल-चैनल झुकाव
- 2 एनएस प्रजनन देरी झुकाव
- 6 एनएस न्यूनतम पल्स चौड़ाई
अस्थायी प्रतिरक्षा 25 kV/μs
व्यापक तापमान सीमाः ¥40°C से 125°C 150Mbps पर
SI8441BB-D-IS1R के अनुप्रयोग
औद्योगिक स्वचालन प्रणाली
हाइब्रिड इलेक्ट्रिक वाहन
अलग-थलग स्विच मोड आपूर्ति
पृथक एडीसी, डीएसी
मोटर नियंत्रण
पावर इन्वर्टर
संचार प्रणाली
