उत्पाद विवरण:
|
| भाग संख्या: | STUSB4700QTR | वोल्टेज - आपूर्ति: | 4.1V ~ 22V |
|---|---|---|---|
| परिचालन तापमान: | -40°C ~ 105°C | माउंटिंग प्रकार: | सतह माउंट |
| आकार: | 4 मिमी x 4 मिमी | आवेदन: | यूएसबी, टाइप-सी कॉन्फ़िगरेशन |

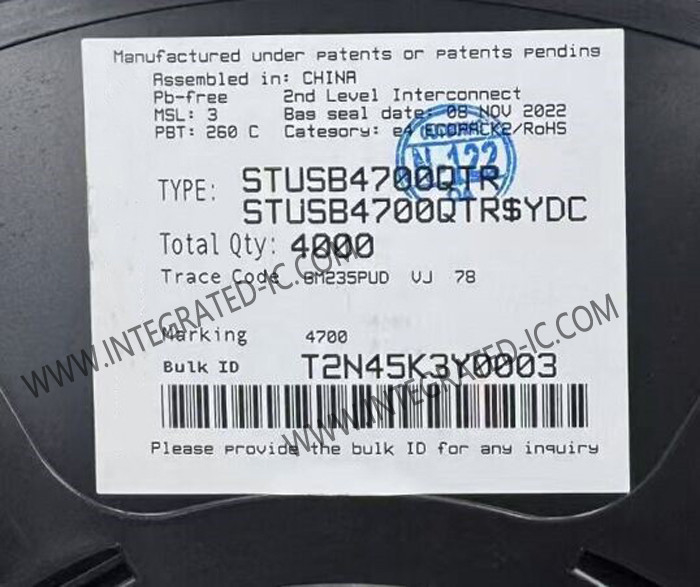

STUSB4700QTR एकीकृत सर्किट चिप 400kb/s स्टैंड-अलोन यूएसबी पीडी नियंत्रक QFN-24
STUSB4700QTR का उत्पाद विवरण
STUSB4700QTR is a new family of USB power delivery controllers communicating over Type-C™ configuration channel pin (CC) to negotiate a given amount of power to be sourced to an inquiring consumer device.
STUSB4700QTR का विनिर्देश
| भाग संख्याः | STUSB4700QTR |
| यूएसबी नियंत्रक | |
| बिजली वितरण | |
| एसएमडी/एसएमटी | |
| QFN-24 | |
| यूएसबी 2.0 | |
| सुपर स्पीड (SS) | |
| 400 kb/s | |
| 4.1 वी | |
| 22 वी | |
| 188 uA | |
| - 40 °C | |
| + 105 °C | |
| इंटरफ़ेस प्रकारः | I2C |
| नमी के प्रति संवेदनशीलः | हाँ |
| ऑपरेटिंग सप्लाई वोल्टेजः | 4.1 वी से 22 वी तक |
| उत्पाद का प्रकार: | यूएसबी इंटरफ़ेस आईसी |
STUSB4700QTR की विशेषताएं
• यूएसबी पावर डिलीवरी (पीडी) नियंत्रक
• प्रकार-सी संलग्न और केबल अभिविन्यास का पता लगाने
• एकल भूमिकाः प्रदाता
• पूर्ण हार्डवेयर समाधान - कोई सॉफ्टवेयर नहीं
• I2C इंटरफेस + इंटरप्ट (MCU के लिए वैकल्पिक कनेक्शन)
• 5 पावर डेटा ऑब्जेक्ट्स (पीडीओ) का समर्थन करता है
• कॉन्फ़िगर करने योग्य स्टार्टअप प्रोफाइल
• एकीकृत वीबीयूएस वोल्टेज निगरानी
• आंतरिक और/या बाहरी वीबीयूएस डिस्चार्ज पथ
• सीसी पिन (22 वी) पर शॉर्ट-टू-वीबीयूएस सुरक्षा
• वीबीयूएस पिन (28 वी) पर उच्च वोल्टेज सुरक्षा
• उच्च और/या निम्न वोल्टेज बिजली आपूर्तिः
वीएसवाईएस = [3.0 वी; 5.5 वी]
VDD = [4.1 V; 22 V]
• ऑटोमोटिव ग्रेड उपलब्ध
• पूरी तरह से संगतः
️ यूएसबी टाइप-सीटीएम रिव 1.2
USB पीडी रव 2.0
प्रमाणन परीक्षण आईडी 1030023
STUSB4700QTR के अनुप्रयोग
• एसी एडाप्टर और बिजली की आपूर्तिः कंप्यूटर, उपभोक्ता या पोर्टेबल उपभोक्ता के लिए
आवेदन
• स्मार्ट प्लग और वॉल एडाप्टर
• विद्युत केंद्र और डॉकिंग स्टेशन
• डिस्प्ले
• कोई भी प्रकार-सी स्रोत उपकरण
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| LP591212MDRVREP | 6-WSON |
| ADP7157ARDZ-04 | 8-SOIC-EP |
| TPS7A8301ARGWR | 20-VQFN |
| MAX77950EWW | 54-WLP |
| TPS53832ARWZR | 35-VQFN-HR |
| TPS53830ARWZR | 35-VQFN-HR |
| LP87745101RXVRQ1 | 28-VQFN-HR |
| XDP710001XUMA1 | 29-VQFN |
| TPS65035000RZDRQ1 | 22-WQFN-FCRLF |
| TPS6594133ARWERQ1 | 56-VQFNP |
| LP875651RNFRQ1 | 26-VQFN-HR |
| TPS65033000RGERQ1 | 24-VFQFN |
| LP877451A1RXVRQ1 | 28-VQFN-HR |
| LM74720QDRRRQ1 | 12-WSON |
| MAX77654AENV | 30-डब्ल्यूएलपी |
| MAX16173ATB/VY | 10-WFDFN |
| MAX20430ATII/VY | 28-SWTQFN |
| MAX20430ATIE/VY | 28-SWTQFN |
| TPS65941213RWERQ1 | 56-VQFNP |
| MPF5200AMBA0ES | 32-HWQFN |
| MAX25540GTP/V | 20-TQFN |
| TPS65941515RWERQ1 | 56-VQFNP |
| TPS6594141BRWERQ1 | 56-VQFNP |
| TPS65941319RWERQ1 | 56-VFQFN |
| LTC4421IG | 36-SSOP |
| MPF7100BMBA0ES | 48-HVQFN |
| MC33FS8410G3ES | 56-HVQFN |
| LP873344RHDRQ1 | 28-VQFN |
| TPS65951A1ZWSR | 169-NFBGA |
| MVR5510AMMA4ES | 56-HVQFN |
