उत्पाद विवरण:
|
भाग संख्या: | LPC802M001JHI33 | उत्पाद श्रेणी: | एआरएम माइक्रोकंट्रोलर्स - एमसीयू |
---|---|---|---|
मुख्य: | एआरएम कोर्टेक्स M0+ | अधिकतम घड़ी आवृत्ति: | 15 मेगाहर्ट्ज |
कार्यक्रम स्मृति आकार: | 16 केबी | आई/ओएस की संख्या: | 17 आई/ओ |

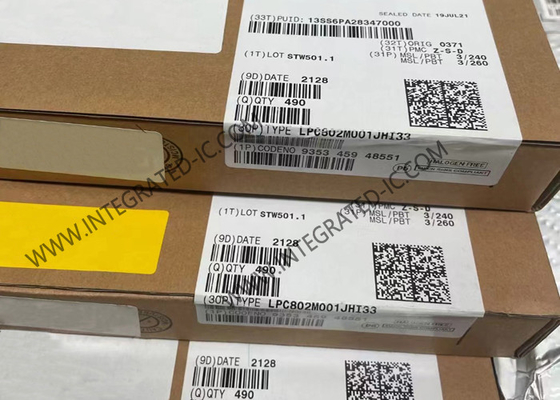

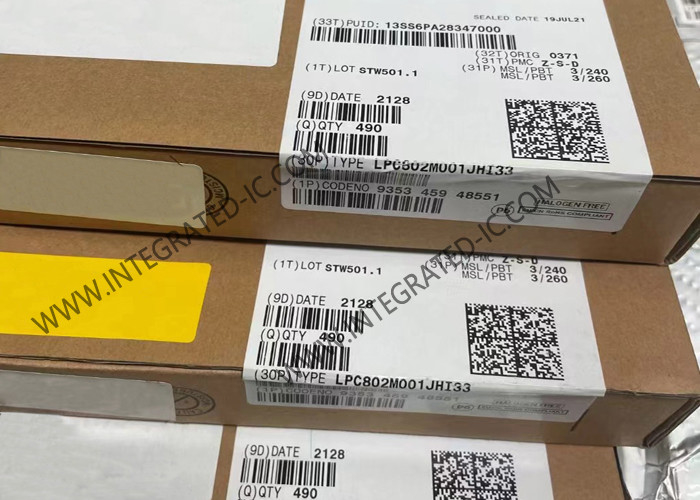

LPC802M001JHI33 माइक्रोकंट्रोलर MCU 15MHz 32-बिट सिंगल-कोर माइक्रोकंट्रोलर IC
LPC802M001JHI33 का उत्पाद विवरण
LPC802M001JHI33 एक लागत प्रभावी Arm Cortex-M0+ आधारित 32-बिट MCU परिवार है जो 15 मेगाहर्ट्ज तक की CPU आवृत्तियों पर काम करता है।LPC80x MCU परिवार 32 KB तक फ्लैश मेमोरी और 4 KB तक SRAM का समर्थन करता है.
LPC802M001JHI33 में एक पावर-ऑप्टिमाइज्ड कोर, लोकप्रिय पैकेजों में छोटा पदचिह्न, और इसके अलग-अलग पावर रेल के लिए स्तर शिफ्टिंग विकल्प हैं।LPC80x के परिधीय पूरक में एक CRC इंजन शामिल है, I2C-बस इंटरफेस, दो तक USARTs, एक SPI इंटरफेस, capacitive स्पर्श इंटरफेस (कैप स्पर्श), एक बहु दर टाइमर, आत्म-जागृति टाइमर, एक सामान्य प्रयोजन 32-बिट काउंटर/टाइमर, एक 12-बिट एडीसी,एक 10-बिट डीएसी, एक एनालॉग तुलनाकर्ता, स्विच मैट्रिक्स के माध्यम से फ़ंक्शन-कॉन्फ़िगर करने योग्य I/O पोर्ट, इनपुट पैटर्न मैच इंजन, प्रोग्राम करने योग्य लॉजिक यूनिट (PLU), और 30 तक सामान्य प्रयोजन के I/O पिन।
LPC802M001JHI33 का विनिर्देश
कोर प्रोसेसर
|
ARM® Cortex®-M0+
|
कोर का आकार
|
32-बिट एकल-कोर
|
गति
|
15MHz
|
कनेक्टिविटी
|
I2C, SPI, UART/USART
|
परिधीय उपकरण
|
ब्राउन आउट डिटेक्ट/रीसेट, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी
|
I/O की संख्या
|
17
|
प्रोग्राम मेमोरी का आकार
|
16KB (16K x 8)
|
प्रोग्राम मेमोरी प्रकार
|
फ्लैश
|
रैम का आकार
|
2K x 8
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
1.71V ~ 3.6V
|
डेटा कन्वर्टर्स
|
A/D 12x12b
|
ऑसिलेटर प्रकार
|
आंतरिक
|
परिचालन तापमान
|
-40°C ~ 105°C (TA)
|
माउंटिंग प्रकार
|
सतह माउंट
|
आपूर्तिकर्ता उपकरण पैकेज
|
32-HVQFN (5x5)
|
पैकेज / मामला
|
32-VFQFN एक्सपोजर पैड
|
LPC802M001JHI33 की विशेषताएं
आर्म कॉर्टेक्स-एम0+ प्रोसेसर (पुनरावलोकन r0p1), एकल चक्र गुणक और तेजी से एकल चक्र I/O पोर्ट के साथ 15 मेगाहर्ट्ज तक की आवृत्तियों पर चल रहा है
आर्म कॉर्टेक्स-एम0+ अंतर्निहित नेस्टेड वेक्टर इंटरप्ट कंट्रोलर (एनवीआईसी)
सिस्टम टिक टाइमर
एएचबी बहुस्तरीय मैट्रिक्स
चार ब्रेक पॉइंट्स और दो वॉच पॉइंट्स के साथ सीरियल वायर डिबग (SWD) JTAG बॉर्डर स्कैन (BSDL) समर्थित
32 केबी तक ऑन-चिप फ्लैश प्रोग्रामिंग मेमोरी
कोड रीड प्रोटेक्शन (CRP)
4 केबी तक एसआरएएम
1 मेगाहर्ट्ज कम शक्ति वाले ऑसिलेटर का उपयोग घड़ी स्रोत के रूप में किया जा सकता है
सभी आंतरिक घड़ी स्रोतों को प्रतिबिंबित करने वाले विभाजक के साथ घड़ी आउटपुट फ़ंक्शन
पहचान के लिए उपकरण का विशिष्ट सीरियल नंबर
एकल या दोहरी बिजली आपूर्ति (1.71V से 3.6V)
ऑपरेटिंग तापमान सीमा -40 °C से +105 °C
TSSOP16, TSSOP20, TSSOP24 और HVQFN33 पैकेज में उपलब्ध है
MCUXpresso SDK, IDE और कॉन्फ़िग टूल्स द्वारा समर्थित
