उत्पाद विवरण:
|
| भाग संख्या: | टीएसएम-115-01-एल-एसएच-एपी-टीआर | पदों की संख्या: | 15 पद |
|---|---|---|---|
| आवाज़ का उतार-चढ़ाव: | 2.54 मिमी (0.1 इंच) | पंक्तियों की संख्या: | 1 पंक्ति |
| मेटिंग पोस्ट की लंबाई: | 5.84 मिमी (0.23 इंच) | वर्तमान रेटिंग: | 4.1 ए से 5.4 ए |

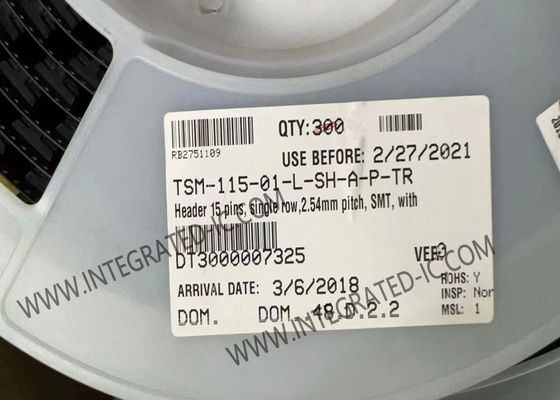

TSM-115-01-L-SH-A-P-TR कनेक्टर्स E.L.P.TM उच्च संभोग चक्र कनेक्टर्स 15POS पिन हेडर
TSM-115-01-L-SH-A-P-TR का उत्पाद विवरण
TSM-115-01-L-SH-A-P-TR E.L.P.TM उच्च संभोग चक्र कनेक्टर है, .100" सतह माउंट टर्मिनल पट्टी।
TSM-115-01-L-SH-A-P-TR का विनिर्देश
|
श्रृंखला
|
टीएसएम
|
|
कनेक्टर का प्रकार
|
हेडर
|
|
संपर्क प्रकार
|
पुरुष पिन
|
|
पिच - संभोग
|
0.100" (2.54 मिमी)
|
|
पदों की संख्या
|
15
|
|
पंक्तियाँ संख्या
|
1
|
|
लोड किए गए पदों की संख्या
|
सभी
|
|
शैली
|
बोर्ड से बोर्ड या केबल
|
|
लिपटी
|
बिना आवरण के
|
|
माउंटिंग प्रकार
|
सतह माउंट, सही कोण
|
|
समाप्ति
|
सोल्डर
|
|
लगाव का प्रकार
|
धक्का-पुल
|
|
संपर्क की लंबाई - संभोग
|
0.230" (5.84 मिमी)
|
|
इन्सुलेशन ऊंचाई
|
0.120" (3.05 मिमी)
|
|
संपर्क का आकार
|
वर्ग
|
|
संपर्क समाप्त - संभोग
|
स्वर्ण
|
|
संपर्क समाप्त मोटाई - संभोग
|
100.0μmin (0.25μm)
|
|
संपर्क समाप्त - पोस्ट
|
टिन
|
|
संपर्क सामग्री
|
फॉस्फर कांस्य
|
|
इन्सुलेशन सामग्री
|
तरल क्रिस्टल पॉलिमर (LCP)
|
|
विशेषताएं
|
बोर्ड गाइड, चुनें और जगह
|
|
परिचालन तापमान
|
-55°C ~ 125°C
|
|
सामग्री की ज्वलनशीलता रेटिंग
|
UL94 V-0
|
|
इन्सुलेशन रंग
|
काला
|
TSM-115-01-L-SH-A-P-TR की विशेषताएं
8 जीबीपीएस तक प्रदर्शन
MIL-DTL-55302 परीक्षण को पूरा करता है या उससे अधिक है
पिच: .100" (2.54 मिमी)
संपर्क प्रणाली: .025" (0.635 मिमी) वर्ग स्तंभ
अभिविन्यास: ऊर्ध्वाधर, क्षैतिज
समाप्तिः सतह पर लगाव, मिश्रित प्रौद्योगिकी
विशेष विशेषताएं: विशेष रूप से प्रसंस्करण की सुविधा के लिए कई विकल्पों के साथ सतह माउंट अनुप्रयोगों के लिए डिज़ाइन किया गया
