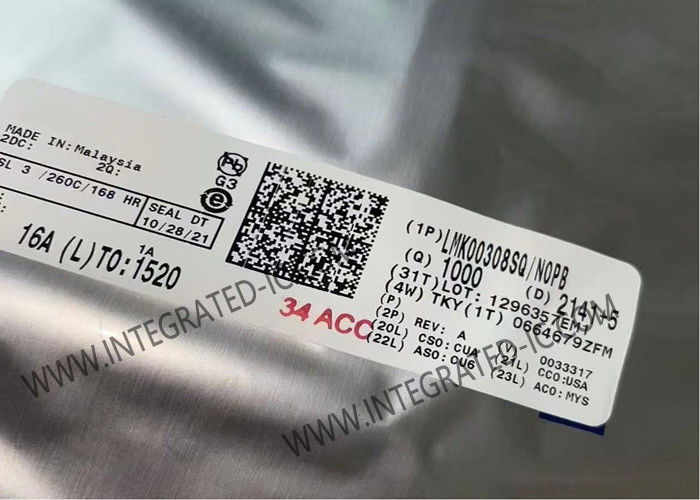

LMK00308SQ एकीकृत सर्किट चिप 3.1GHz 8-आउटपुट अंतर घड़ी बफर WQFN-40

LMK00308SQ एकीकृत सर्किट चिप 3.1GHz 8-आउटपुट अंतर घड़ी बफर WQFN-40

LMK00308SQ का उत्पाद विवरण

LMK00308SQ एक 3-GHz, 8-आउटपुट अंतर फ़ैनआउट बफर है जो उच्च आवृत्ति, कम-जिटटर घड़ी/डेटा वितरण और स्तर अनुवाद के लिए डिज़ाइन किया गया है।इनपुट घड़ी दो सार्वभौमिक इनपुट या एक क्रिस्टल इनपुट से चुना जा सकता है. चयनित इनपुट घड़ी को 4 अंतर आउटपुट और एक LVCMOS आउटपुट के दो बैंकों में वितरित किया जाता है। दोनों अंतर आउटपुट बैंकों को स्वतंत्र रूप से LVPECL, LVDS या HCSL ड्राइवरों के रूप में कॉन्फ़िगर किया जा सकता है,या अक्षम. LVCMOS आउटपुट में एक सिंक्रोनस सक्षम इनपुट होता है जब सक्षम या अक्षम किया जाता है।

LMK00308SQ 3.3 V कोर आपूर्ति और 3 स्वतंत्र 3.3 V/2.5 V आउटपुट आपूर्ति से संचालित होता है। यह उच्च प्रदर्शन, बहुमुखी प्रतिभा और बिजली दक्षता प्रदान करता है,यह प्रणाली में समय सीमा में वृद्धि करते हुए फिक्स्ड आउटपुट बफर उपकरणों को बदलने के लिए आदर्श बना रहा है.

LMK00308SQ का विनिर्देश

LMK00308SQ की विशेषताएं

3१ इनपुट मल्टीप्लेक्सर:
- दो सार्वभौमिक इनपुट 3.1 गीगाहर्ट्ज तक काम करते हैं और LVPECL, LVDS, CML, SSTL, HSTL, HCSL, या एकल-अंत घड़ी स्वीकार करते हैं
- एक क्रिस्टल इनपुट 10 से 40 मेगाहर्ट्ज क्रिस्टल या एकल अंत घड़ी स्वीकार करता है
दो बैंक जिनमें से प्रत्येक के चार भिन्न आउटपुट हैंः
- LVPECL, LVDS, HCSL, या Hi-Z (प्रति बैंक चयन योग्य)
- LVPECL एडिटिव Jitter के साथ LMK03806 घड़ी स्रोत 156.25 मेगाहर्ट्ज परः
- 20 fs RMS (10 kHz से 1 MHz)
- 51 एफएस आरएमएस (12 केएचजेड से 20 मेगाहर्ट्ज)
उच्च पीएसआरआरः -65 / -76 डीबीसी (एलवीपीईसीएल/एलवीडीएस) 156.25 मेगाहर्ट्ज पर
सिंक्रोनस सक्षम इनपुट के साथ LVCMOS आउटपुट
पिन-नियंत्रित विन्यास
वीसीसी कोर आपूर्तिः 3.3 वी ± 5%
3 स्वतंत्र वीसीसीओ आउटपुट आपूर्तिः 3.3 वी/2.5 वी ± 5%
औद्योगिक तापमान सीमाः -40°C से +85°C
40 लीड WQFN (6 mm × 6 mm)

LMK00308SQ के अनुप्रयोग

एडीसी, डीएसी, मल्टी-गीगाबिट ईथरनेट, एक्सएयूआई, फाइबर चैनल, एसएटीए/एसएएस, सोनेट/एसडीएच, सीपीआरआई, उच्च आवृत्ति बैकप्लेन के लिए घड़ी वितरण और स्तर अनुवाद
स्विच, राउटर, लाइन कार्ड, टाइमिंग कार्ड
सर्वर, कंप्यूटिंग, पीसीआई एक्सप्रेस (पीसीआईई 3.0)
दूरस्थ रेडियो इकाइयां और बेसबैंड इकाइयां
