उत्पाद विवरण:
|
| भाग संख्या: | ATM90E26-YU | इनपुट उपस्थिति: | 1kOhm, 400kOhm |
|---|---|---|---|
| माप त्रुटि: | 0.5% | वोल्टेज - आपूर्ति: | 2.8 वी ~ 3.6 वी |
| मीटर प्रकार: | एकल चरण | परिचालन तापमान: | -40°C ~ 85°C |

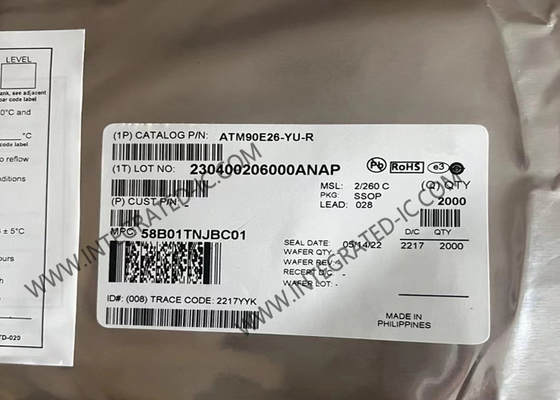

ATM90E26-YU एकीकृत सर्किट चिप ऊर्जा मीटरिंग आईसी SSOP-28 एकल चरण मीटर आईसी
ATM90E26-YU का उत्पाद विवरण
ATM90E26-YU एकल-चरण उच्च-प्रदर्शन वाइड-स्पैन ऊर्जा मीटरिंग आईसी है।
ATM90E26-YU एक उच्च-प्रदर्शन वाला व्यापक-स्पैन ऊर्जा मीटरिंग चिप है। एडीसी और डीएसपी तकनीक ग्रिड और परिवेश के पर्यावरणीय परिस्थितियों में भिन्नता के बावजूद चिप की दीर्घकालिक स्थिरता सुनिश्चित करती है।
ATM90E26-YU का विनिर्देश
|
इनपुट प्रतिबाधा
|
1 किलोग्राम, 400 किलोग्राम
|
|
माप त्रुटि
|
0.5 प्रतिशत
|
|
वोल्टेज - आपूर्ति
|
2.8 V ~ 3.6 V
|
|
मीटर का प्रकार
|
एकल चरण
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
28-SSOP (0.209", 5.30 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
28-SSOP
|
ATM90E26-YU की विशेषताएं
• 3.3V एकल बिजली की आपूर्ति। ऑपरेटिंग वोल्टेज रेंजः 2.8 ~ 3.6V। 3.0V ~ 3.6V के भीतर मीटरिंग सटीकता की गारंटी है। 5V डिजिटल इनपुट के लिए संगत है।
• पावर-ऑन रीसेट के लिए अंतर्निहित हिस्टेरिसिस।
• चयन योग्य यूएआरटी इंटरफेस और एसपीआई इंटरफेस (सभी रजिस्टरों के संचालन के लिए 24 चक्रों के साथ चार तार वाले एसपीआई इंटरफेस या सरलीकृत तीन तार वाले एसपीआई इंटरफेस) ।
• पैरामीटर डायग्नोस्टिक्स फंक्शन और IRQ इंटरप्ट सिग्नल और WarnOut सिग्नल का प्रोग्राम करने योग्य इंटरप्ट आउटपुट।
• प्रोग्राम करने योग्य वोल्टेज सोग का पता लगाने और शून्य-क्रॉसिंग आउटपुट।
• चैनल इनपुट रेंज
- वोल्टेज चैनल (जब लाभ "1" हो): 120μVrms~600mVrms।
- L लाइन धारा चैनल (जब लाभ "24" है): 5μVrms ~ 25mVrms।
- एन लाइन धारा चैनल (जब लाभ "1" है): 120μVrms~600mVrms।
• प्रोग्राम करने योग्य एल लाइन वर्तमान लाभः 1, 4, 8, 16, 24; प्रोग्राम करने योग्य एन लाइन लाभः 1, 2, 4.
• समर्थन एल लाइन और एन लाइन ऑफसेट मुआवजा।
• सीएफ1 और सीएफ2 क्रमशः सक्रिय और प्रतिक्रियाशील ऊर्जा आवेगों का उत्पादन करते हैं जिनका उपयोग कैलिब्रेशन या ऊर्जा संचय के लिए किया जा सकता है।
• क्रिस्टल ऑसिलेटर आवृत्ति: 8.192 मेगाहर्ट्ज।
• ग्रीन एसएसओपी28 पैकेज।
• संचालन तापमानः -40 °C ~ +85 °C.
ATM90E26-YU के अनुप्रयोग
ATM90E26-YU का उपयोग एकल-चरण दो तार (1P2W), एकल-चरण तीन तार (1P3W) या विरोधी छेड़छाड़ ऊर्जा मीटर के लिए सक्रिय और प्रतिक्रियाशील ऊर्जा मीटरिंग के लिए किया जाता है। माप समारोह के साथ,M90E26 भी शक्ति उपकरणों जो वोल्टेज मापने की जरूरत में इस्तेमाल किया जा सकता है, वर्तमान आदि।
