उत्पाद विवरण:
|
| भाग संख्या: | SLG59M1717V | आउटपुट कॉन्फ़िगरेशन: | उच्च पक्ष |
|---|---|---|---|
| वोल्टेज - आपूर्ति (Vcc/Vdd): | 2.5 वी ~ 5.5 वी | वर्तमान - आउटपुट (अधिकतम): | 5A |
| आरडीएस ऑन (टाइप): | 4ओम | परिचालन तापमान: | -40°C ~ 85°C (TA) |

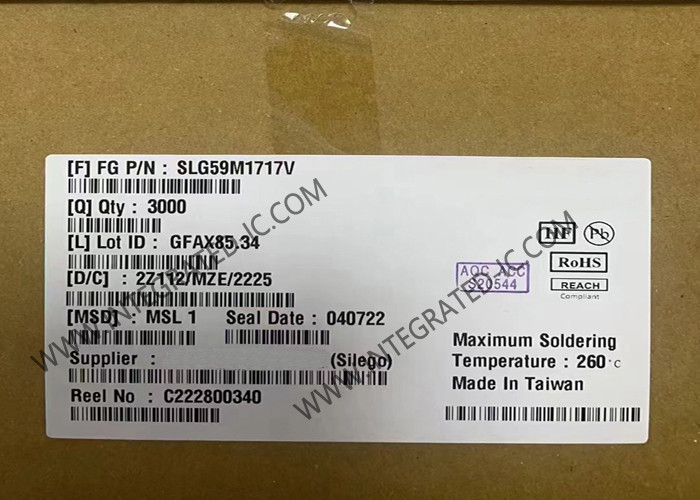

SLG59M1717V एकीकृत सर्किट चिप GreenFET सिंगल एन-चैनल लोड स्विच STQFN-16
SLG59M1717V का उत्पाद विवरण
SLG59M1717V ग्रीनएफईटी एकल एन-चैनल लोड स्विच आईसी है।
2.5V से 5.5V तक बिजली की आपूर्ति से काम करने वाला और पूरी तरह से -40 °C से 85 °C औद्योगिक तापमान सीमा पर निर्दिष्ट SLG59M1717V एक उच्च-प्रदर्शन 4mΩ है,सभी 0 के लिए डिज़ाइन किया गया एक एकल-चैनल एनएफईटी लोड स्विच.8V से 5.5V पावर रेल अनुप्रयोग।
SLG59M1717V में समायोज्य इनरश करंट कंट्रोल होता है जो एक बाहरी कंडेनसर के साथ VOUT स्लेव दर को समायोजित करके प्राप्त किया जाता है।SLG59M1717V एक व्यापक इनपुट/आपूर्ति वोल्टेज रेंज में एक स्थिर 4mΩ RDSON प्राप्त करता है.
SLG59M1717V भी प्रतिरोध-समायोज्य करंट लिमिटिंग के साथ ही थर्मल सुरक्षा शामिल है।SLG59M1717V एक अंतरिक्ष-कुशल पैकेज में पैक किया गया है, कम थर्मल प्रतिरोध, RoHS- अनुरूप 1.6mm x 2.5mm STQFN पैकेज।
SLG59M1717V का विनिर्देश
| भाग संख्याः | SLG59M1717V |
| उत्पाद श्रेणीः | पावर स्विच आईसी - पावर वितरण |
| वर्तमान सीमाः | 2.85 ए |
| अधिकतम संचालन तापमानः | + 85 °C |
| न्यूनतम संचालन तापमानः | - 40 °C |
| माउंटिंग शैलीः | एसएमडी/एसएमटी |
| आउटपुट की संख्याः | 1 आउटपुट |
| प्रतिरोध पर - अधिकतम: | 7 एमओएमएस |
| समय पर - अधिकतम: | 4.7 एमएस |
| ऑपरेटिंग सप्लाई वोल्टेजः | 2.5 वी से 5.5 वी तक |
| आउटपुट करंटः | 5 ए |
| पैकेज / मामलाः | STQFN-16 |
| पीडी - शक्ति विसर्जन: | 1.2 W |
| उत्पाद: | पावर स्विच |
| उत्पाद का प्रकार: | पावर स्विच आईसी - पावर वितरण |
| उपश्रेणीः | स्विच आईसी |
| आपूर्ति वोल्टेज - अधिकतमः | 5.5 वी |
| आपूर्ति वोल्टेज - मिन: | 2.5 वी |
| व्यापारिक नामः | ग्रीनएफईटी |
SLG59M1717V की विशेषताएं
एडाप्टर-संचालित उपकरणों, सेट-टॉप बॉक्स, टैबलेट पीसी, हार्ड-डिस्क और सॉलिड-स्टेट ड्राइव और पीसीआई/पीसीआई कार्ड में सभी उच्च-साइड पावर-रेल नियंत्रण अनुप्रयोगों के लिए अनुकूलित
4mΩ RDSON जबकि 5A का समर्थन
बहुत कम थर्मल ग्रेडिएंट उत्पन्न करता है
आपूर्ति वोल्टेजः 2.5V ≤ VDD ≤ 5.5V
व्यापक इनपुट वोल्टेज रेंजः 0.8V ≤ VIN ≤ VDD
संधारित्र-समायोज्य स्टार्ट-अप और इन-रश करंट कंट्रोल
दो चरणों में ओवर करंट सुरक्षाः
प्रतिरोध-समायोज्य सक्रिय धारा सीमा
फिक्स्ड 1.6A शॉर्ट सर्किट वर्तमान सीमा
ओपन-ड्रेन पीजी सिग्नलिंग
थर्मल शटडाउन सुरक्षा
चालू-बंद नियंत्रणः सक्रिय उच्च
SLG59M1717V के अनुप्रयोग
नोटबुक पावर रेल स्विचिंग
टैबलेट पावर रेल स्विचिंग
स्मार्टफोन पावर रेल स्विचिंग
